Описание переменных MIB не связано со способом хранения этих переменных в устройстве, но определяет:

■ Смысл переменной

■ Способ измерения переменной

■ Имя для доступа к значению переменной при чтении или изменении содержимого базы данных

Хотя MIB формально состоит только из набора определений, этого достаточно для запроса необходимых данных, хранящихся в базе данных MIB определенного устройства (иногда говорят: в MIB устройства). Типичная база данных MIB содержит:

■ Информацию о системе и ее состоянии

■ Статистику производительности

■ Конфигурационные параметры

MIB устройства хранит только те переменные, которые необходимы для данного устройства. Например, простейшему мосту локальной сети нет смысла хранить переменные для оценки статистики TCP.

20.3 Назначение диспетчера и агента

Приложение для управления сетью обеспечивает оператору пользовательский интерфейс, реализующий функции обслуживания сети, просмотра состояния ее отдельных компонентов и анализ данных различных сетевых узлов.

Диспетчер осуществляет общее руководство сетью, запрашивая у агентов сетевых устройств значения переменных из их баз данных MIB. Типичным значением такой переменной может служить тип физических сетевых интерфейсов устройства и оценка напряженности трафика, проходящего через каждый интерфейс.

Диспетчер управляет системой, запрашивая у агента изменение состояния MIB или конфигурационных параметров из этой базы данных. Изменение параметра может быть связано с выполнением определенной операции. Например, можно отключить один из сетевых интерфейсов устройства, установив переменную статуса в состояние "выключено".

Новые возможности по управлению и обслуживанию сети реализуются через введение новых переменных в MIВ.

Современные системы мониторинга позволяют отслеживать работу многих разнообразных устройств. Существуют программные мониторы для работы на различных платформах: от больших ЭВМ до персональных компьютеров. В следующих разделах этой главы будут приведены примеры экранов систем мониторинга HP Open View for Windows Workgroup Node Manager, работающего в среде Windows.

20.3.1 Прокси-агенты

В основе модели SNMP лежит принцип сосуществования агента и базы данных MIB в одном устройстве, которое может управляться и контролироваться из удаленной точки сети. Прокси-агент несколько расширяет эту модель, разрешая косвенный доступ к устройству. Станция управления будет взаимодействовать с прокси, когда станет необходим доступ или изменение информации. Прокси-агент обменивается информацией с устройством с помощью отдельного соединения (см. рис. 20.2).

В версии 2 SNMP прокси служат для пересылки информации между окружениями версий 1 и 2.

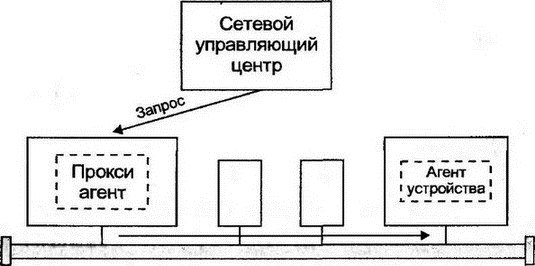

Рис. 20.2. Прокси-агент

20.4 Сущность управляющей информации

Описание управляющих переменных полностью независимо от спецификации протокола для обмена между программным монитором и агентом. Это наиболее важное свойство сетевой архитектуры.

Описание переменных возложено на комиссии экспертов по каждой из сетевых технологий. Отдельные комиссии разрабатывают MIB для мостов, хостов, телефонных интерфейсов и т.д.

Главным документом MIB является спецификация управления в сетях TCP/IP, которая содержит следующие сведения:

■ Тип данной системы

■ Имя и физическое размещение системы

■ Типы сетевых интерфейсов системы

■ Число полученных и отправленных кадров, сегментов или датаграмм TCP.

На рис. 20.3 показана системная информация маршрутизатора, извлеченная в HP Openview.

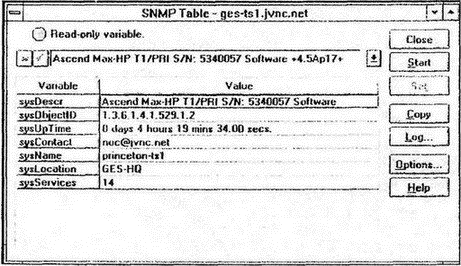

Рис. 20.3. Извлеченной из устройства системной информация

20.5 Структура управляющей информации

Для описания переменных сетевого управления необходимы:

■ Административная структура. Работа по описанию переменных MIB для различных типов сетевых устройств возложена на специалистов в данной области. Административная структура необходима для описания и отслеживания разделения работ и делегирования полномочий на их проведение.

■ Информационная структура. Сетевая информация не остается статичной, следовательно, она должна быть структурирована для упрощения расширения или изменения старых, либо ввода новых технологий.

■ Структура именования. Существуют сотни переменных, описывающих управление в сети. Необходим единый метод описания, определения и именования этих переменных.

Всем этим требованиям удовлетворяет древовидная структура, называемая структурой управляющей информации (Structure of Management Information — SMI).

20.5.1 Дерево SMI

Вспомним, что первоначально SNMP предполагался как временное решение до выпуска стандартов управления ISO. На рис. 20.4 дерево администрирования/именования отражает первичные попытки согласования с ISO.

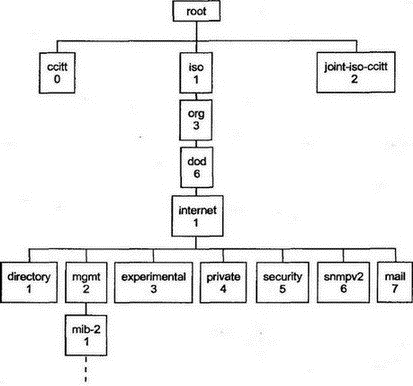

Рис. 20.4. Дерево администрирования и именования SMI

Узлы вверху этого дерева предполагают ответственность определенных организаций за разработку требований для нижестоящих узлов (см. таблицу 20.1). Однако многое в этом дереве уже устарело. Стандарты SNMP уже давно не координируются ISO (в дереве — iso), а Министерство обороны США не управляет работой Интернета (в дереве — dod).

Таблица 20.1 Узлы дерева SMI

Метка	Описание
iso(1)	Международная организация по стандартизации (ISO)
org(3)	Национальные и международные организации
dod(6)	Министерство обороны США (DOD)
internet(1)	IAB

Однако дерево продолжает выполнять свою основную функцию — определение имен MIB. Древовидная структура очень полезна: как только в сетевом окружении возникает новая технология, создается специальный комитет, а на дереве появляется новый узел. Комитет ведет разработку переменных и добавляет их к общему дереву в виде поддерева.
