TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

Рис. 23.1. Формат сообщения ICMPv6

23.2.1 Destination Unreachable

Причина отправки сообщения Destination Unreachable (точка назначения недоступна) определяется кодами:

0 Нет маршрута к точке назначения

1 Административно запрещено взаимодействие с точкой назначения

2 Следующее назначение в заголовке Routing не является соседом, но установлен бит strict.

3 Адрес недоступен

4 Порт недоступен

Формат сообщения Destination Unreachable показан на рис. 23.2.

Рис. 23.2. Формат сообщения Destination Unreachable

23.2.2 Packet Too Big

Маршрутизатор посылает сообщение Packet Too Big (пакет слишком велик), когда пакет больше MTU связи следующего попадания. Это значение будет включено в отправляемое сообщение. В версии 4 этот же смысл имеет сообщение Destination Unreachable. Формат сообщения Packet Too Big показан на рис. 23.3.

Рис. 23.3. Формат сообщения Packet Too Big

23.2.3 Time Exceeded

Сообщение Time Exceeded (истекло время) отправляется маршрутизатором, который уменьшил счетчик попаданий до нуля (код = 0), или системой, у которой закончилось время на сборку пакета (код = 1). Формат сообщения идентичен Destination Unreachable, но поле типа равно 3.

23.2.4 Parameter Problem

Сообщение Parameter Problem (проблема с параметрами) отправляет система, которая не может обработать пакет из-за одного из полей заголовка. Коды сообщения:

0 Неправильное количество полей заголовка

1 Нераспознанный тип в поле Next Header

2 Нераспознанный вариант IPv6

Формат сообщения идентичен Destination Unreachable, но неиспользованное поле занято указателем, описывающим смещение октета с ошибкой, а тип равен 4.

23.2.5 Echo Request и Echo Reply

Сообщения Echo Request (эхо-запрос) и Echo Reply (эхо-ответ) имеют формат, как и в версии 4, но для запроса используется тип = 128, а для ответа тип = 129.

23.2.6 Group Membership

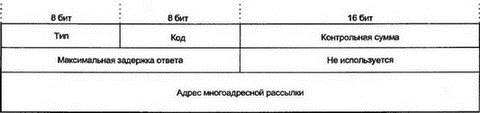

Формат сообщений многоадресных рассылок Group Membership (членство в группе) показан на рис. 23.4. Он был изменен относительно версии 4 для согласования с форматом ICMPv6. Поле Maximum Response Delay (максимальная задержка ответа) имеет ненулевое значение только в сообщениях запросов. Оно указывает максимальное время, на которое может быть задержан ответ. В сообщении могут быть перечислены следующие типы:

130 Group Membership Query

131 Group Membership Report

132 Group Membership Reduction

Рис. 23.4. Формат сообщений Group Membership

23.3 Исследование соседей

На момент выхода книги еще продолжалась работа над очень важным набором спецификаций для автоматизации функций связи. К ним можно отнести:

Router Discovery	Исследование маршрутизаторов. Поиск маршрутизаторов в локальной связи.
Prefix Discovery	Исследование префикса. Исследование и использование префикса точки назначения (на связи или удаленной). Используется вместо маски подсети.
Parameter Discovery	Исследование параметров. Выяснение значений параметров (например, MTU или предела по умолчанию для счетчика попаданий).
Address Autoconfiguration	Автоконфигурация адресов. Самоконфигурация адресов интерфейса связи.
Address Resolution	Разрешение адресов. Отображение IP-адреса соседа по связи на адрес уровня связи данных.
Next-hop Determination	Определение следующего попадания. Отображение IP-адреса на адрес участка следующего попадания.
Neighbor Unreachability Detection	Определение недостижимости соседа. Определение отказавшего соседнего хоста или маршрутизатора.
Duplicate Address Detection	Определение дублирования адресов. Проверка, не используется ли присваиваемый IP-адрес другой системой.
Redirect	Перенаправление. Получение уведомления, что существует лучший маршрутизатор для данной точки назначения или что точка назначения находится в локальной связи.

В таблице 23.2 перечислены сообщения ICMPv6, предлагаемые для реализации функций Neighbor Discovery.

Таблица 23.2 Сообщения ICMP для исследования соседей

Информационное сообщение	Тип
Router Solicitation Message (сообщение-ходатайство маршрутизатора)	133
Router Advertisement Message (сообщение-объявление маршрутизатора)	134
Neighbor Solicitation Message (сообщение-ходатайство соседа)	135
Neighbor Advertisement Message (сообщение-объявление соседа)	136
Redirect (перенаправить)	137

23.3.1 Автоконфигурация через маршрутизаторы

Маршрутизаторы предоставляют хостам:

■ Адресную информацию маршрутизатора

■ Список всех префиксов, используемых связью

■ Префиксы, которые должны применять хосты для создания собственных адресов

■ Максимальный предел попаданий, который должен использоваться для путей, проходящих через этот маршрутизатор

■ Указание, должны ли хосты использовать сервер загрузки для получения дополнительных конфигурационных данных

■ MTU для связи, имеющей различные MTU

■ Значения для различных таймеров

Все эти операции выполняются через сообщения ICMPv6 Router Advertisement (объявления маршрутизатора), имеющие тип 134. Хосты слушают сообщения Router Advertisement по всем адресам многоадресных рассылок на всех узлах локальной связи.

Когда хост загружается, он может не дождаться Router Advertisement и отправить сообщение Router Solicitation (ходатайство маршрутизатору) с типом 133, чтобы вызвать объявление от маршрутизатора. Маршрутизатор отвечает сообщением Advertisement по адресу локальной связи хоста.

23.3.2 Сообщения Neighbor Solicitation и Advertisement

В настоящее время предлагается заменить запросы старого протокола Address Resolution Protocol (ARP) новыми многоадресными сообщениями протокола ICMP Neighbor Solicitation и Advertisement (ходатайство и объявление соседа). Сообщение Neighbor Advertisement является ответом на Neighbor Solicitation. Кроме исследования соседей по адресам уровня связи данных, сообщение Neighbor Solicitation применяется для:

■ Обнаружения дублированных IP-адресов

■ Тестирования, является ли маршрутизатор отключенным

■ Тестирования, является ли отключенным сосед, которому посылались пакеты

23.3.3 Address Resolution

Для исследования адреса соседа на уровне связи данных сообщение Neighbor Solicitation отправляется на специальный адрес, называемый целевым адресом ходатайствующего узла для многоадресной рассылки (solicited-node multicast address). Этот адрес сформирован из младших 32 бит целевого IP-адреса и предопределенного 96-разрядного префикса FF02:0:0:0:0:1. Таким способом создается адрес многоадресной рассылки, вложенный в локальную связь. Отправитель включает в сообщение собственный адрес уровня связи данных.
