4.9 Протокол SLIP

Протокол интерфейса последовательной линии связи (Serial Line Interface Protocol — SLIP), созданный до PPP, обеспечивает уже устаревшие методы пересылки датаграмм IP по последовательной линии связи.

SLIP — наиболее примитивный из всех разработанных протоколов. Датаграмма IP просто пересылается по последовательной линии, байт за байтом. SLIP маркирует конец датаграммы специальным разделительным байтом: 11000000 (X'C0). Что же произойдет, когда такой байт появится в самой датаграмме? Передающая часть SLIP использует Esc-последовательность, которую принимающая часть SLIP преобразует обратно в реальные данные:

С0 в данных → DB DC

DB в данных → DB DD

Обычно SLIP используется для соединения компьютеров PC, Macintosh и Unix с сетями IP по коммутируемым соединениям. Отметим, что SLIP не обеспечивает проверки FCS, передавая выявление ошибок на более высокие уровни. SLIP не обеспечивает пересылки никаких протоколов, кроме IP.

Протокол SLIP со сжатием (Compressed SLIP — CSLIP) является улучшенной версией протокола SLIP, производящей сжатие заголовков TCP/IP методом Вана Джекобсона и обеспечивающей лучшую производительность, чем SLIP.

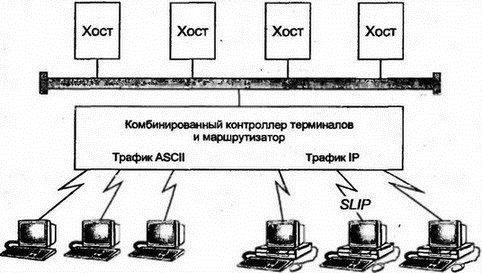

SLIP можно использовать между хостами, хостом и маршрутизатором или между маршрутизаторами. На рис. 4.11 показан коммуникационный сервер, поддерживающий работу неинтеллектуальных терминалов ASCII и коммутируемые соединения с терминалами по SLIP. Для трафика SLIP данное устройство работает как маршрутизатор IP.

Рис. 4.11. Подключение терминала ASCII и соединения SLIP

Наиболее привлекательным свойством SLIP является его широкое распространение. Наиболее неприятное свойство этого протокола состоит в том, что пользователь рабочей станции должен написать сценарий, который будет читать приглашение от коммуникационного сервера и посылать на сервер идентификатор пользователя, пароль и другую информацию в определенном месте выполнения диалога. PPP имеет большую функциональность и не требует использования сценариев, и вследствие этого понемногу вытесняет SLIP.

4.10 Локальные сети

Рассмотрим, как IP и другие протоколы пакетируют кадры для пересылки по локальным сетям. Классическая локальная сеть предполагает следующие свойства:

■ Станции совместно используют физический носитель.

■ Существуют правила управления доступом к носителю (Media Access Control — MAC), определяющие моменты времени, когда станция может пересылать данные.

■ Данные передаются в кадрах.

Начнем с сетей Ethernet, поскольку они предоставляют наиболее простой пример реализации локальных сетей.

4.11 DIX Ethernet

Локальные сети Ethernet первыми смогли передавать датаграммы IP. Компании Digital Equipment Corporation (DEC), Intel Corporation и Xerox Corporation совместно определили исходную спецификацию DIX Ethernet в 1980 г. Пересмотренная версия 2 этой спецификации появилась в 1982 г.

4.11.1 Носители для DIX Ethernet

Традиционным магистральным носителем для данной технологии является узкополосный коаксиальный кабель. Первоначально применялся жесткий полудюймовый кабель с сопротивлением 50 Ом. Позднее стал использоваться тонкий и более гибкий коаксиальный кабель в 1/4 дюйма, названый thinnet (тонкий сетевой) или cheapernet (дешевый сетевой), а еще позднее многие сети перешли на применение витых пар. Скорость передачи сигналов в 10 Мбит/с превалировала достаточно долгое время, однако сейчас доступна скорость пересылки в 100 Мбит/с. Сегодня DIX Ethernet может работать на широкополосных коаксиальных или волоконно-оптических кабелях.

Различия между вариантами Ethernet отражаются в следующей нотации:

[Скорость пересылки данных в Мбит/с][тип носителя][максимальная длина кабельного сегмента в сотнях метров]

Таким образом, 10BASE5 означает узкополосный (baseband) коаксиальный кабель со скоростью передачи данных в 10 Мбит/с и максимальной длиной сегмента в 500 м. Спецификация для тонкого кабеля 10BASE2 означает узкополосный коаксиальный кабель со скоростью передачи данных в 10 Мбит/с и максимальной длиной сегмента в 200 м.

10BROAD36 должна означать широкополосный коаксиальный кабель со скоростью обмена в 10 Мбит/с и максимальной длиной сегмента в 3600 м. Обозначениями для витых пар и волоконной оптики являются 10BASET и 10BASEF соответственно, хотя это и не вполне согласуется с правилами нотации.

4.11.2 Протокол MAC для DIX Ethernet

DIX Ethernet использует простую процедуру MAC с очень длинным названием: множественный доступ с контролем несущей и обнаружением конфликтов (Carrier Sense Multiple Access with Collision Detection — CSMA/CD).

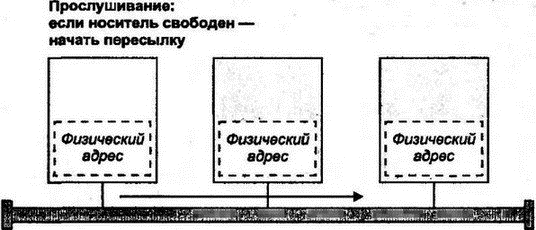

Интерфейс для работы с данными пакетирует информацию в кадры и прослушивает состояние носителя. Когда носитель свободен, интерфейс начинает пересылку данных (см. рис. 4.12).

Рис. 4.12. Управление доступом к носителю в Ethernet

Заголовок кадра содержит физический адрес интерфейса назначения, часто называемый MAC-адресом. Система с указанным в кадре адресом принимает посланное сообщение и обрабатывает его. Если две или больше станций одновременно начинают пересылку данных, возникает конфликт. Пересылка отменяется на случайный для каждой станции промежуток времени и повторяется снова (каждая станция при этом будет начинать пересылку уже в разное время.— Прим. пер.).

4.11.3 MAC-кадры DIX Ethernet

Формат кадров DIX Ethernet с датаграммами IP показан на рис. 4.13.

Адреса источника и назначения имеют длину по 6 октетов (сами адреса администрируются IEEE). Значение типа в X'08-00 означает пересылку датаграмм IP.

Рис. 4.13. Кадр DIX Ethernet с датаграммой IP

В Ethernet существуют значения типов и для других протоколов (см. документ IANA Assigned Numbers). Носитель может использоваться совместно несколькими протоколами, поскольку в каждом кадре Ethernet идентифицируется тип протокола, что позволяет станции назначения переслать полученную информацию нужной процедуре.

Для правильной работы протокола CSMA/CD требуются кадры длиной не менее 64 октетов. Следовательно, для очень коротких датаграмм нужно будет добавить незначащий заполнитель.

4.12 Сети по спецификации 802

После того как DIX Ethernet и другие технологии локальных сетей доказали на компьютерном рынке свою полезность, IEEE организовала комитет 802 по разработке и публикации стандартов для технологий локальных сетей.

Стандарты из серии 802, объединяющие разработки разных производителей, были признаны ISO и повторно опубликованы как документы этой организации.

Стандарты 802 касаются физических носителей, управления доступа к носителю и форматов кадров для различных типов локальных сетей. Например:

■ 802.3 описывает несколько измененную версию Ethernet.

■ 802.4 специфицирует широковещательную локальную сеть с пересылкой маркера, разработанную для производственных помещений.
