Технические средства в условиях современного офиса

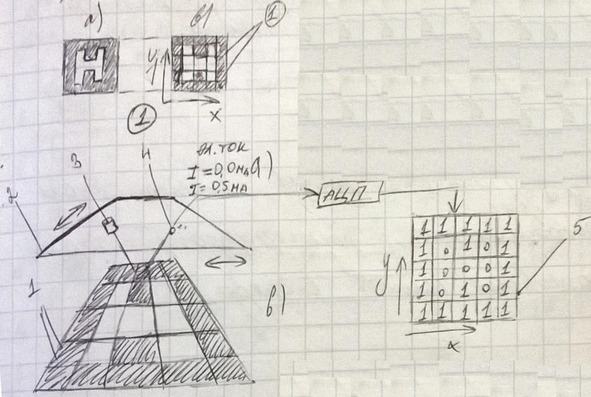

лист-оригинал с черно-белым штриховым изображением перед процессом сканирования;

Лист-оригинал разбитый на множество точек в процессе сканирования (каждая точка имеет свой порядковый номер);

Двоичный код 1 (0)

Эл. ток: I=0,5 мА; I=0,5 мА.

Сканирующий информацию блок;

Компоненты внутри. Светоизлучающий диод для засвечивания точек;

Фотоэлемент, регистрирующий от оригинала свет, преобразующий световую энергию в энергию электрического тока;

Внутренняя оперативная память сканера. Адреса ячеек в этой памяти соответствуют адресом точек на листе-оригинале.

АЦП – аналого-цифровой преобразователь. Периодически измеряет величину электрического тока на выходе фотоэлементов и присваивает значения двоичного кода.

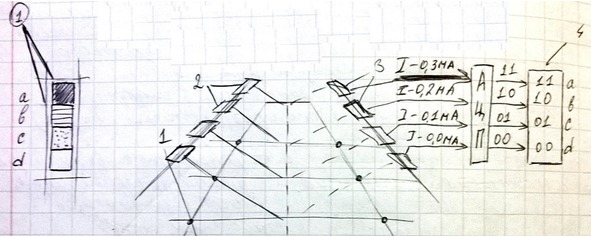

Принцип обработки черно-белого полутонового изображения.

Фрагмент сканируемого изображения, который разбит на количество точек с разным заполнением.

Белый цвет;

Серый светлый;

Серый темный;

Черный цвет;

Группа светоизлучающих диодов сканирующего блока для засвечивания оригинала.

Группа фотоэлементов, регистрирующих отражающий свет.

Внутренняя оперативная память сканера.

Тема 3: Принцип обработки сканером цветного изображения

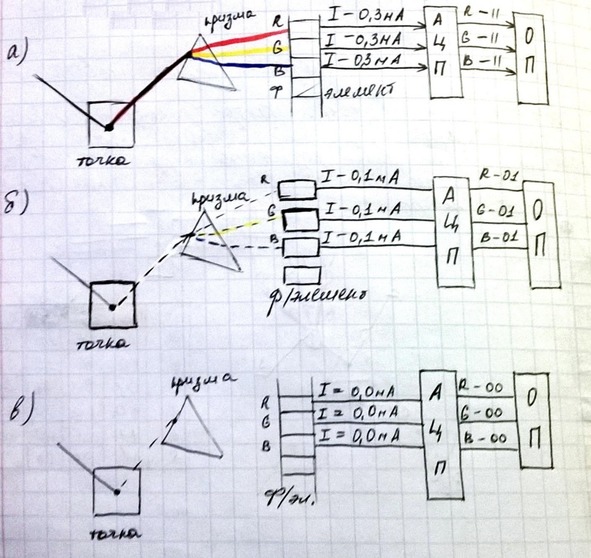

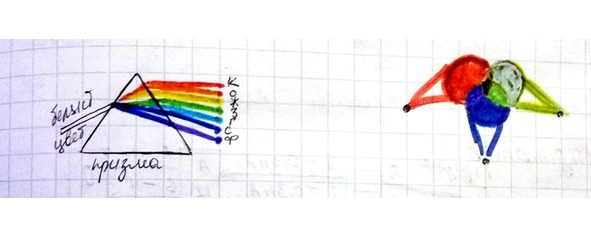

Для обработки цветного изображения в сканерах используется эффект дисперсии света, при прохождении через стеклянную призму, а также используется цифровая RGB – модель, представления белого цвета в световых лучах.

Для получения RGB – модели белого цвета в световых лучах, в световом спектре дисперсии используется только 3 луча. Красный, Синий, Зеленый. Цвета называются базовыми, так как нельзя разложить на другие составляющие по цвету, в то же время на основе трех лучшей можно получить дополнительный цвета спектра.

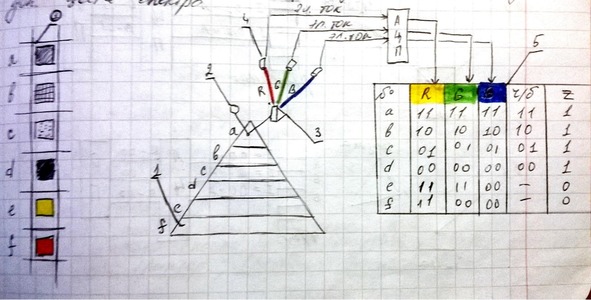

Фрагмент сканирующего изображения, разбитый на множество точек с разным цветовым заполнением.

Светоизлучающий диод в сканирующем блоке.

Стеклянная призма, на которую попадает отраженный свет.

Фотоэлемент, регистрирующий отраженный световой поток.

Внутренняя оперативная память сканера.

Индикатор

Тема 4: Принтеры

Принтер – это устройство, работающее под управлением конкретной программы, предназначенной для вывода текстовой и графической информации, подобный бумагоносителю из информации файла.

Классификация принтеров:

Способ печати или принцип работы.

Безударный способ печати (отсутствует явно-выраженный физический удар);

Лазерный принтер;

Струйный принтер;

Термографический принтер;

Первые принтеры;

Ударный способ печати (присутствует явно-выраженный физический удар);

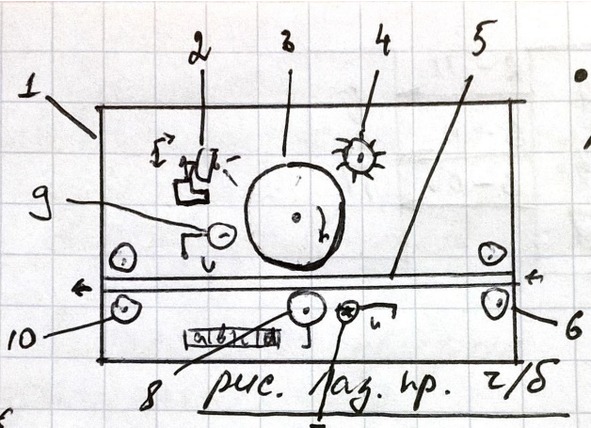

Вертикальная крышка корпуса;

Лазер оптический;

Фото барабан;

Тонерный блок;

Листы;

Транспортные валики;
