Техника художественной эмали, чеканки и ковки

Опаловый

780-840

50

Темно-синий

740-880

91/2

Синий

740-800

66

Светло-синий

720 — 820

99

Желто-зеленый

740-800

103

Темно-зеленый

720-840

134

Оранжево-красный

760-840

114

Морская зелень

740-880

Примечание. Одной звездочкой отмечены эмали, пригодные также и для золота 583-й пробы; двумя — эмаль, обжиг которой рекоменду­ется проводить на нижнем пределе (т. е. при 780°С).

* * *

В эмальерном производстве в процессе подготовки и изготовления изделий кроме эмали используются кислоты и соли.

Кислоты, Азотная кислота — бесцветная жидкость, слегка дымящаяся на воздухе. Плотность 1,522 кг/м3; температура кипения 83,8°С. Смешивается с водой в любом соотно­шении. Принадлежит к числу наиболее сильных кислот. Действует почти на все металлы, превращая их в азотно­кислые соли. В эмальерном производстве применяется для травления заготовок из серебра, а также травления меди и ее сплавов под глянец.

Серная кислота — бесцветная маслянистая жидкость. Плотность 1840 кг/м3. Температура кипения 296°С. В нагре­том состоянии растворяет почти все металлы. В эмаль­ерном производстве применяется для отбеливания загото­вок и готовых изделий.

Соляная кислота — бесцветная жидкость с резким запа­хом. На воздухе слегка дымится. Плотность концентрирован­ной кислоты 1180 кг/м3. Хорошо растворяется в воде, вступает в реакции со многими металлами. В эмальерном производстве используется для отбела паяных перегород­чатых и сканных заготовок под эмаль.

Борная кислота — белое кристаллическое вещество; отно­сится к числу слабых кислот. Плотность 1480 кг/м3. Легко растворима в горячей воде, в холодной малораст­ворима и при остывании кристаллизуется. В эмальерном производстве применяется для декапирования серебряных заготовок под эмаль и при изготовлении флюсов.

Лимонная и щавелевая кислоты. Применяются для отбела изделий с эмалями пониженной кислотоустойчивости.

В отдельных случаях для травления изделий применя­ется «меланж» — смесь кислот в соотношении: азотная кислота — 1 часть, серная кислота — 1 часть, соляная кисло­та — 0,02 части.

Соли. Бура — натриевая соль тетраборной кислоты. При­меняется как самостоятельный флюс, основа всех флюсов, входит в состав черни.

Поташ — техническое название карбоната калия. При­меняется как один из компонентов «серной печени» для оксидирования серебряных и медных изделий, а также для обезжиривающих растворов.

§ 2. МЕТАЛЛЫ ДЛЯ ЭМАЛИРОВАНИЯ И ИНСТРУМЕНТЫ

Для обычных ювелирных эмалей (температура плавле­ния которых до 800°С) с глубокой древности применя­лись следующие металлы: золото (чистое и высокопробное), серебро (чистое и высокопробное), медь (красная, чистая) и ее сплавы — томпак [сплав меди с цинком (7 — 12%)] и очень редко бронза. С середины XIX в. вошли в практику эмалирования железные сплавы (мягкая сталь и чугун). Пригодность того или иного металла для эмалирования определяется целым рядом их свойств и прежде всего температурой плавления металла (температурой размягчения и деформации, предшествующих точке плавления). Эта температура должна быть выше 800°С, т. е. выше темпе­ратуры плавления (обжига) эмали.

В табл. 5 приведены температуры плавления некото­рых металлов и сплавов, применяемых для эмалирования.

Таблица 5

Металлы и сплавы

Температура плав­ления, °С

Металлы и сплавы

Температура плав­ления, °С

Алюминий

660

Золото (чистое)

1063

Латунь

900-1000

Медь (чистая)

1083

Серебро (чистое)

960

Никель (чистый)

1455

Томпак

1000

Железо

1535

Бронза

1000

Платина

1769

Кроме температуры плавления металла для эмальерных работ важное значение имеет способность металлов сохранять свой цвет и блеск и просвечивать сквозь прозрачную эмаль после ее обжига (табл. 6). Этим свойством обладают только драгоценные металлы — золото, серебро и платина, так как при обжиге на них не образу­ется оксидных пленок и сохраняется блеск под слоем эмали.

Таблица 6

Металлы

Цвет

Блеск после обжига эмали

Золото

Желтый

Сохраняется

Серебро

Белый

»

Медь

Красный

Нет

Томпак

Желто-красный

Не полностью

Железо (сталь)

Серый

Нет

Алюминий

Серый

»

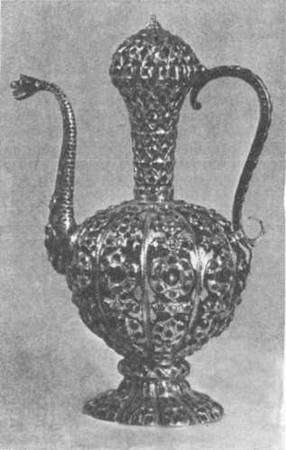

5. Золотой рукомой с прозрачной эмалью ( XVII в.)

Медь и железные сплавы (малоуглеродистая сталь и чугун) не обладают этим свойством, они быстро окисля­ются и становятся тусклыми и темными; поэтому их можно использовать только под глухие (опаковые), не­прозрачные виды эмалей. Если же при эмалировании медных изделий все же желательно иметь участки с прозрачной эмалью, то на этих участках под эмаль под-кладывают золотую (под красные и желтые тона) или (еще лучше) серебряную фольгу. На серебряной фольге особенно хорошо светятся голубые, синие и зеленые эмали. Можно также прозрачные эмали класть не непосред­ственно на медь, а на слой белой эмали. На томпак можно наносить и глухие и прозрачные эмали, так как его блеск под слоем эмали сохраняется, хотя отражатель­ная способность томпака, конечно, значительно уступает отражательной способности драгоценных металлов. Поэтому в этом случае также можно делать подслой из белой эмали.

Необходимо учитывать также тепловой коэффициент линейного расширения металла в процессе его нагрева и последующего охлаждения, так как от этого зависит прочность сцепления эмали с металлом. При этом жела­тельно поверхность основы делать шероховатой, так как при этом повышается прочность сцепления металла с эмалями.

Коэффициент линейного расширения эмали должен соответствовать коэффициенту линейного расширения металла или сплава, на который накладывается эмаль, в противном случае при остывании эмаль будет отслаиваться от изделия, несмотря на тщательность соблюдения техно­логического процесса.
