Старт ракеты подпалубный, вертикальный, производится с помощью катапультирующего устройства из герметического транспортно-пускового контейнера. Для работы катапультирующего устройства используется горячий газ от газогенератора, расположенного в контейнере. Маршевый двигатель запускается после выхода ракеты из контейнера на высоте 20-25 метров от палубы. Направление и величина угла склонения ракеты после старта определяется программой, вводимой в нее при предстартовой подготовке.

Заводом "Большевик” для ЗРК были созданы подпалубные ПУ барабанного типа. В состав пусковой установки Б-203 входит шесть барабанов, а в Б-204 – восемь барабанов. Восемь ракет в транспортно-пусковых контейнерах устанавливаются вертикальо на нарпавляющих барабана. Один из барабанов занимает положение на линии старта под пусковым люком. После схода ракеты барабан автоматически поворачивается, выводя на линию старта очередную ракету. Такое построение ПУ обеспечивает темп схода ракет – 3 секунды.

Опытный образец ЗРК "Форт" в 1977 году был установлен на большой противолодочный корабль "Азов" пр.1134Б для проведения корабельных и Государственных испытаний. Испытания ЗРК затянулись почти на 6 лет. Государственные испытания комплекса были завершены уже на другом корабле – атомном крейсере "Киров" в 1983 году.

В начале 1984 года ЗРК "Форт" был принят на вооружение крейсеров пр.1144 и 1164..

Атомные крейсера пр. 1144 имеют ПУ Б-203А (всего 12 барабанов и 96 ракет), а крейсера пр. 1164 – ПУ Б- 204 (8 барабанов и 64 ракеты).

Ракетно-артиллерийский комплекс "Кортик"

В конце 1970-х годов в КБ под руководством генерального конструктора А.Г.Шипунова начались работы по созданию ракетно-артиллерийского комплекса "Кортик" ЗМ87, получившего впоследствии "псевдоним " "Каштан".

Комплекс предназначен для поражения целей ракетами на рубеже от 8000 до 1500 м, а затем дострел уцелевших целей 30-мм автоматами на дистанции от 1500 до 500 м.

В состав комплекса "Кортик" входит один командный модуль и от одного до шести боевых модулей. Командный модуль включает в себя радиолокационную станцию обнаружения целей и систему обработки информации, целераспределения и целеуказания. Боевой модуль состоит из ракетно-артиллерийской установки и системы управления, состоящей из радиолокационного и телевизионнооптического канала.

Артиллерийская часть состоит из двух 30-мм шестиствольных установок с баллистикой и боеприпасами АК- 630. Суммарный темп стрельбы около 10000 выстр/мин.

На вращающейся части комплекса смонтированы два блока по 4 ракеты, помещенные в цилиндрические транспортно-пусковые контейнеры весом 60 кг. Собственный вес ракеты 43,6 кг.

Ракета 9М311К (позже буква “К” была убрана из индекса.) унифицирована с ракетой войскового комплекса ПВО 2К22М "Тунгуска". Система управления ракетой полуавтоматическая с радиокомандной линией связи. Ракета 9М311 двухступенчатая твердотопливная. Взрыватель неконтактный с радиусом действия 5 метров.

9М311 единственная отечественная корабельная ЗУР с осколочностержневой боевой частью. Длина стержней около 600 мм, диаметр 4 – 9 мм. Поверх стержней имеется "рубашка", содержащая готовые осколки – кубики весом 2-3 грамма. При разрыве боеголовки стержни образуют нечто типа кольца радиусом 5 метров в плоскости, перпендикулярной оси ракеты. На расстоянии больше 5 метров действие стержней и осколков малоэффективно.

Комплекс "Кортик" позволяет обстреливать до 6 целей в минуту. Ракеты 9М311 могут поражать цели в коридоре шириной 350 м вправо и влево от установки, на дистанции 8 км для самолетов и 5 км для ПКР.

Согласно рекламе Тульского машиностроительного завода "модульное исполнение и малые массогабаритные характеристики позволяют размещать комплекс на кораблях от ракетных катеров до авианосцев, а также на наземных объектах. Вес комплекса не более 13,5 т".

В 1983 году опытный образец ЗМ87 (один модуль) был установлен на ракетном кат ере пр. 1241.7 "Молния" (бортовой >12 952). Корабельные испытания комплекса проходили на Черном море.

На вооружение комплекс ЗМ87 поступил в 1989 году. Восемь модулей ЗМ87 были установлены на авианосце пр. 1143.5 "Адмирал Кузнецов", шесть модулей на атомном крейсере пр. 1144 "Адмирал Нахимов", по два модуля было установлено на двух СКР пр. 1154 типа "Неустрашимый". К концу 1994 года производство "Кортика" было прекращено.

Хотя первоначально предполагалось заменить "Кортиком" по крайней мере большую часть артустановок АК-630, как на строящихся, так и на состоящих в строю кораблях, для чего был унифицирован шаровой погон и иные установочные части АК-630 и ЗМ87. Однако на кораблях ряда проектов "Кортик" не проходит по высоте от палубы (2250 мм по сравнению с 1070 мм у АК-630).

Ракетно-артиллерийский комплекс "Палаш"

Осенью 1984 года Центральное телевидение показало репортаж из ЦНИИ "Точмаш", где среди прочего был проде- мострирован ракетноартиллерийский комплекс "Палаш", темп огня которого, по словам ведущего, составляет 10000 выстрелов в минуту. Судя по телевизионному изображению, комплекс имеет две 30-мм шестиствольные пушки типа АК-630М и 8 зенитных ракет. Можно предположить, что ракеты "Палаша" унифицированы с ракетами сухопутного ракетного комплекса

"Панцирь-С 1". Стартовый вес последних составляет 65 кг, максимальная скорость 1100 м/с, а зона поражения по дальности 100 -12000 м и по высоте 5 – 6000 м.

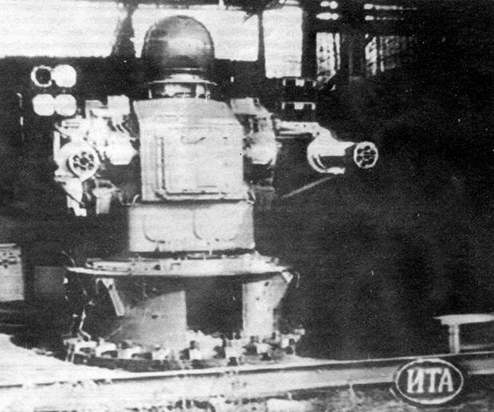

Вверху установки шар, в котором находится аппаратура наведения комплекса. К началу 1995 года работы по "Палашу" доведены до стадии макетных образцов. Не исключена разработка комплекса в чисто артиллерийском варианте, т.е. без ракет.

ТТХ КОРАБЕЛЬНЫХ ЗЕНИТНЫХ РАКЕТ

Наименование комплекса	Волхов-М	Волна	Волна-М	Шторм	Оса-М	Форт	Ураган	Кинжал	Кортик
Индекс комплекса	М-2	М-1	М-1	М-11		С-300Ф	М-22		ЗМ87
Код США	SA-N-2	SA-N-1A	SA-N-1B	SA-N-3	SA-N-4A	SA-N-6	SA-N-7	SA-N-9	SA-N-11
Наименование ракеты	В-753	В-600 (4К-90)	В-601 (4К-91)	В-611 (4К-60)	9МЗЗ	5В55	48Н6Е	9М38	9М-330-2	9М311
Число ступеней ракеты	2	2	2	1	1	1	1	1	1	2
Длина ракеты полная, мм	10400	.	5948	ок.6100	3158	7250	7500	5550	2280	2500
Диаметр 1-й ступени, мм	.	–	552	ок.600	210	–	–	400	230	152
Диамерт 2-1 ступени, мм	–	–	390	–	–	–	–	–	–	76
Вес ракеты стартовый, кг	2300	923	980	1844	126	–	–	690	159-165	43,6
Вес боевой части, кг	130	60	72	ок.120	14,25	133	143	70	14,5	9
Дальность макс., км	43	15	22	30	7	90	150	25	12	8
Дальность мин., км	3	4	4	.	1	–	–	3,5	1,5	2,5
Потолок макс., км	30	10	14	25	7	–	25	15	6	3,5
Потолок миним., м	400	100	100	100	60	25	25	10	10	15
Максимальная скорость: ракеты, м/с		ок.600	730	не менее 800	800	.	1700	ок.1000	850	910
цели, м/с	до 640	600	700	800	500	1300	2800	830	700

Переносные зенитные ракетные комплексы

Переносные зенитные ракетные комплексы (ПЗРК) специально не проектировались для ВМФ. Но штатные ПЗРК Советской армии нашли широкое применения в нашем ВМФ. Ими могли быть вооружены малые корабли и катера всех классов, подводные лодки, мобилизованные суда, подразделения морской пехоты, а также артиллерийские и ракетные батареи береговой обороны.

Работы по первому отечественному ПЗРК "Стрела-2" были начаты по Постановлению СМ СССР № 946- 398 от 25.08.1960 г. Головным исполнителем был назначен СКВ ГКОТ. Позже СКВ в г.Коломне было переименовано в КБМ, главный конструктор – С.П.Непобедимый. Головку самонаведения разрабатывал ЛООМП, кроме того, участвовали НИИ-801, 6 , 24 и другие.

Летные испытания ракеты были начаты в 1964 году.

ПЗРК "Стрела-2" в 1968 году принимается на вооружение Советской армии и ВМФ, а затем стран Варшавского договора, Египта, Сирии, Вьетнама и других государств.

В августе 1969 года в районе Суэцкого канала египтяне впервые применили ПЗРК "Стрела-2" в боевой обстановке. Из 10 израильских самолетов, проникших в воздушное пространство Египта на малой высоте, было одновременно сбито 6.

О высокой надежности и эффективности комплекса говорит тот факт, что в условиях повышенной влажности и температуры тропиков юго- восточной Азии не было ни одного отказа в работе "Стрел", которыми там было сбито и повреждено 205 самолетов и вертолетов США.
