Летом и осенью 1943 года были проведены конкурсные испытания 85-мм танковых пушек, специально сконструированных для Т-34: С-50, С-53 и ЛБ-1. Все они имели баллистику и боеприпасы пушки 52К.

По результатам испытаний лучшей признали пушку С-53 и Постановлением ГКО от 1 января 1944 года Она была принята на вооружение. Но уже в начале 1944 года при полигонных испытаниях выявились существенные дефекты противооткатных устройств С-53. Объединенными усилиями завода № 92 и ЦАКБ пушка была доработана и поставлена на валовое производство под индексом ЗИС-С-53 («С» – индекс ЦАКБ, «ЗИС» – индекс завода № 92 им. Сталина).

Пушка ЗИС-С-53 устанавливалась на большинстве танков Т-34-85, а также на танках Т-44.

В 1945 году ЦАКБ разработало модификацию ЗИС-С-53, снабженную одноплоскостным гироскопическим стабилизатором – ЗИС-С-54, однако в серию эта система не пошла.

Таким образом, 85-мм пушки Д 5Т производились в течение двух лет: в 1943 году – 283 шт. и в 1944 году – 260 шт. Пушки С-53 изготавливали только в 1944 году – 11 518 шт., а ее модификацию ЗИС-С-53 только в 1945 году – 14 265 шгук.

85-мм пушка с баллистикой 52К была предельной по мощности для танка Т-34, но слабовата для тяжелых танков ИС. Поэтому в 1943 году в КБ Мотовилихинского завода под руководством Петрова началось проектирование 122-мм танковой пушки на базе 122-мм корпусной пушки А-19. Вместо свободной трубы с кожухом был введен ствол моноблок. Поршневой затвор был заменен горизонтальным клиновым затвором с по- луавтоматикой механического типа. Кроме того, пушка получила дульный тормоз. Заряжание пушки -раздельно-гильзовое. Новое орудие получило индекс Д-25Т («Т» танковая, был и вариант Д-25С без дульного тормоза на самоходках ИСУ-122).

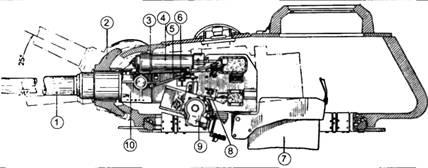

Схема установки пушки Д-5Т в башне танка ИС-1 (ИС-85)

1 – ствол; 2 – кожух маски; 3 – телескопический прицел ЮТ-15; 4 – тормоз отката; 5 – тяга привода ПТ4-15; 6 – поперечный ползун; 7 – мешок гильзоулавливателя; 8 – боковой уровень; 9 – подъемный механизм; 10 – люлька

Пушка (вид с левой стороны)

1 – тормоз отката; 2 – привод к заслонке объектива телескопа; 3 -державка телескопа; 4 – кронштейн для крепления налобника;

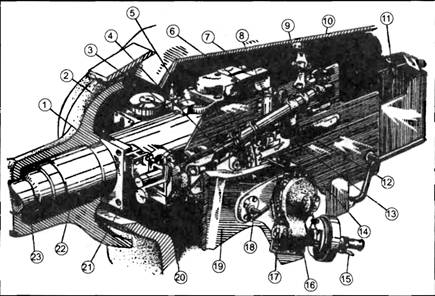

Установка пушки и спаренного с ней пулемета (вид сверху)

5 – график наполнения накатника; 6 -стопор лотка; 7 – спусковой механизм; 8 – боковой уровень, 9 -отверстие в подвижной бронировке для спаренного пулемета ДТМ; 10 – правая цапфа пушки; 11 – правый кронштейн установки пушки; 12 – кронштейн установки пулемета; 13 ~ магазин пулемета; 14 – пулемет ДТМ; 15 – наметка люльки; 16 – цилиндр накатника; 17 – цилиндр тормоза отката; 18 – рукоятка затвора; 19 – казенник; 20 – закрывающий механизм; 21 – рычаг ручного спуска ударника; 22 – налобник прицела; 23 – левый кронштейн установки пушки; 24 – левая цапфа пушки; 25 – маска пушки; 26 – отверстие в маске для прицела; 27 – отверстие в подвижной бронировке для прицела; 28 – амортизатор подвижной бронировки; 29 – люлька пушки

Пушка Д-25Т оснащалась телескопическими прицелами ТШ-17, ТШ-21, ТШ2-21 ТШ2-27, ТШ-27К и ТШ2-27К. Кроме того, имелся и боковой уровень. Дальность стрельбы с помощью телескопического прицела- до 5000 м, а с помощью бокового уровня – до 15 000 м. Опытный образец Д-25Т был изготовлен в конце ноября 1943 года. В конце года было изготовлено 45 серийных пушек Д-25Т, в 1945 году – 2394 шт. и в 1945 году – 3138 шт.

Пушка Д-25Т принята на вооружение под названием «122-мм танковая пушка обр. 1943 г.» Она устанавливалась на танках ИС-2, ИС-3, а после войны и на ИС-4.

В заключении следует сказать несколько слов и о разработке в конце войны новых перспективных танковых пушек на базе морских 100-мм и 130-мм орудий. Так, в 1945 году прошли полигонные испытания средние танки Т-34-100 с погоном башни, уширенном до 1700 мм, вооруженные 100-мм пушками ЛБ-1 и Д- 10Т. В ЦАКБ в 1945 году для тяжелых танков типа ИС были созданы мощные танковые пушки 100-мм С- 34 и 130-мм С-70 (об."483").

Таким образом, с первого и до последнего дня войны советские танковые пушки были сильнейшими в мире. Спроектированные в конце войны 100-мм пушка Д-10Т и 122- мм пушка Д-25Т бронебойными калиберными снарядами пробивали броню любого иностранного танка до начала 60-х годов.

Данные советских танковых орудий 1920- 1945 гг.

Танковые пушки	Гочкиса	ПС-2	20К	КТ	ПС-3	Л-10	Ф-32	Ф-34	ЗИС-4	ЗИС-С-53	Ф-28	Д-25Т
Калибр, мм	37	37	45	76	76	76	76	76	57	85	95	122
Длина ствола, клб	20	45	46	16,5	20,5	23,7	31,5	41,5	73	54	39	48,6
Угол ВН, град.	– 8; +31	– 8; +25	– 6; +25	– 5; +25	– 3; +23	– 3; +25	– 7; +25	– 5; +26	– 5; +14	– 5; +25	– 5; +35	– 3; +20
Вес качающейся части, кг	103,8	ок. 100	313	540	614	641	770	1155	1050	1150	—	2400
Скорострельность, выстр/мин	5-6	6-8	12	5	10-12	12	8	8	15	5-6	—	2-3
Вес бронебойного снаряда, кг	0,508	0,66	1,43	6,5	6,51	6,5	6.5	6,5	3,14	9,2	13,3	25
Начальная скорость бронебойного снаряда, м/с	442	820	760	370	530	558	612	655	990	800	630	800
Бронепробиваемость по нор­мали на дистанции;
500 м, мм	—	35	43	31	—	50	60	70	90	110	—	155
1000 м, мм	—	26	35	28	—	61	52	60	65	100	—	145
Тоже для подкалиберного снаряда на дистанции 500 м, мм	—	—	—			—	—	90*	105*	140**	—

* – подкалиберный снаряд принят на вооружение в октябре 1943 г.

** – подкалиберный снаряд принят на вооружение в феврале 1944 г.

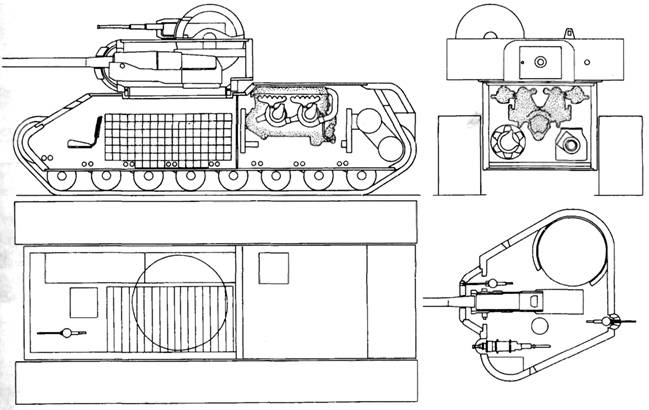

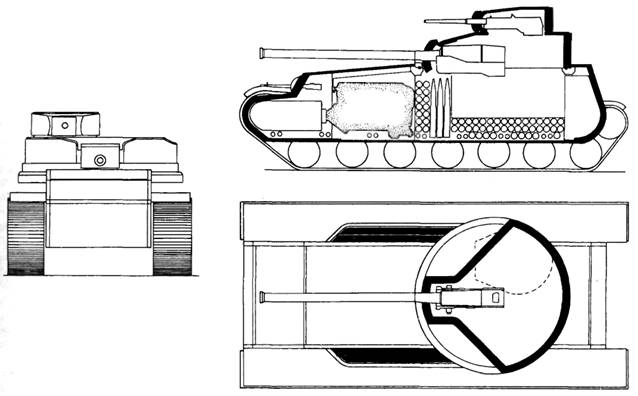

Нереализованные проекты тяжелого танка КВ-4

В состав вооружения должны были входить 107-мм и 45-мм орудия

Виктор БАКУРСКИЙ |

Броня и крылья на ладони

Именно так называлась статья, посвященная смотру-конкурсу стендового моделизма, опубликованная в нашем журнале почти два года тому назад (см. «Т и О» №4/96). И вот, в конце 1997 г. в Центральном доме Авиации и космонавтики им. М.В.Фрунзе прошла очередная выставка стендовых моделей боевой и транспортной техники. Несмотря на то, что в этот раз на витринах было представлено чуть меньшее количество моделей, нежели на предыдущих конкурсах, это не предвещало закат моделизма в нашей стране. Напротив, кроме москвичей и жителей Подмосковья, в этот раз в конкурсе приняли участие представители других городов, в том числе целые клубы стендового моделизма, такие как «Авиатор» из Ханты-Мансийска, КСМ из Ульяновска, КТСМ «Весна» из украинского города Бровары и др. В общей сложности 162 участника представили на суд жюри 250 работ. Мало того, в отличие от всех предыдущих конкурсов здесь почти не было повторов – тех самых «джентльменских» наборов, ежегодно выставляемых для создания видимости массовости. А главное, к конкурсу проявили наконец-то интерес неоднократные победители всех слетов 80 х гг. Михаил Маслов и Валерий Кузнецов, причем Маслов принес на выставку уже модели своего сына.

Но давайте вместе с вами пройдемся по выставочному залу и попробуем оценить представленные экспонаты. Первое, что бросается в глаза, это обилие диорам. Еще никогда, наверно, их не было так много. Кажется, они занимают все пространство, хотя между ними попадаются отдельные танки, самолеты и даже корабли в бутылках. При этом большинство диорам отражает фронтовые будни Вермахта и Люфтваффе. Интерес к боевой технике нашего противника в годы войны понятен, тем более, что многолетнее застойное «ни-ни» тоже сделало свое дело. В итоге «Тигр», «Пантера»и Ме-262 стали у нас чуть ли не любимыми игрушками. Хуже другое. Если еще год-два назад диорамы не несли никакого идеологического смысла, то в последнее время некоторые любители стендового моделизма стали позволять себе определенные вольности. Во всяком случае, уже появились трупы, а также пленные советские танкисты. Задумайтесь, господа моделисты, на выставку ведь и дети ходят.

Но давайте вернемся к конкурсу и попробуем взглянуть на представленные диорамы с точки зрения моделиста. Как правило, за основу берется стандартная пластиковая модель танка или самолета, все остальное – или бурная фантазия автора, или попытка сделать «объемный слепок» с реальной фотографии. Среди танковых диорам, на мой взгляд, наиболее естественно смотрелась работа Сергея Игнатенко «Привал», представлявшая собой сцену загрузки снарядов в истребитель танков «Элефант» («Фердинанд»). Хорошая проработка мелких деталей, отличный фон, почти живые танкисты и… конечно, ложка дегтя – блестящая декаль на борту самоходки, сводящая на нет весь труд Сергея. Очень хорошее впечатление производила диорама Дмитрия Алексеева «Осень» с немецкой «Пантерой». Здесь не только танк и пехота, но и березы смотрелись правдоподобно. Великолепный танк был представлен на диораме «Железный крест» Сергея Цыганова. Здесь бравые фрицы пытаются спалить КВ-2, который в свою очередь давит немецкую противотанковую пушку. Все сделано мастерски. Хорошо съимитированы грязь и следы попадания вражеских снарядов и осколков. Автору удалось даже показать разлитый по броне бензин (его из канистры льет на моторный отсек танка один из оккупантов). Жаль только, что в этой диораме не чувствуется никакой динамики. Впрочем, добиться ее – большое искусство. Очевидно в диорамах нужно использовать более статичные позы. Так, модель танка «Меркава» Виктора Вострикова, хоть и не входила в раздел диорам, великолепно смотрелась не только за счет хорошей покраски и массы навесного оборудования, но и за счет почти живых танкистов, высунувших из люков свои закопченные лица. Довольно динамично смотрелась и диорама Алексея Одинокова с медленно бредущими немецкими солдатами. Ее название «Отступление»говорило само за себя.
