По мнению летчиков-испытателей самая удобная и эффективная стрельба с самолета Ил-2 из пушек ВЯ-23 по немецким танкам, с точки зрения ориентировки, маневрирования, времени нахождения на боевом курсе, точности стрельбы и т.д., являлась стрельба с планирования под углом 25-30’ при высоте ввода в планирование 500- 700 м и скорости ввода 240-220 км/ч (высота вывода – 200-150 м). Скорость планирования одноместного Ил-2 при этих углах увеличивалась незначительно – всего на 9-11 м/с, что допускало маневрирование для наводки по прицелу и трассе. Полное время атаки цели (устранение бокового скольжения при развороте на цель, прицеливание и ведение огня из пушек) в этом случае было вполне достаточным и колебалось от 6 до 9 сек, что позволяло летчику сделать две-три прицельные очереди из расчета, что на устранение бокового скольжения штурмовика при развороте на цель необходимо затратить около 1,5-2 сек, на прицеливание
В соответствии с результатами стрельб с воздуха с самолета Ил-2 по немецким танкам специалистами были определены и оптимальные способы атак танковых и мотомеханизированных колонн. Наилучшие результаты получились при атаке колонны сзади вдоль или сбоку при угле планирования 30’ с высот 500-700 м, дальность начала прицеливания порядка 800 м, а ведения огня – до 200-300 м, прицеливание производилось по отдельному танку или автомашине из состава колонны. Атака должна была проводиться в нескольких заходах. Причем в первом заходе удар наносился по голове колонны сначала стрельбой РСами (дистанции пуска – 600-700 м), а затем стрельбой из пушек. В последующих заходах сбрасывались авиабомбы и велся огонь из пулеметов и пушек.
Расчеты, основанные на результатах полигонных испытаний и анализе боев, показывают, что летчик с хорошей летной и стрелковой подготовкой, осуществляя на Ил-2 залповый пуск 4 РС-82 с дальности 300 м под углом планирования 30’, вполне мог в боевых условиях поразить средний немецкий танк типа Pz.III Ausf J с вероятностью 0,08, а при залпе из 8 РС-82 – с вероятностью порядка 0,25. Выполнение же одиночных или парных пусков РС-82 с дальности 600-700 м могло обеспечить вероятность поражения танка в тех же условиях лишь в 6-7 раз меньшую.
Использование же двух видов вооружения штурмовика в одном заходе не позволяло с максимальной эффективностью использовать второй по счету вид оружия, поскольку точность прицеливания в этом случае существенно снижалась.
Действительно, при стрельбе, например, РСами с пикирования под углом 30' (высота 600 м) точку прицеливания необходимо выносить вперед от цели на 10 м, тогда как при стрельбе из пулеметов ШКАС – на 35 м, из пушек ВЯ – на 13 м, и из пушек ШВАК – на 40 м. То есть для одновременного использования этих видов оружия необходимо прицеливаться одновременно в разные точки, что практически невозможно.
Оценки, основанные на результатах полигонных испытаний влияния степени подготовленности летчиков на точность стрельбы, показывают, что эффективность стрельбы из второго вида оружия снижалась примерно на 20-70% (в зависимости от типа оружия).
Анализ боевых возможностей бортового вооружения Ил-2 показывает, что более правильным было бы атаковать короткую цель (бронированную или небронированную) как минимум в трех заходах с планирования под углами 25- 30° с высот 500-700 м, применяя в каждом заходе только один вид вооружения. Например, в первом заходе осуществляется пуск PC залпом из 4-х снарядов с дистанции 300-400 м, затем, во втором заходе, на выходе из планирования выполняется сброс авиабомб, а начиная с третьего захода цель обстреливается пушечно-пулеметным огнем с дистанций не более 300-400 м. Атака длинной цели вполне могла бы производиться и с бреющего полета, но обязательно с раздельным использованием каждого вида вооружения Ил- 2 при дальностях залпового пуска PC и начала пулеметно-пушечной стрельбы не более 400 м.
На основе изучения боевого опыта первого периода войны Оперативное Управление ГШ ВВС КА в ориентировочных расчетах норм боевых возможностей штурмовика Ил-2 при действиях по танкам в боевых порядках на поле боя указывало, что для поражения одного легкого танка типа Pz.II
или Pz.38(f) необходимо высылать наряд в 4-5 самолетов Ил-2, а для поражения одного среднего танка типа Pz.IV, Pz.III или StuG III требовалось уже 12-15 “ильюшиных”…В конце декабря 1942 г. в 688-й шап 228-й шад 16-й ВА для прохождения войсковых испытаний поступили 8 одноместных штурмовиков Ил-2 постройки авиазавода № 18 с мотором АМ-38, вооруженных, помимо двух крыльевых пулеметов ШКАС, двумя 37-мм авиационными пушками конструкции ОКБ- 15 Б.Г.Шпитального ШФК-37 (Шпитальный фюзеляжно-крыльевая калибра 37 мм).
Девятый Ил-2 с пушками ШФК-37 прибыл в полк лишь 18 января 1943 г. и в войсковых испытаниях участия не принимал.
Штурмовики Ил-2 с пушками ШФК- 37 принимали участие в боевых действиях авиаполка с 27.12.42 г. по 23.01.43 г. под Сталинградом при ликвидации немецкой окруженной группировки в полосе 65-й армии генерал- лейтенанта П.И.Батова. Боевые действия велись с полевых аэродромов сх. “Пролетарий”, затем станицы Качалинская.
Задание на постройку такого самолета С.В.Ильюшин получил еще весной 1941 г. Однако, в связи с сильной загруженностью ОКБ работами по серийному Ил-2 АМ-38 и дефектов пушки ШФК-37, выявившихся в ходе эксплуатации, Ил-2, вооруженный такими пушками, был построен заводом № 18 лишь к концу июня 1941 г., а все необходимые летные испытания штурмовика проведены к 8 июля.
Ввиду непоставки в срок наркоматом вооружения снарядов к ШФК-37 начальник 3-го Управления опытного строительства ГУ ВВС КА военный инженер 1-го ранга П.И.Матаев только в конце августа разрешил начальнику НИП АВ ВВС КА п-ку Шевченко принять Ил-2 с ШФК-37 для производства полигонных испытаний, после чего в течение двух недель (в период с 1 по 15 сентября) вооружение нового штурмовика было благополучно испытано стрельбой на земле и в воздухе.
Государственные испытания Ил-2 (зав. №181404) с ШФК-37 с целью выявления его летных данных проводились в НИИ ВВС КА с 23 сентября по 12 октября 1941 г. Всего по программе испытаний (ведущий инженер – военинженер 3-го ранга Холопов, ведущий летчик – м-р Стадник) было выполнено 24 полета с общим налетом 10 часов 6 мин.
Большие габаритные размеры пушек ШФК-37 и магазинное питание (емкость магазина 40 снарядов) определили их размещение в обтекателях под крылом самолета Ил-2. Из-за установки на пушке большого магазина ее пришлось сильно опустить вниз относительно строительной плоскости крыла (оси самолета), что не только усложнило конструкцию крепления пушки к крылу (пушка крепилась на амортизаторе и при стрельбе перемещалась вместе с магазином), но и потребовало сделать для нее громоздкие с большим поперечным сечением обтекатели. Вес пушки с установкой на самолете Ил-2 составлял 302,5 кг.
Помимо пушек и пулеметов, в состав вооружения штурмовика входили 8 ракетных орудий РО-82. Бомбы только в перегрузку – до 200 кг.
Госиспытания показали, что летные данные Ил-2 с крупнокалиберными авиапушками ШФК-37, по сравнению с обычным серийным одноместным Ил-2 с пушками ШВАК или ВЯ, заметно снизились. Самолет стал более инертным и сложным в технике пилотирования, особенно на виражах и разворотах на малой высоте. На больших скоростях ухудшилась маневренность. Летчики жаловались на значительные нагрузки на рули при выполнении маневров. Тем не менее, результаты летных испытаний нового штурмовика были признаны в целом удовлетворительными.

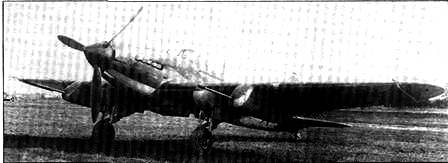

Ил-2 АМ-38 с пушками ШФК-37
Пробоина в бортовой броне среднего танка Pz.III Ausf. J
Сквозной пролом в броне башни легкого немецкого танка Pz.II Ausf.F в результате попадания БЭТ-37
При нормальном полетном весе 5864 кг максимальная скорость у земли не превышала 373 км/ч, на высоте 2400 м – 409 км/ч. Время подъема на высоту 10ОО м – 2,12 мин, на высоту 2500 м – 5,36 мин. Посадочная скорость – 146 км/ч. Разбег – 515 м, пробег на посадке – 535 м. Максимальная скоростная дальность полета (0,9 Vmax ) составляла 582 км, на наивыгоднейшей скорости полета – 728 км.
