Бронепробиваемость, мм 1100

Стоимость ПТУР, долл 49768

Принятие на вооружение, год 1998 (план)

Нельзя пройти мимо вопросов, относящихся к НИР по взаимодействию тандемных БЧ ПТУР с ДЗ. Так, сотрудники Лос-Аламосской лаборатории США ещё в 1990 г. проводили экспериментальные исследования взаимодействия тандемных БЧ перспективных ПТУР с ДЗ на ракетном треке. С помощью высокоскоростной киносъёмки и рентгеноимпульсной установки получены характеристики этого сложного динамического процесса.

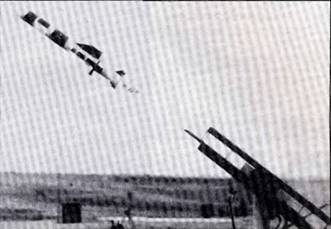

Испытания ATGW-3/LR

РЕЗУЛЬТАТЫ МОДЕРНИЗАЦИИ

Разработчики противотанковых средств постоянно осуществляют продление жизненного цикла оружия за счёт модернизации. Как правило, модернизация осуществляется по специальным программам при сохранении технологического превосходства над потенциальным противником.

Одним из "долгожителей", благодаря модернизации, является ракета TOW (США), боеспособность которой поддерживалась более 30 лет. Анализируя последовательность развития – TOW, ITOW, TOW-2, TOW-2A, TOW-2B, TOW-2N – можно отметить постоянное совершенствование ракеты в соответствии с ростом защищённости бронецелей. Модернизация в соответствии с ростом параметров защиты осуществлялась от 127-мм моноблочной БЧ через 152-мм тандемную БЧ (TOW-2A) к БЧ TOW-2B, использующей два заряда на принципе ударного ядра (с оптическим и магнитным взрывателями) для поражения бронецели сверху. TOW 2В поступила в войска в 1991 г. и хорошо показала себя в боевых действиях в зоне-

Персидского залива при пуске с самоходных и вертолётных ПУ. Разработчики ПТУР TOW-2B не стояли на месте и вместо проводной линии связи создали образец TOW-2N, у которого команды наведения передаются по радиолучу.

Таким же "долгожителем", благодаря модернизации, является ПТУР второго поколения НОТ, разработанная объединением Euromissile (Франция, ФРГ) и принятая на вооружение в 1976 г. Ракета предназначена для поражения бронецелей и устанавливается на лёгких бронемаши- 'нах и вертолётах. На базе ПТРК НОТ разработано два варианта комплекса:

– НОТ 2 с ПТУР, оснащённой кумулятивной и многоцелевой БЧ;

– НОТ 2Т с ПТУР, оснащённой тандемной БЧ с неконтактным взрывателем.

ПТРК НОТ 2 принят на вооружение в 1985 г. и отличается от базового варианта наличием тепловизионного прицела и применением более мощной кумулятивной БЧ. Калибр БЧ был увеличен со 136 до 150 мм, в БЧ было применено новое ВВ (октолит) массой 4,1 кг, что позволило значительно повысить бронепробиваемость.

Ракета с многоцелевой БЧ предназначена для борьбы с различными целями и имеет в качестве осколков стальные шарики, расположенные вокруг кумулятивного заряда, а также химические компоненты для обеспечения зажигательного действия. Ракета НОТ 2Т с тандемной БЧ имеет отстреливаемый предзаряд, что обеспечивает увеличение временной задержки между подрывами зарядов для преодоления перспективных конструкций ДЗ. Носителями этих ракет являются вертолёты и лёгкие бронемашины.

Но модернизация осуществлялась не только в плане совершенствования и повышения отдельных боевых и эксплуатационных характеристик, но и за счёт размещения на штатных ракетах новых систем наведения, что позволило осуществлять перевод ПТУР из второго в третье поколение. Примером перехода в третье поколение является ПТРК Hellfire Longbow, установленный на вертолёте АН-64. В состав комплекса Longbow входят РЛС обнаружения целей и ракета с радиолокационной ГСН Бортовая РЛС обнаружения обладает скрытностью действия, что повышает выживаемость вертолёта на поле боя. РЛС в комплексе с бортовой аппаратурой обеспечивает:

– автоматическое обнаружение подвижных и неподвижных целей;

– распознавание и определение степени важности наблюдаемой цели по пяти классам наземных и воздушных объектов, классифицирует их и определяет приоритетные для поражения в первую очередь;

– сопровождение обнаруженных целей, координаты которых передаются на ракету.

Захват цели ракетой может осуществляться либо до пуска, либо после пуска, в зависимости от того, находится ли цель в зоне захвата ГСН ракеты. Эффективность вертолёта АН-64 Apach, оснащённого комплексом Longbow, значительно возросла за счёт возможности применения ракет в плохую погоду, в условиях пыли и дыма, а также за счёт значительного сокращения времени нахождения вертолёта под огнём противника при наведении ракет и осуществлении залпового пуска ракет по скоплению бронетехники.

В боевых действиях операции "Буря в пустыне" было использовано 2900 шт. ракет Hellfire.

Успех ракеты Hellfire заключается в том, что она, имея модульную конструкцию, обладает высоким потенциалом модернизации, который позволил на базе одной унифицированной ракеты с ГСН и БЧ различного типа создать универсальное семейство ракет, что упрощает эксплуатацию и расширяет сферу их применения. Благодаря модульной конструкции ракеты обеспечивается высокая степень взаимозаменяемости узлов и деталей.

Рассмотрим более подробно особенности развития некоторых зарубежных ПТРК.

ПТРК НОТ 2

Таблица 2 Основные характеристики ПТРК НОТ и его модификаций

Характеристики	НОТ	НОТ 2 с кумуля­тивной БЧ	НОТ 2 с много­целевой БЧ	НОТ 2Т
Дальность стрельбы, м:
максимальная	4000	4000	4000	4000
минимальная	75	75	75	75
Скорость полёта ракеты, м/с:
максимальная	250	250	250	250
средняя	235	235	235	235
Время полёта, с:
на дальности 2000 м	9	9	9	9
на дельности 4000 м	17	17	17	17
Скорострельность, выстр/мин	2 - 3	2 - 3	2 - 3	2 - 3
Калибр ракеты, мм	165	165	165	165
Длина ракеты, мм	1270	1270	1270	1270
Масса ракеты, кг	23,5	23,5	23,5	23,5
Масса ракеты с контейнером, кг	31,9	31,9	31,9	31,9
Расчёт, чел	2	2	2	2
Система наведения	управление по проводам
Боевая часть:
ТИП	кумуля­тивная	кумуля­тивная	кумуля­тивно-ос­колочная	тандем­ная
калибр, мм	136	150	150	150
масса БЧ, кг	6,5	6,5	6,5	7
масса ВВ, кг	3,1	4,1
Взрыватель	контактный	контакт­ный	контактный	некон­тактный
Бронепробиваемость, мм	850	1000	900	1200
Стоимость ПТУР, тыс.долл	16,4	23
Год принятия на вооружение	1976	1985	1988	1991

ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС ERYX

Оснащение танков ДЗ сильно снизило эффективность противотанковых средств, в том числе гранатомётов. Поэтому в начале 80-х годов командование сухопутных войск Франции объявило конкурс на создание нового поколения противотанковых средств ближнего боя, способных поражать перспективные танки. В этом конкурсе приняли участие фирмы, которые предложили противотанковые гранатомёты с увеличенной бронепробиваемостью и дальностью прямого выстрела (Apilas, Jupiter, Dard-120). Специалисты фирмы Aerospatiale в отличие от других фирм предложили в качестве средства ближнего боя управляемый противотанковый комплекс, который получил название Eryx.

Конструктивно комплекс включает:

– ракету Eryx;

– пусковую трубу-контейнер;

– наземную аппаратуру управления с треногой.

Ракета выполнена по следующей схеме: в передней части находится головной отсек с ПЗ, далее двигательная установка, затем кумулятивная БЧ (03) и в хвостовом отсеке – бортовая радиоэлектронная аппаратура и гироскоп, источник ИК-излучения (использующий длину волны 0,9 мкм), катушка с проводами (позволяющими передавать корректирующие команды на борт ракеты) и корпус с четырьмя стабилизаторами (находящимися в сложенном положении при транспортировке).

Расположение сопел двигателя в центре тяжести ракеты повышает её маневренность. Кумулятивная БЧ (03) расположена за двигательной установкой, что обеспечивает необходимое фокусное расстояние, равное четырём калибрам. Кумулятивная струя 03 проходит через канал в центре двигателя.

Пусковая труба-контейнер содержит: транспортный контейнер, блок питания и устройство стыковки с наземной аппаратурой, вышибную двигательную установку. Транспортный контейнер используется для запуска ракеты и выполнен из пластмассы. В качестве блока питания используется пиротехническая батарея. Вышибная двигательная установка (ВДУ) предназначена для запуска ракеты из контейнера. Процесс её работы характеризуется слабым истечением пороховых газов, их небольшим количеством, что сопровождается слабым шумом в момент запуска. Конструкция ВДУ позволяет осуществить запуск ракеты из помещения без применения специальных средств защиты. Масса порохового заряда ВДУ составляет 80 г.
