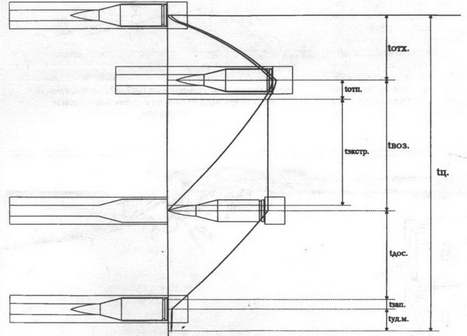

Системы с длинным ходом ствола позволяют использовать мощные патроны, смягчая удары в крайних точках, извлекать гильзу из патронника в наиболее выгодных условиях. Длительный цикл автоматики снижает темп стрельбы (у гранатомета LAG-40 — 215 выстр./ мин, в то время как у Мк19 под тот же выстрел, но с автоматикой на основе свободного затвора — 325–385 выстр./мин), но иногда именно это и требуется для повышения кучности стрельбы и управляемости оружия. Правда, длинный ход ствола приводит к громоздкости короба. Для обеспечения надежной работы автоматики разброс длины хода подвижной системы должен находиться в определенных пределах, ограниченных положением шептала затвора и крайним задним положением затвора. При недоходе затвора до шептала произойдет невзведение — такое бывает в условиях низких температур. В ружье «Браунинг Ауто-5» применен амортизатор достаточно простой фрикционной схемы, и поскольку сила трения зависит от энергии отдачи, увеличение мощности патрона сопровождается его большим подтормаживанием, причем часть энергии отдачи переводится в тепловую. В автоматическом миномете 2Б9 “Василек” автоматика на основе отдачи ствола сочетается с выстрелом с выката.

(Продолжение следует)

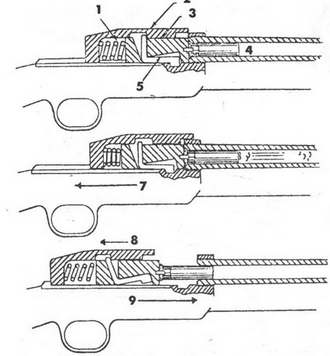

Схема работы автоматики с отдачей всего оружия (самозарядное ружье Шегреня, патент 1910 г.): 1 — пружина отдачи, 2 — инерционное тело, 3 — затвор, 4 — ствол, 5 — запирающий рычаг, 6 — инерционное тело, стремясь остаться на месте, смещается относительно оружия, 7 — направление усилия отдачи, 8 — инерционное тело отходит назад, 9 — возвращение оружия вперед.

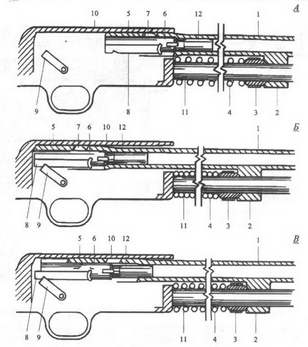

Принципиальная схема работы автоматики самозарядного ружья «Браунинг Аутоматик-5»:

А — положение перед выстрелом, Б — положение после прихода подвижной системы в крайнее заднее положение, В — момент после отпирания канала ствола (боевой упор затвора утоплен, затвор стоит на рычаге подавателя, ствол движется вперед, гильза извлекается из патронника); 1 — ствол, 2 — опорное кольцо ствола, 3 — тормозная муфта, 4 — возвратная пружина, 5 — ствольная коробка (хвостовик), 6 — затвор, 7 — боевой упор затвора, 8 — рукоятка затвора, 9 — задержка затвора (рычаг подавателя), 10 — короб, 11 — трубка магазина, 12-гильза.

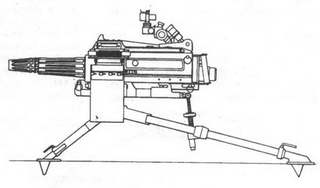

Автоматический гранатомет LAG-40 с автоматикой на основе отдачи ствола с длинным ходом и буфером.

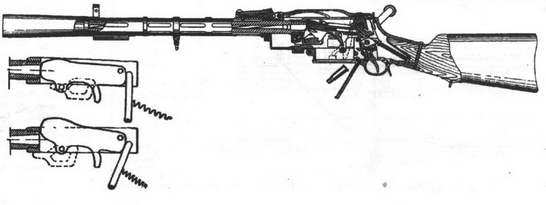

Разрез и схема работы ручного пулемета “Мадсен ”.

При всей громоздкости система отличалась плавной работой и продержалась на вооружении нескольких армий на удивление долго.
