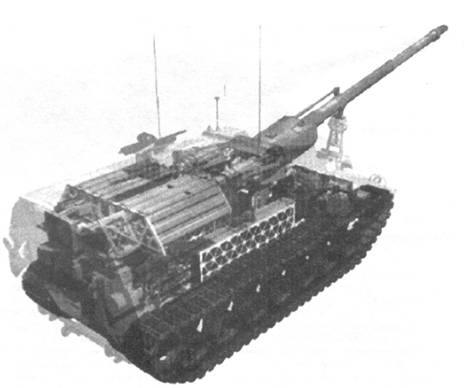

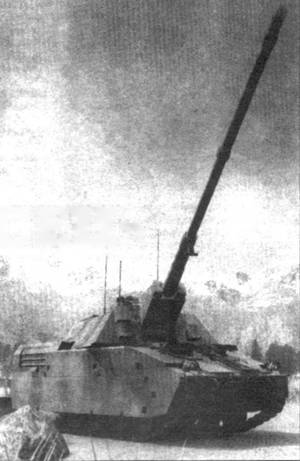

155-мм самоходная гаубица «Крусейдер».

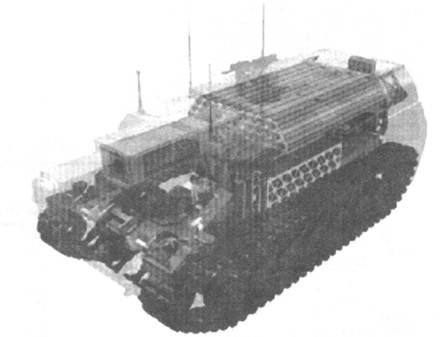

ТЗМ ХМ 2002.
Разработка артиллерийской системы «Крусейдер» началась в 1985 г. Она проводилась промышленной группой из более чем 60 компаний, в том числе таких, как «Дженерал дайнэмикс», «Макдоннел-Дуглас», «Эллайент тексистемз», «Рэйтейон».
Военные специалисты обратили внимание на повышение статуса новых орудий и отдельных снарядов США, выразившееся в присвоении им именных названий «Паладин», «Крусейдер», «Эскалибур». Ранее эта практика применялась только для танков («Шерман», Паттон», «Абрамс») и самолетов («Игл», «Файтинг Фалкон», «Тандерболт-2» и т. д.).
Решение основного вопроса — увеличение дальности стрельбы неуправляемым снарядом до 40 км — достигнуто увеличением длины ствола до 56 калибров (стандартная длина стволов новых орудий НАТО в настоящее время составляет 52 калибра). Удлинение ствола на 4 калибра позволило подтянуть дульную скорость (959 м/с) ближе к заветной для полевых орудий цифре 1000 м/с. отказ от полнооживальной схемы и сохранение в качестве основной классической цилиндрооживальной конфигурации, по-видимому, объясняется соображениями рационального размещения кассетных боевых элементов, в первую очередь типа SADARM. В ходе разработок в качестве перспективной схемы рассматривался снаряд ERICM массой 51 кг, имеющий гибридную двигательную систему, включающую реактивный двигатель в оживальной части и донный газогенератор.
Увеличение скорострельности орудия до 10–12 выстр./мин в течение первых 3–5 минут стрельбы достигнуто посредством полной автоматизации системы заряжания с использованием модульных метательных зарядов MACS и лазерной системы воспламенения порохового заряда, интегральной системы охлаждения ствола и компьютерной системы управления огнем ОРТЕМРО. В рекламных материалах фирмы, не слишком умеренных в оценках гаубицы, приводится тем не менее впечатляющая цифра: шесть гаубиц в течение трех минут могут доставить к
цели 7,5 тонн раскаленной (в оригинале — hot) стали. Безусловно крупным достижением, которое может рассматриваться как революция в артиллерии, является реализованная в гаубице возможность стрельбы в режиме MRSI (Multiple Round Simultaneous Impact — одновременный удар группой снарядов). Известно, что при обычном обстреле после разрыва первого снаряда вероятность поражения цели каждым последующим снарядом падает по экспоненциальному закону вследствие быстрой эвакуации, укрытия или рассредоточения цели. В режиме MRSI одиночная гаубица производит быструю серию выстрелов (до 8) с изменением от выстрела к выстрелу углов стрельбы и начальных скоростей, рассчитанных таким образом, чтобы снаряды всей серии прибывали в район цели одновременно. В этом случае одна гаубица обеспечивает первым залпом такое же поражение, как батарея или дивизион.

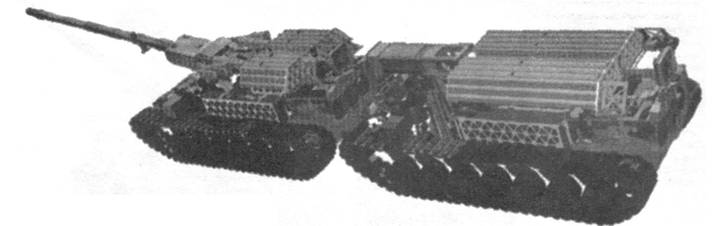

Перезарядка гаубицы «Крусейдер.

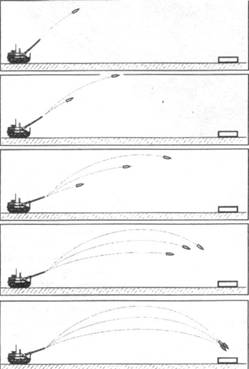

Стрельба из гаубицы «Крусейдер» в режиме MRSI (одновременного попадания нескольких снарядов).
Схема действия снаряда SADARM:
1. выброс бронебойных блоков;2. опускание блоков на парашюте со спиральным сканированием местности;3. взрыв блока и пробивание крыши танка ударным ядром
Быстрая подача нового боекомплекта в гаубицу осуществляется с помощью машины перезарядки RSV ХМ 2002. Подача 48 снарядов и 208 модульных метательных зарядов MACS производится за 10, 4 минуты. Машина имеет массу 50 т, содержит в укладке 100 снарядов и 440 модульных заряда MACS, что достаточно для перезарядки двух гаубиц. Ходовые качества такие же, как у гаубиц.
Боекомплект орудия включает в себя два типа снарядов:
кассетный снаряд М864; управляемый снаряд ХМ 982 «Эскалибур» с боевой частью трех типов.
Управляемый снаряд «Эскалибур» Excalibur ~ волшебный меч короля Артура) разработан фирмой «Рэйтейон» США в рамках программы LCCM (Low Cost Competent Munition — «компетентные» боеприпасы невысокой стоимости), которая предусматривает использование спутниковой навигационной сети JPS NAVSTAR для корректировки полета снаряда. Блок управления снаряда содержит помехозащищенный приемник и инерциальную навигационную систему с бортовым компьютером, определяющую текущие координаты, вектор скорости и пространственную ориентацию снаряда и выдающую команды на рели управления. Таким образом, траектория снаряда не является полностью баллистической, что совместно с увеличением угла бросания позволяет увеличить даль-ость стрельбы до 57 км.
Снаряд выполнен по схеме «утка» и состоит из трех основных отсеков. В носовом отсеке размещен взрыватель и блок управления с рулевой системой, в среднем отсеке — боевое снаряжение одного из трех типов, в хвостовом отсеке размещены стабилизаторы, раскрывающиеся после вылета снаряда из канала ствола.
Предусматриваются следующие типы снаряжения:
64 кумулятивно-осколочных боевых элемента ХМ 80;
2 самоприцеливающихся бронебойных блока типа SADAM;
бетонобойный снаряд, обеспечивающий пробитие бетонной стены толщиной до 200 мм.
Кумулятивно-осколочные боевые элементы (КОБЭ) укладываются в 8 ярусов по 5 штук в каждом ярусе. Выброс КОБЭ производится назад со срезанием дна. На полете КОБЭ снабжены самоликвидатором, обеспечивающим его подрыв в случае отказа в срабатывании при падении на грунт. При использовании кассетных снарядов М483А1 с КОБЭ М42, не имеющим самоликвидатора, Израилем во время войны в Ливане (1982 г.) и США во время операции «Буря в пустыне» (1991 г.) имело место поражение собственных войск при проходе через обстрелянную территорию вследствие случайных взрывов отказавших КОБЭ. Вероятность отказов оценивалась в 2 %.
Боевая масса 50 т
Номинальное давление на грунт 175 КПа
Общая длина 12,8 м
Ширина 3,5 м
Высота 2,9 м
Ширина гусеницы 0,56 м
Максимальная скорость по шоссе 69 км/ч
Максимальная скорость по пересеченной местности 39 км/ч
Запас хода по шоссе 465 км
Время рывка на 750 м 90 сек
Характеристики 155 мм орудия ХМ 297:
Длина ствола 56 клб
Максимальная начальная скорость снаряда 959 м/с
Максимальная дальность стрельбы снарядом М549 40 км
Сила отдачи 760 кН
Импульс отдачи 54 кНс
Длина отката 710 мм
Масса качающейся части 4236 кг
Масса ствола 1794 кг
Масса откатывающейся части 2871 кг
Угол возвышения 75°
Угол склонения 3°
Максимальная скорость горизонтальной наводки 10 в /с
Максимальная скорость вертикальной наводки 13°/с
Темп огня в течение 3–5 минут 10–12 выстр/мин
Боекомплект:
снарядов 48
