Тем не менее, опыт, накопленный при создании «самолета 5», пригодился при последующих работах Бисновата и его сотрудников. По Постановлению Совета Министров от 14 апреля 1948 г. № 1175-440 коллектив конструкторов завода № 293 приступил к разработке противокорабельного комплекса с самолетом-снарядом 15ХМ «Шторм» и ракеты «воздух-воздух» СНАРС-250.
Необходимость создания комплекса «Шторм» определялась подавляющим превосходством военно-морских сил вчерашних союзников, а к тому времени — уже вероятных противников над советским флотом. Значимость флота в решении исхода военного противостояния не только на море, но и на суше была успешно продемонстрирована в ходе Второй мировой войны, когда флотами западных держав обеспечивалась высадка стратегических десантов, открывавших новые фронты и театры военных действий.
Для создания средств противодействия этим планам в условиях ограниченных возможностей
В соответствии с Постановлением реактивный самолет-снаряд 15ХМ предназначался для стрельбы с береговой катапульты по кораблям противника на дальностях до 80 км. Самолет-снаряд должен был лететь к цели на высоте от 5 до 1500 м со скоростью более 900 км/час. Вес самолета-снаряда ограничивался величиной 2500 кг при оснащении боевой части 800…1000 кг взрывчатого вещества.
Самолет-снаряд должен был оснащаться системой командного управления по радиоканалу. В районе цели предусматривался переход на самонаведение или осуществление командного наведения с использованием установленной на самолете-снаряде телевизионной системы. Радиолокационная головка самонаведения (ГСН) весом 120 кг должна была захватывать цель типа «линейный корабль» или «крейсер» на удалении 15 км. При этом угол обзора должен был составлять 15° в горизонтальной плоскости и 5° — в вертикальной. Тепловая ГСН с углом обзора 30° должна была быть вдвое легче, но и дальность захвата сокращалась втрое. Телевизионная система предназначалась для обеспечения наведения с удаления 8…10 км. Предусматривалось, что корабль — цель может идти со скоростью до 80.100 км/час.
В качестве головного разработчика бортовой и береговой систем управления определялся НИИ-49 Минсудпрома (главный конструктор — С.Ф. Андреев). Канал радиоуправления разрабатывался в НИИ- 885, радиолокационная головка самонаведения — в НИИ-20 (главный конструктор
— Н.А. Викторов), а телевизионная система
— в НИИ-380 (главный конструктор — И.П. Захаров), относящихся к Министерству промышленности средств связи. Разработка тепловой ГСН поручалась коллективу главного конструктора Н.Д. Смирнова, работавшему в НИИ-10 Минсудпрома. Автопилот разрабатывался заводом № 118 Минавиапрома (главный конструктор — В.М. Соркин). Пусковая установка создавалась ленинградским «Заводом транспортного машиностроения им. С.М. Кирова» (не имеющим ничего общего со знаменитым «Кировским заводом»). Топливный заряд для стартового ускорителя разрабатывался КБ-2 Минсельхозмаша (в дальнейшем его разработчиков перевели в НИИ-1 того же ведомства).
Предусматривалось, что шесть опытных образцов для отработки основных технических решений будут изготовлены к июню 1949 г. Через пять месяцев после этого предписывалось начать заводские летные испытания, по результатам которых Совет Министров мог установить сроки государственных испытаний. На заводские и государственные испытания требовалось поставить по 30 самолетов-снарядов — по десяти с радиолокационной и тепловой головками самонаведения и 10 с телевизионной системой на каждом из этих этапов отработки.

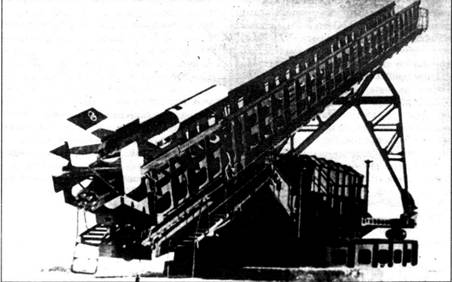

«Шторм» перед пуском.

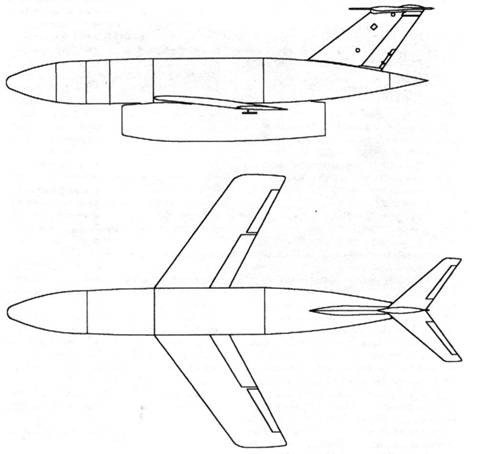

Самолет-снаряд «Шторм». Общий вид.
Менее чем через полгода после начала работ нужно было выпустить эскизный проект системы.
Однако сроки «поползли» уже начиная с первых месяцев работ. Несмотря на десятки совещаний, проводившихся Бисноватом с каждым из основных смежников, в заданный срок — к концу сентября 1948 г. соответствующие материалы были представлены только НИИ-49 и «Заводом им. Кирова». Пояснительные записки эскизного проекта по важнейшему элементу системы — радиоканалу управления — не были оформлены до конца года. Головной разработчик, завод № 293, выпустил материалы в заданный срок. Но уже в октябре, с учетом поступившего на предприятие заключения ЦАГИ, пришлось уточнить аэродинамическую схему самолета-снаряда. Помимо томов эскизного проекта были изготовлены полномасштабный макет, модели для продувок в
аэродинамических трубах, выпущена техническая документация на технологическую оснастку. В результате задержек работ смежников комплексный проект по теме «Шторм» удалось выпустить только в начале 1949 г. Заказчик в целом одобрил его и предложил положить в основу дальнейшей разработки.Хотя в 1949 г. разработка была еще далека от заданного на лето этого года начала летных испытаний, экспериментальная отработка уже развернулась широким фронтом. Была изготовлена модель «Шторма» в масштабе 1:2 для исследований влияния фюзеляжа на работу двигателя, проводимых в полетных условиях на подвеске под Ту-2. Специальные макеты- имитаторы с пороховыми двигателями позволили начать на «Заводе им. Кирова» отработку пусковой установки «БУ». Работоспособность аппаратуры и антенн радиокомандной системы проверили на специальном полномасштабном металлическом макете самолета-снаряда.
Отработку головок самонаведения предусматривалось вести на летающих лодках «Каталина», вполне приспособленных для маловысотных полетов и обладающих внутрифюзеляжными объемами, более чем достаточными для комфортного размещения испытателей и приборного оборудования. Телевизионную систему для предварительных испытаний разместили на Ту-2.
Учитывая исключительную сложность поставленной задачи, исходя из имеющегося опыта летной отработки близкого по размерности «самолета 5» еще в 1948 г. завод № 293 предложил в качестве предварительного этапа испытать пилотируемый вариант самолета-снаряда «Шторм». При этом можно было решить большинство вопросов, связанных с отработкой самолета- снаряда как летательного аппарата, не дожидаясь завершения наземной отработки не имеющих аналогов образцов бортовой аппаратуры.
В 1949 г. был изготовлен и поставлен на статические испытания первый экземпляр пилотируемого самолета-аналога «Шторма» «изделия 19П». Первая летная машина также была доведена до высокой стадии готовности и оснащалась штатным двигателем РД-14. Однако этот двигатель был изготовлен лишь в двух экземплярах и на второй самолет-аналог поставили РД-20 с меньшей тягой.
Наряду с отработкой «Шторма», начались и экспериментальные исследования в обеспечение разработки более совершенного берегового самолета-снаряда. Соответствующая НИР была задана в приложении к тому же Постановлению 1948 г., по которому была определена ОКР по созданию «Шторма». Предусматривалось, что новый самолет-снаряд при массовых характеристиках, близких к «Шторму», будет развивать скорость в 1,5–2 раза превышающую звуковую, поражая цели на дальностях до 100 км. Основной проблемой при его создании считалась разработка сверхзвукового прямоточного воздушно-реактивного двигателя. Для проведения соответствующих исследований в рамках темы «И-52» было изготовлено 7 крупноразмерных моделей самолета-снаряда — «ЛМ-15». В отличие от «Шторма», ЛМ-15 оснащалась трапециевидным (по терминологии тех лет — ромбовидным) крылом. На ней в процессе пусков с носителя впервые в нашей стране был успешно испытан сверхзвуковой прямоточный воздушно-реактивный двигатель РД-550.
В 1950 г. начались летные испытания самолетов-аналогов «19П», доставлявшихся на высоту 2000 м носителем Пе-8. Поскольку двигатель РД-20 развивал вдвое меньшую тягу по сравнению с предназначенным для «Шторма» РД-1А, самолет-аналог не мог ни набирать высоту, ни даже лететь горизонтально, а только снижался после отделения от носителя. Пилотом Пе- 8 назначили В.А Гинде. Начал испытания Г.М. Шиянов, летавший на первом самолете-аналоге с РД-14, а на втором «19П» с РД- 20 в дальнейшем летал и Ф.И. Бурцев. Завершились испытания обоих пилотируемых самолетов-аналогов «19П» к концу следующего года Было выполнено 17 полетов по первоначально определенной программе и, после дооснащения электроагрегатами и спецсистемами, еще в исследовательских целях 3 полете самолета-аналога с работающим двигателем были в реальных условиях уточнены аэродинамические характеристики, определены необходимые для разработки бортовой аппаратуры величины нагрузок на органы управления. Кроме того, получила подтверждение работоспособность обеих головок самонаведения и автопилота.
Исходя из предварительных результатов разработки. Постановлением Правительства от 4 декабря 1950 г. № 4813–2094 были уточнены требования к некоторым характеристикам самолета-снаряда, срокам и этапам его разработки. В частности, допустимый начальный вес самолета-снаряда (без ускорителя) увеличили до 2850 кг, а минимальную высоту полета — до 8 м. До конца декабря требовалось представить на испытания два пилотируемых аналога, к маю следующего года — подготовить 15 экземпляров самолета-снаряда с автономной системой управления, а к августу — еще 15, но уже в полной комплектации, по пять с каждым типом ГСН и пять с телевизионной системой.
