БМП NVH-1

В конце 1984 т. китайская корпорация NORINCO и британская компания "Виккерс Дефенс" подписали контракт на разработку новой БМП. Первый опытный образец был собран в 1986 т. на основе БТР YW 531Н и 2-местной башни, разработанной фирмой "Виккерс", и назван NVH-1 (N — NORINCO, V- "Виккерс", Н-1 — по базовому БТР Н-1 или YW-531H). В конце того же 1986 г. эта БМП имеете с NFV-1 была представлена на выставке "Азиандекс-86". NVH-1 предлагалась для поставок в Египет, хотя о продаже се не сообщалось.

Схема компоновки осталась прежней. В кормовой части корпуса в десантном отделении

размещается мотопехотное отделение из восьми стрелков. Посадка и высадка стрелков производятся через кормовую одностворчатую дверь, открывающаяся вправо. В крыше корпуса над десантным отделением выполнено два прямоугольных люка. Корпус, как и у большинства легких БМП, обеспечивает защиту от пуль стрелкового оружия и осколков снарядов и мин.

Командир и наводчик размещаются в сварной башне "Виккерс", несущей 25-мм пушку и спаренный (слева от нее) 7,62-мм пулемет. И пушка, и пулемет имеют автоматику с внешним цепным приводом (система " Чэйн Ган"). Для кругового обзора в башне установлено семь перископических смотровых блоков, а в средней части ее крыши вращающийся перископ, которым могут пользоваться и командир. и наводчик. Для стрельбы они используют связанные комбинированные ("день/ночь") прицелы "Авимо NVL 53 с увеличением 1х или 8х и полями зрения 25 или Я град, соответственно. Оба прицела оборудованы защитой от засветки лазерным излучением. имеют прицельные шкалы и сконструированы так. чтобы совмещаться с модулями ПНИ второго поколения. 15 прицел наводчика может устанавливаться дальномер на иттрий-алюминиевом гранате, активированном неодимом. Измеренная дальность (от 300 м ло 10000 м) высвечивается в поле зрения прицела дневного или ночного каналов. В качестве альтернативной предлагается комбинированная ("день-ночь") система OIP LRS5. включающая лазерный дальномер и обладающий большими возможностями баллистический вычислитель. Приводы наведения оружия, установленного в башне, электрические с ручным дублированием. Вести огонь из него мог наводчик и командир. Башня снабжена подвесным поликом с ограждением и сдвигающейся влево сетчатой дверью для прохода в десантное отделение.

БМП NVH-1 демонстрирует способность преодолевать подъем

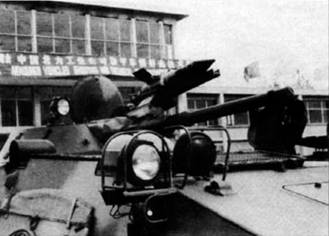

БМП NVH-1 С 25-мм пушкой

Тактико-технические характеристики NVH-1

Боевая масса, т 16.0

Экипаж, чел 3

Десант, чел 8

Длина по корпусу, м 6.125

Ширина, м 3.06

Полная высота, м 2,77

Клиренс, м 0.46

Вооружение

пушка 25-мм автоматическая пушка

пулеметы 1х7.62 мм

Боекомплект 520 выстрелов. 2000 патронов

Двигатель марка "Дейц" BF8L 413F тип 8-цилиндровый, дизельный V-образный, воздушного охлаждения мощность, л.с. 320 удельная мощность. л.с./т 20

Трансмиссия простая механическая, 5 передач вперед. 1 назад

Подвеска торсионная гусеница с PMШ и съемными резиновыми башмаками

Удельное дамские на грунт, кг/см2 0.64

Максимальная скорость, км/ч 65 по суше

Запас хода по шоссе по топливу км 500

Преодолеваемый подъем, град 35-37

Ширина рва. м 2.2

Высота стенки, м.0,6

Глубина брода, м плавает с подготовкой

Другой вариант основного вооружения БМП NVH — 30-мм

автоматическая пушка L21F "Рарден" с боевой скорострельностью до 80–90 выстр./мин. Стреляные гильзы удаляются через специальный лючок за пределы башни.

В каждом борту корпуса имеется три установки для оружия десанта со стеклоблоками. одинаковыми по конструкции с БМП Тип Но. Одна такая установка имеется и в кормовой двери.

Корпус, выпускаемый NORINCO, сравнительно небольшой высоты, несколько длиннее, чем у базового БТР, сварен из стальных броневых листов и обеспечивает защиту от пуль и осколков снарядов. Защищенность лобовой части корпуса несколько усилена большими углами наклона бронелистов. Для постановки дымовых завес используется два блока по четыре гранатомета калибра 66 мм.

На машине устанавливаются западногерманский V-образный 8-цилиндровый дизель воздушного охлаждения BF8L 4131"Дейц". выпускаемый в Китае по германской лицензии, и простая механическая трансмиссия с ручным управлением, обеспечивающая пять передач переднего и одну заднего хода.

Ходовая часть включает на борт пять сдвоенных обрезиненных опорных катков и три поддерживающих ролика. Подвеска — торсионная, гусеницы — с резинометалличсскими шарнирами параллельного типа и съемными асфальтоходными башмаками (подушками). Верхние ветви гусениц прикрываются экранами.

Стандартным оборудованием машины является система защиты от ОМП, содержащая ФВУ и кондиционер.

Из-за увеличения боевой массы машина утратила плавучесть базового БТР, однако может преодолевать водные преграды вплавь с помощью навесных бортовых поплавков, установка которых занимает 20 минут Разработан и вариант БМП NVH-4, преодолевающий водные преграды вплавь без подготовки. NVH-4 имеет удлиненный на 700 мм корпус и соответственно удлиненную на один каток ходовую часть, десант увеличен до 10 человек. Масса машины — 17 т. удельная мощность уменьшилась до 18.8 л.с./т, максимальная скорость движения но шоссе — до 60 км/ч. Кроме пушки М242. на ней может устанавливаться британская 30-мм автоматическая пушка "Рарден" или швейцарская 25-мм "Эрликон" КВВ.

Окончание следует
