Пушка закреплена в установке неподвижно, что упрощает подвод к ней патронных лент. Питание пушки двухленточное. Ленты состоят из отдельных звеньев, «крабов». Ленты укладываются в магазин системы питания. В переднем отсеке магазина размещается лента на 100 патронов с бронебойно-трассирующими снарядами в заднем отсеке — лента на 200 патронов с осколочно-трассирующими и осколочно-фугасно-зажигательными снарядами.

С автоматической пушкой спарен 7,62-мм пулемет ПКТ. Еще один ПКТ размещен в курсовой установке по правому борту. Пулеметы предназначены для поражения живой силы противника и подавления небронированных и легкобронированных целей и огневых точек противника. Боекомплект пулеметов ПКТ составляет 2940–2980 натронов, из которых 2000 штук, снаряженные в одну ленту и уложенные в две коробки, — к спаренному пулемету и 500 штук, уложенные в две коробки по 250 патронов — к курсовому пулемету Кроме того, в корпусе БМД-2 предусмотрена укладка для ящика на 440 (480) патронов в заводской упаковке. В машине также предусмотрены укладки для личного оружия: пяти автоматов АКС-74 и четырех ящиков по 1080 патронов к ним в заводской упаковке, гранатомета РПГ-16 (РПГ-7Д) и пяти выстрелов к нему, а также двадцати одной гранаты Ф-1,26-мм сигнального пистолета СПШ (56-Н-574) и 20 сигнальных ракет.

БМД-2 оснащена комплексом управляемого ракетного вооружения 9К111 который предназначен для поражения танков и других подвижных бронированных объектов, движущихся со скоростью до 60 км/ч, неподвижных целей типа ДОС (долговременных огневых сооружении) а также зависших вертолетов при условии их оптической видимости на дальностях до 4000 м.

Комплекс состоит из пусковой установки 9П135М и противотанковых управляемых ракет типа 9М111М (9М111-2) «Фагот» и 9M113 «Конкурс». В боекомплект БМД-2 входят две ракеты 9М111М (9N1111-2) и одна ракета 9М113. Все три ракеты размещаются в укладке левого борта. Для наведения ПТУР по проводной линии связи используется наземная аппаратура управления 9С451М, состоящая из аппаратного блока 9С474 и прибора наведения 9Ш119М1, входящих в пусковую установку 9П135М.

В походном положении пусковая установка 9П135М без треноги крепится па специальном кронштейне возле сиденья командира БМД. Тренога закреплена на крыше среднего отделения справа от башни. В боевом положении ПV 9П135М без треноги и с ограничителем углов вертикального наведения устанавливается на специальном кронштейне справа от люка наводчика-оператора. Рабочие углы наведения пусковой установки в вертикальной плоскости от -5° до + 10°, в горизонтальной — 15° влево и 37° вправо от продольной оси башни. При повороте башни угол горизонтального наведения ПУ достигает 360°. В случае необходимости ПУ 9П135М может быть развернута на отдельной огневой позиции вне БМД.

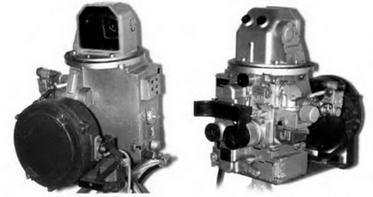

Для наведения на цель пушки и спаренного с ней пулемета в башне БМД-2 установлены комбинированный прицел БПК-1-42, дневной зенитный прицел ПЗУ-8 стабилизатор вооружения 2036-3 и ручные приводы наведения. Перископический комбинированный (дневной и пассивно-активный ночной) прицел БПК-1-42 ^3* предназначен для наблюдения и прицеливания при стрельбе по наземным целям из пушки и спаренного с ней пулемета и определения дальности до цели с помощью дальномерной шкалы. Дневная ветвь прибора имеет кратность увеличения 5,6х и угол поля зрения 10°, ночная — кратность увеличения 5,0х и угол поля зрения соответственно 8°. Дальность видения ночью в активном режиме (с подсветкой) 800 м, в пассивном — 700 м. Источником инфракрасного света служит- осветитель ОУ-5 ^4*.

3* С марта 1986 г. БПК-1-42 заменен модернизированным прицелом БПК-2-42.

4* На машинах ранних выпусков устанавливался осветитель ОУ-ЗГА2.

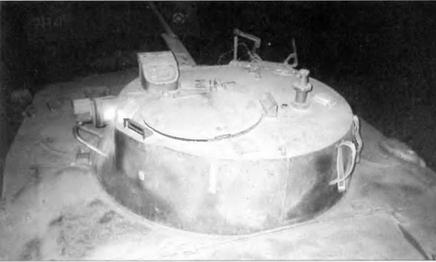

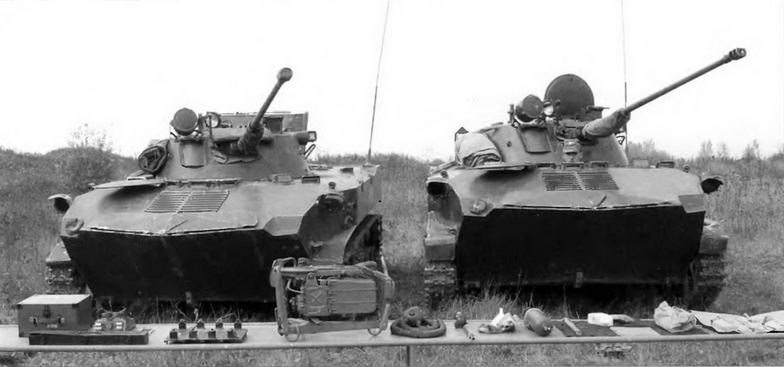

Башня БМД-2

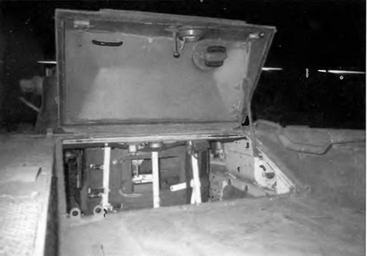

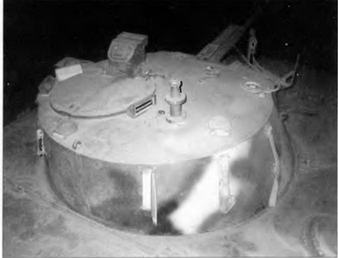

Открытый люк десантного отделения.

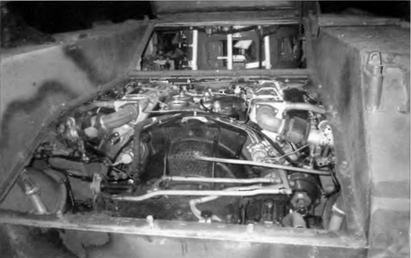

МТО со снятой крышей.

На сетке прицела нанесены прицельный угольник штрихи боковых поправок и шкалы ввода углов прицеливания: БР — для стрельбы из пушки БТ-снарядами; ОФЗ — для стрельбы ОФЗ- и ОТ-снарядами; ПКТ — для стрельбы из пулемета ПКТ. Под шкалами ОФЗ и ПКТ нанесена дальномерная шкала, по которой определяется дальность до цели высотой 2,7 м. Установка прицельной дальности осуществляется с помощью рукоятки ввода углов прицеливания. В ночную ветвь проецируется только центральная часть дневной сетки с прицельным угольником и со штрихами боковых поправок. Штрихи и сетки видны только при включении цепей стрельбы.

Зенитный прицел ПЗУ-8 предназначен для поиска воздушных целей, слежения за воздушными целями и наведения пушки на них при стрельбе с места, поиска наземных целей и наведения пушки и спаренного с ней пулемета на них при сгрельбе с места и с ходу. Прицел ПЗУ-8 представляет собой монокулярный перископический прибор с панорамной головкой. Кроме прицелов наводчик-оператор пользуется четырьмя перископическими приборами ТНПО-170А с углом поля зрения 6*30'.

Электромеханический стабилизатор вооружения 2Э36-3 предназначен для стабилизации и стабилизированного наведения в горизонтальной и вертикальной плоскостях пушки 2А42 и спаренного с ней пулемета ПКТ в целях обеспечения эффективной стрельбы с ходу и с места по наземным целям, а также с места по воздушным целям. В стабилизаторе предусмотрены два основных режиме! работы: «автомат» и «полуавтомат». Режим «автомат» задействуется для стрельбы с места и с ходу по наземным целям. При этом осуществляется стабилизация и наведение спаренной установки в вертикальной и горизонтальной плоскостях со скоростью от 0,07 до 6 град/с. Работа стабилизатора в режиме «автомат» в плоскости вертикального поведения может осуществляться в диапазоне углов возвышения спаренной установки от -5 до +60 относительно плоскости погона, а в плоскости горизонтального наведения — при круговом вращении башни.

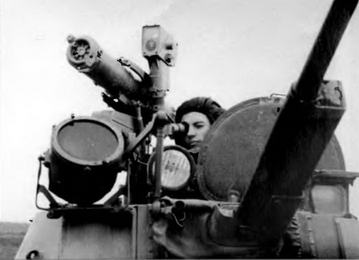

Пусковая установка 9П135М с контейнером ПТРК «Фагот»».

Перебросочная скорость в горизонтальной плоскости составляет 30 град./с. Режим «полуавтомат» является основным при стрельбе из спаренной установки по воздушным целям. В этом режиме также обеспечивается стабилизация и стабилизированное наведение спаренной установки в вертикальной и горизонтальной плоскостях, по с меньшей точностью стабилизации, чем в режиме «автомат» и большими скоростями: от 0,1 до 30 град/с в вертикальной и 35 град/с в горизонтальных плоскостях.

На машине предусмотрены следующие блокировки стабилизатора: при открытых люках механика-водителя или десанта, при размещении ПУ 9П135М в боевом положении на крыше башни, при подаче команды ПАЗ, при установке пушки или башни на стопор. При открытом люке, подаче команды ПАЗ или установке ПУ 9П135М отключаются электромагниты подъемного и поворотного механизмов, при этом приводы BН и ГН переключаются на ручное управление. При фиксации пушки на стопор отключается электромагнит подъемного механизма, управление приводом ВН исключается, управление приводом ГН сохраняется. При установке башни на стопор отключаются электромагнит поворотного механизма и управление приводом ГН, управление приводом BН сохраняется.

Принцип работы стабилизатора вооружения основан на том, что при движении машины башня вместе с корпусом под действием внешних сил отклоняется от исходного положения, увлекая за собой пушку. Вместе с башней отклоняются гиротахометры, которые вырабатывают сигналы, пропорциональные величине скорости отклонения башни и пушки и соответствующие по фазе направлению отклонения. Сигнал с гиротахометров подается на вход интегратора, который вырабатывает сигнал, пропорциональный интегралу скоростии, что соответствует величине угла отклонения пушки от исходного положения. Сигнал с выхода интегратора попадает на суммирующий усилитель и дальше на усилитель напряжения, где усиливается и поступает па вход широтно- импульсного модулятора. Модулятор преобразует этот сигнал постоянного напряжения в сигнал импульсного напряжения с шириной импульса, пропорциональной величине напряжения на входе модулятора. Импульсный сигнал с модулятора через усилитель мощности поступает на обмотку якоря электродвигателя подъемного механизма или механизма поворота башни, который поворачивает пушку или башню в сторону, противоположную отклонению корпуса машины, тем самым удерживая ее в направлении на цель с точностью до величины ошибки стабилизации.

У стрелка-пулеметчика, сидящего справа от водителя установлен перископический обогреваемый прибор наблюдения-прицел ТНПП-220А, в котором ветвь прицела имеет полуторакратное увеличение и угол поля зрения 10°. а ветвь прибора наблюдения — углы обзора по вертикали 21°, по горизонту 87°. Перед сиденьем стрелка-пулеметчика находится курсовая пулеметная установка. Угол максимального возвышения установки составляет +7°, снижения -5° угол горизонтального наведения курсового пулемета 21°.

В распоряжении командира имеется танковый перископ ТПК-2 Установка прибора на БМД-2 аналогична установке на САО 2С9 «Нона» ТПК 2 предназначен для наблюдения за местностью, распознавания целей, определения дальности до них, целеуказания и корректирования артиллерийского огня и представляет собой перископический прибор с переменным увеличением 1х и 5х. Поворот прибора в горизонтальной плоскости осуществляется на угол ±35° относительно продольной оси машины. Кроме ТПК-2 слева от командира установлен перископический прибор ТНПО-170А. Стрелки-десантники используют два обогреваемых прибора ТНПО-170А и перископический прибор МК-4С (в крышке кормового люка).
