Страна
Класс и тип корабля-носителя
Модификация СУО
Станция сопровождения
Радиолокатор подсветки цели
Австралия
ФР УРО типа «Анзак» (ANZAC или МЕКО 200ANZ)
Mod.2
«Си Викинг» (Sea Viking)
Mk73
Бельгия
ФР УРО типа «Вилинген» (Wielingen)
Mod.2
WM 25
Mk73
Германия
ФР УРО типа «Бремен» (Bremen или проект 122)
Mod.2
WM 25 / STIR
Mk73
ФР УРО типа «Бранденбург» (Brandenburg)
Mod.3
STIR 180
—
Г
ФР УРО типа «Элли» (Elli) — быв. «Кортенаэр» (Kortenaer)
Mod.3
WM 25/STIR
Mk73 (2 ед.)
ФР УРО типа «Гидра» (Hydra или МЕКО 200HN)
Mod.3
STIR (2 ед.)
Mk73 (2 ед.)
Дания
ФР УРО типа «Нильс Юл» (Niels Juel)
Mod.3
Mk95 (2 ед.)
—
Испания
ФР УРО типа «Дескубьерта» (Descubierta или Corbetas)
Mod.2
WM 25
Mk73
Италия
ФР УРО типа «Лупо» (Lupo)
Mod.2
Mk95
–
Канада
ФР УРО типа «Галифакс» (Halifax)
Mod.3
STIR (2 ед.)
Mk73 (2 ед.)
Нидерланды
ФР УРО типа «Тромп» (Tromp)
Mod 2
WM 25
Mk73
ФР УРО типа «Якоб ван Хемскерк» (Jacob van Heemskerck)
Mod.3
STIR (2 ед.)
Mk73 (2 ед.)
ФР УРО типа «Кортенаэр» (Kortenaer)
Mod.3
WM 25 / STIR
Mk73 (2 ед.)
ФР УРО типа «Карел Доорман» (Karel Doorman)
Mod.3
STIR (2 ед.)
Mk73 (2 ед.)
Новая Зеландия
ФР УРО типа «Анзак» (ANZAC или МЕКО 200ANZ)
Mod.2
«Си Викинг» (Sea Viking)
Mk73
Норвегия
ФР УРО типа «Осло» (Oslo)
Mod.2
Mk95
Mk73
ОАЭ
ФР УРО типа «Абу-Даби» (Abu Dhabi или «Кортенаэр»)
Mod.3
WM 25/STIR
Mk73 (2 ед.)
Португалия
ФР УРО типа «Васко да Гама» (Vasco da Gama)
Mod 3
STIR (2 ед.)
Mk73 (2 ед.)
США
АВМА типа «Нимиц» (Nimitz)
Mod.3
Mk95 (3 ед.)**
—
АВМ типа «Китти Хок» (Kitty Hawk)
Mod.3
Mk95 (3 ед.)**
—
АВМА типа «Джон Ф. Кеннеди» (John F. Kennedy)
Mod.3
Mk95 (3 ед.)**
—
АВМА «Энтерпрайз»
Mod.3
Mk95 (3 ед.)“
—
ЭМ типа «Спрюэнс» (Spruance)
Mod.2
Mk95**
—
Универсальные десантные корабли типа «Уосп» (Wasp)
Mod.3
Mk95 (2 ед.)**
—
Универсальные транспорты снабжения типа «Сакраменто» (Sacramento)
Mod.3
Mk95 (2 ед.)
—
Универсальные транспорты снабжения типа «Сапплай» (Supply)
Mod.3
Mk95 (2 ед.)
—
Таиланд
ФР УРО типа «Наресван» (Naresuan)
Mod.3
STIR (2 ед.)
Mk73 (2 ед.)
Турция
ФР УРО типа «Явуз» (Yavuz или МЕКО 200TN)
Mod.3
STIR (2 ед.)
Mk73 (2 ед.)
ФР УРО типа «Барбаросса» (Barbaras или МЕКО 200TN НА)
Mod.2
STIR
Mk73
Южная Корея
ЭМ УРО типа «Окпо» (Окро или KDX-2)
Mod 3
STIR (2 ед.)
Mk73 (2 ед.)
Япония
ЭМ
типа «Харуна» (Haruna)Mod.2
«Тип 2-12»
—
ЭМ типа «Сиранэ» (Shirane)
Mod.2
WM 25
—
ЭМ УРО типа «Хацуюки» (Hatsuyuki)
Mod.2
«Тип 2-12»
—
ЭМ УРО типа «Такацуки» (Takasuki)
Mod.2
«Тип 2-12»
—
ЭМ УРО «Асагири» модернизированный (Mod. Asagiri)
Mod.3
«Тип 2-12»
—
* Приводится по данным справочника: Jane's Naval Weapon Systems. Edited by E.R. Hooton. Issue 42. cmp. 263. 264 и 561, а также Issue 41. cmp. 401-406.
** В составе системы AN/SWY-1.
До 1979 г. пульт Mk86 выпускался итальянской компанией «Селения» (Selenia), но затем этим занялось канадское подразделение компании «Рейтеон». Последняя производит большую часть оборудования системы управления огнем типа Mk91, но ряд комплектующих все же приобретается у других компаний: датской «Термы» (Terma; антенные приемные устройства ультракоротковолнового диапазона), канадской SED (частотный преобразователь передатчика: до 1986 г. этим занималась датская компания NEA-Lindberg), голландской «Бронсверк МУС» (Bronswerk MWS; электронное оборудование с системой жидкостного охлаждения), компании NFT (палубная опора РЛС системы управления огнем) и голландской «Фоккер» (Fokker; прибор управления радиолокатором). Печатные платы цифровой ЭВМ, а также датчик типа Mk73, преобразователь сигналов типа Mk80 и прибор обработки данных типа Mk17 поставляют бельгийская MBLE и турецкая «Аселсан Милитари Электроник Индастриз» (Aselsan Military Electronic Industries).
Отличительной особенностью системы управления огнем типа Mk91, по заявлению ее разработчиков, является большая по сравнению с другими системами аналогичного назначения эффективность действия по малоразмерным низколетящим высокоскоростным воздушным целям, т.е. современным противокорабельным ракетам, в том числе и сверхзвуковым. В данном случае СУО и ЗРК переводятся в автономный режим работы, имея также возможность получения необходимых данных от внешних источников.
После выработки данных целеуказания они (т.е. данные ЦУ) поступают на пульт офицера-оператора типа Mk86: здесь определяются данные для стрельбы, назначаются ЗУР, в ракету вводятся необходимые данные, а на пусковую установку типа Mk29 подаются команды наведения. Установка разворачивается в сторону цели по азимуту и поднимается на оптимальный в данном конкретном случае угол. В случае, если развернуть пусковую устанвоку на необходимый угол по азимуту невозможно (мешают надстройки), ПУ Mk29 разворачивается на максимально близкий к заданному угол, а в бортовую систему управления ЗУР закладывается команда «обогнутьугол» («fly- around-the-corner»). После выполнения такого маневра ракета выходит на маршрут перехвата.

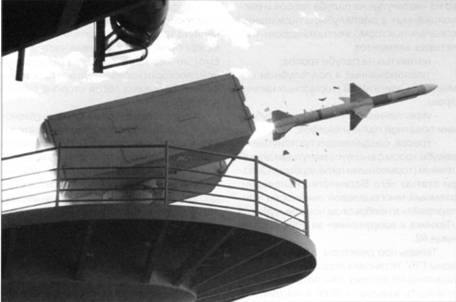

ЗУР RIM-7M сразу после выхода из ячейки ПУ типа Mk29. АВМ «Китти Хок». Учение Tandem Thrust, 1999 г.
Система управления огнем типа Mk91 все еще находится в производстве, и на конец 2005 г. различным заказчикам было поставлено около 120 комплектов данной СУО, информация по носителям которой приведена в таблице.
Главный подрядчик по контрактам на выпуск систем управления огнем типа Mk91 – подразделение «Эквипмент Дивижн» (Equipment Division) американской компании «Рейтеон». Максимальный общий вес оборудования системы – 5,7 т для модификаций «0» и «2» или 10,31 т – для модификаций «1» и «3».
