Силовая установка включает в себя дизельный двигатель серии MTU883 немецкой разработки (но поставляемый американской компанией General Dynamics Land Systems) мощностью 1500 л.с., соединенный с полностью автоматической трансмиссией Renk RK 325, имеющей пять передач. Силовая установка управляется компьютером, который также обеспечивает выдачу необходимой информации водителю. Выхлопной патрубок расположен на правой стороне корпуса.

Боевое отделение и башня находятся в задней части машины, с входным люком в корме корпуса. Как и на предыдущем варианте Мк3, на новом танке башня имеет эллиптическую форму спереди и с боков с боеукладкой в кормовой части. На более ранних версиях танка на башне имелись люки для командира и заряжающего, но на «Меркавах» Мк4 люк имеется только у командира.

Как уже отмечалось, по периметру зад ней части башни подвешены металлические цепи с шарами, прикрывающие нижнюю часть, предназначенные для инициации различных кумулятивных противотанковых боеприпасов до их воздействия на основную броню башни.

Как и на ранних «Меркавах», на новой машине отдан приоритет обеспечению защиты экипажа, для чего боекомплект размещен в защищенных контейнерах, установлены автоматические системы пожаротушения и коллективной защиты от ОМП. Также обеспечен более высокий уровень защиты против мин. На танке «Меркава» Мк4 баллистическая защита выполнена модульной и, как утверждается, обеспечивает более эффективную защиту от современных противотанковых средств при больших углах обстрела.

Установка нового 1500-сильного двигателя позволила перепроектировать корпус танка, на котором усилена защита лобовой части. Обзор с места водителя также улучшен, так как больше нет выпуклости на правой стороне корпуса.

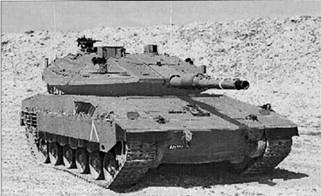

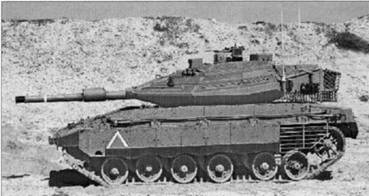

Танк «Меркава» Мк4. Хорошо видно размещение новых модулей специальной брони и изменения конфигурации башни и лобовой части корпуса вследствие этого.

Танки «Меркава» Mk1 и М60А1 на исходных позициях (1982 г.).

«Меркавы» на улицах Бейрута (1982 г.)-

Против автомобилей «Меркавы» демонстрировали самую высокую эффективность.

Кроме того, баллистическая защита включает в себя и защиту крыши башни и корпуса, что повышает живучесть машины при обстрелах сверху. Так как имеется только один люк в крыше башни, то решить проблему повышения защиты ее верхней части с использованием новой пассивной броневой защиты стало легче.

Основное оружие танка — 120-мм гладкоствольная пушка, разработанная компанией IMI (Israel Military Industries), которая является дальнейшим развитием орудия, установленного в танке «Меркава» Мк3. Данная пушка имеет новые противооткатные устройства со сжатым газом и теплоизоляционный кожух ствола, разработанные компанией Video Industries. В походном положении пушка стопорится специальным замком, прикрепленным к верхнему лобовому бронелисту.

Согласно заявлениям израильских военных, новая 120-мм пушка может использовать более мощные боеприпасы с улучшенными характеристиками бронепробиваемости. Также она может вести огонь управляемыми ракетами, хотя известно, что пока они еще не приняты на вооружение израильской армии.

Это 105- и 120-мм снаряды LAHAT (Laser Homing Anti-Tank), управляемые по лазерному лучу, разработанные компаниями Israel Aircraft Industries и МВТ Division (не без участия бывших граждан СССР, уехавших на историческую родину). Они имеют тандемную кумулятивную боевую часть для борьбы с целями, оснащенными динамической защитой, и включают обычную гильзу со стартовым зарядом, запускающим снаряд из ствола танковой пушки с низкой скоростью, после чего на нем раскрываются четыре стабилизатора (руля управления) и запускается маршевый двигатель, разгоняющий ракету до попадания ее в цель. LAHAT имеет полуактивную головку наведения по лазерному лучу. Испытательные стрельбы этими ракетами были выполнены в середине 1999 г.

Компанией IMI также разрабатываются новые боеприпасы с поражением в верхнюю полусферу с системой наведения, использующей принцип «выстрелил и забыл». Они имеют увеличенную дальность стрельбы и разрабатываются в версиях под 105- и 120-мм пушки. Снаряды получили название Excalibur и имеют тандемную кумулятивную боевую часть. Установленная на них современная головка самонаведения осуществляет захват цели и точное наведение на нее. Всеми действиями управляет бортовой компьютер.

Стандартные танковые выстрелы включают в себя боеприпасы с бронебойно-подкалиберными снарядами (APFSDS-T), с кумулятивными (HEAT) и недавно принятыми на вооружение противопехотными осколочными снарядами (АРАМ) для поражения площадных наземных целей и стрельбы по воздушным целям.

Боеприпасы, готовые к применению, расположены в защищенном отсеке. Специальная полуавтоматическая система заряжания позволяет заряжающему выбирать нужный тип боеприпасов для поражения цели. Боеприпасов первой очереди 10 штук. Общее количество 120-мм выстрелов в боекомплекте «Меркавы» Мк4 — 48. При заряжании пушка стопорится под заданным углом.

Вспомогательное оружие состоит из спаренного с пушкой 7,62-мм пулемета и 7,62-мм пулемета, установленного на правой стороне крыши башни. Смонтированный на крыше башни пулемет наводится и используется командиром танка изнутри машины под защитой брони и может поворачиваться на 360°. В качестве дополнительного оружия имеется установленный внутри башни 60-мм казнозарядный миномет.

Боевое прошлое «Меркавы»

Впервые в боевых действиях танки «Меркава» были использованы в ходе войны в Ливане в 1982 г. По различным оценкам, там было задействовано около 200 танков модификации Mkl.

Во многих источниках можно встретить противоречивые оценки боевой эффективности «Меркавы» и противостоящих им (кстати, тоже впервые в реальном бою) советских Т-72 образца 1975 г. (экспортный вариант танка Т-72). По российским источникам, сирийскими Т-72 было уничтожено больше сотни «Меркав», по израильским данным — все с точностью до наоборот. Ясно одно: в противоборство эти танки вступали, и побеждали те, где были лучше подготовлены экипажи.

Некоторые авторы утверждают, что «Меркавы» поражали Т-72 с дальности до 2000 м бронебойно-подкалиберными снарядами, а Т-72 могли «достать» «Меркаву» только с 1500 м. С последней цифрой я абсолютно согласен, а насчет первой можно поспорить, хотя при стрельбе в бортовые проекции Т-72 из 105-мм пушки «Меркавы» это вполне реально. В лобовую проекцию 105-мм пушка М68 НИКАКИМ (!) снарядом тех лет Т-72 не пробивает и с 1000 м! Это я заявляю ответственно, так как сам лично видел корпуса и башни Т-72, «отстрелянные» из этих пушек с дальности 1000 м. Ни одной пробоины не было. Да и быть не могло, ведь создавался Т-72 уже с учетом того, чтобы противостоять огню английской 105-мм пушки (а на всех танках НАТО 1960-1970-х гг. стояла именно она, выпускаемая по лицензии в разных странах). Поэтому в начале 1970-х гг. в ФРГ стали разрабатывать 120-мм танковую гладкоствольную пушку, которая могла бы бороться с советскими Т-64 и Т-72.

Да, отмечены случаи, когда «Меркавы» поражали огнем своих пушек сирийские Т-72. Это бывало, как правило, при попадании колонн сирийских подразделений в засады и огневые мешки, когда по ним велся массированный перекрестный огонь из ПТРК, танков и других огневых средств.

Доставалось и «Меркавам» от Т-72, да и не только. Надо отметить, что во время этих боев подтвердилась хорошая живучесть «Меркав». Часто после пробития брони этого танка в нем не возникало возгораний и, соответственно, детонации боекомплекта. Хотя и «Меркавы» горели. Известен случай, когда после попадания осколочно-фугасного снаряда Т-72 под башню «Меркавы» она слетела. Об этом мне поведал участник тех событий, в то время командир разведвзвода, сирийский офицер Мазин Фаури.
