альфа = n * р * 100% / q, где
n – число пуль; р – масса одной пули; q – масса окончательно снаряженного снаряда.
Для пулевых шрапнелей коэффициент использования не превосходил 45%, для стержневых шрапнелей составлял всего около 34%, тогда как для картечей с металлической оболочкой он достигал 65-80%, а с картонной оболочкой – 95%. Так что не зря в работе «Курс артиллерии» (1941 г.) отмечалось: «В настоящее время картечь находит широкое применение в танковой и противотанковой артиллерии».
Основные характеристики картечи, состоявшей на вооружении отечественных танковых и противотанковых систем, представлены в табл. 9.
Корпус (оболочка) картечи изготавливался из листового железа или картона высокой прочности. Картонные и
Корпус картечи мог иметь цилиндрическую или цилиндро-оживальную форму (такая применялась, главным образом, в германских картечах периода Второй мировой войны).
Для фиксации положения картечи в гильзе в выстрелах патронного заряжания или в каморе ствола (при выстрелах раздельного заряжания) на металлической оболочке выдавливался кольцевой выступ, а к картонной оболочке прикреплялся поясок из нескольких слоев тесьмы, пропитанных специальным клеем. При выстреле этот выступ или поясок картечи функций ведущего пояска не выполнял и для этой цели не предназначался. На некоторых корпусах картечи после их окраски эмалью наносилась черной краской кольцевая полоса, служащая для обозначения фиксации положения в гильзе при патронировании.
Картечные пули изготавливались из сплава свинца и сурьмы, при этом в отечественных картечях обычно ничем не заливались и имели возможность некоторого перемещения внутри корпуса. В немецких и французских картечях пули заливались гипсом, озокеритом или пересыпались песком.
В Советской Армии картечь в разные периоды времени состояла на вооружении танковой, противотанковой, батальонной, полковой и дивизионной артиллерии в калибрах 37,45, 57 и 76 мм, т.е. входила в боекомплект орудий, действующих непосредственно на передовой. Картечный снаряд [Д-240 (выстрел УЩ-243), входивший в боекомплект 45-мм противотанковых (батальонных) пушек 19-К, 53-К, М-42, танковых 20-К и 20-КМ, включал 137 пуль. Картечь оставалась на вооружении и в первые послевоенные годы и входила в состав боекомплектов артиллерийских орудий, предназначавшихся для укрепленных районов.
Блок готовых поражающих элементов.
Схема устройства 37-мм унитарного выстрела с картечью.
105-мм германская картечь периода Второй мировой войны.
Таблица 9
Калибр, мм
Материал корпуса (оболочки)
Масса картечи, кг
Количество пуль, шт
Диаметр пули, нм
Масса пули,г
Коэффициент использования , %
45
сталь
2,15
128
12,7
10,8
65,5
45
картон
1,55
137
12.7
10,8
95,5
76.2
картон
6,23
549
12,7
10,8
95,0

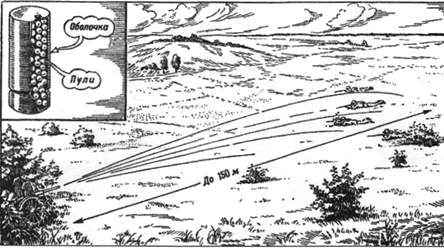

Иллюстрация по устройству и принципу действия картечи.

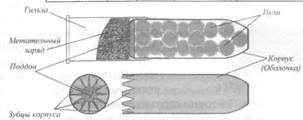

120-мм картечный снаряд М1028.
Артиллеристы и танкисты хорошо знали, что наиболее эффективное применение картечи наблюдалось на коротких дистанциях и по открытой живой силе. Например, в книге «Артиллерия» (1938 г.) имеется иллюстрация, где наглядно показан принцип действия картечи. Опыт применения таких боеприпасов в советско-финляндской войне 1939-1940 гг., а также в годы Великой Отечественной войны подтвердил отличные свойства картечи как могущественного средства борьбы артиллерии с атакующей пехотой и сопровождающими ее открыто расположенными огневыми средствами противника.
Во-первых, при выстреле картечью артиллеристам не требовалось прицеливания, как при использовании других типов снарядов.
Во-вторых, поражаемая пулями зона составляла для 45-, 57- и 76-мм танковых, противотанковых и полковых пушек, соответственно, – до 150, 200 и 250 м в глубину, при этом ширина поражаемой площади по фронту составляла 30, 40 и до 50 м. Плотность поражения при стрельбе картечью по сравнению со стрельбой шрапнелью с установкой взрывателя «на картечь» была значительно выше.
В-третьих, если перед огневой позицией находился твердый (скалистый) грунт, то эффективность поражения возрастала за счет рикошетирующих от него пуль.
Расчеты полковой и противотанковой артиллерии применяли картечь до конца Великой Отечественной войны. Так, Герой Советского Союза, участник штурма Берлина капитан М.Ф. Толкачев вспоминал эпизод боя истребительно-противотанковой батареи: «Немцы снова пошли в атаку. На этот раз пехота шла в сопровождении бронетранспортеров, с которых немцы стреляли из пулеметов… Немцы наседали, стремясь обойти нас с флангов. Одной группе немцев удалось довольно близко подойти справа к нашей батарее. Я приказал расчету Кордюка повернуть орудие на 90 градусов и ударить картечью, а сам прильнул к ручному пулемету. Эта атака также закончилась для немцев провалом; оставляя убитых, они отошли на исходный рубеж. Так удерживали мы в своих руках автостраду до подхода нашей пехоты».
Маршал Советского Союза К. К. Рокоссовский, описывая отражение 40-м стрелковым корпусом контрудара противника из района Руммельсбурга 3 марта 1945 г., указывал: «Решающую роль сыграли отвага и мастерство артиллеристов истребительнопротивотанковых частей. Развернувшись на виду у противника, они били прямой наводкой по его танкам, а картечью уничтожали пехоту. Бой был жестоким. Мы его выиграли…»
В то же время на использование картечи имелись технические ограничения. Известно, что категорически запрещалось ведение стрельбы картечью из орудий, имеющих дульный тормоз, так как разрушение корпуса картечи в процессе выстрела происходило в канале ствола.
Аналогичные ограничения действовали и в германской артиллерии в период Второй мировой войны: использовать картечь для стрельбы разрешалось только из определенных типов артиллерийских орудий, таких как: 105-мм средняя башенная пушка (т. 10 cm К.Т.), средняя казематная пушка (т. 10 cm К.К.), 105-мм удлиненная башенная пушка (lg. 10 cm К.Т) и 150-мм тяжелая башенная гаубица (s.H.T.), в состав боекомплектов которых входили картечные снаряды 105-мм и 150-мм.
В наши дни, когда о картечи вновь стали основательно забывать, появилась информация, что в декабре 1999 г. штаб контингента войск США в Южной Корее выдвинул требования на разработку 120-мм танкового выстрела для поражения живой силы на дальности 100-300 м, а в декабре 2004 г. на вооружение уже был принят 120-мм унитарный выстрел с картечным снарядом М1028. В настоящее время ведется его мелкосерийное производство.
