34.30.009-2
Днище ниши
1
20
75
6
34.30.010-1
Крышка люка
1
15
68
7
34.30.011-2
Дверца ниши
1
45
78
8
34.30.014
Заглушка
1
15
1,83
9
34.30.015
Воротник люка вентиляции
1
13
2,4
10
34.30.017-1
Задний лист крыши башни
1
15
23
11
34.30.018-2
Правый
1
45
460
12
34.30.019-2
Левый лист башни
1
45
460
13
34.30.117
Колпак люка вентиляции
1
10
4,75
14
34.30.192
Накладка
2
25
7,75
15
34.30.1903-1
Щиток
1
10
4,44
ЗАЩИТА ВООРУЖЕНИЯ
1
34.31.001
Корпус защиты Л-11
1
25
58
2
34.31.002
Лобовая крышка
1
25
44
3
34.31.003
Привинтной щит
1
15
30
4
34.31.008
Заслонка
2
15
0.28
5
34.31.043
Щит маски Л-11
1
30
44
ПРОЧЕЕ
1
34.11.002
Крышка ведущего колеса
2
20
3,3
2
34.12.003
Диск поддерживающего колеса
8
29,2
3
34.12.013
Крышка поддерживающего колеса
10
20
5.5
4
34.15.006
Крышка ленивца
2
20
5.06
В результате дальнейших переговоров стороны пришли к компромиссу: изготовление литых деталей 34.29.019 и 34.16.003 брал на себя завод №183, а Мариупольский завод, в свою очередь, обязался поставлять носовую балку с готовыми отверстиями с нарезанной резьбой под гужоны. Таким образом, вопрос с поставкой бронедеталей на завод №183 формально был решен. Согласно заключенному договору, Мариупольский завод обязывался поставить в 1940 г. всего 775 комплектов бронедеталей корпусов и башен Т-34 по прилагаемой описи (см. табл. №9) комплектно, со следующей разбивкой по месяцам: июнь – 20, июль – 40, август – 75, сентябрь – 120, октябрь – 140, ноябрь – 170, декабрь – 200. Необходимо отметить, что в 775 комплектов входили 10 комплектов, поставленных Мариупольским заводом в апреле для машин установочной серии.
Кроме работ по оптимизации конструкции броневых деталей, в мае-июне 1940 г. специалисты опытного отдела завода №183 активно вели работы по улучшению боевых и эксплуатационных качеств танка Т-34. В частности, в середине мая состоялись испытания системы механического сервоуправления, разработанной конструктором КБ 520 П.П. Васильевым.
В предлагаемой системе сервоуправления уменьшение усилий, прилагаемых водителем к органам управления машиной во время движения, достигалось механическим путем благодаря взаимодействию системы рычагов и вспомогательных пружин. Сервопривод действовал при выключении бортовых фрикционов и при затяжке тормозных лент рычагами. Кроме того, изменением конструкции возвратных пружин на тормозных тягах было снижено усилие, прилагаемое к педали горного тормоза при торможении. Эту систему планировалось устанавливать на серийные танки вместо пневматического сервоуправления, показавшего себя не с лучшей стороны во время войсковых испытаний опытных образцов Т-34.
Опытная система механического
сервоуправления была смонтирована на машину №311-18-3 (опытный «Танк №2») и прошла испытания в период с 12 по 15 мая 1940 г. За время испытаний танк прошел 278 км по песочным и грунтовым дорогам. Управляли машиной опытные водители цеха 530 И.Г. Битенский и Н.Ф. Носик. Ниже приведем результаты, полученные в ходе испытаний, и выводы, отраженные в Акте №013 от 15 мая 1940 г.:В результате испытаний заметных дефектов в работе механического сервоуправления не наблюдалось. По мнению всех участников испытаний, которые непосредственно управляли машиной, и в частности, опытных водителей спецмашин, предлагаемая конструкция механического сервопривода на маш.
А-34, не требует особого навыка (или выучки) для пользования им при управлении машиной, не вызывает заметной усталости в процессе вождения, не требует особых регулировок и сложного ухода. Замеры усилий, прилагаемых к рычагам борт, фрикционов, с помощью динамометра, при разворотах машины на 360°, на 1 и 2-й передачах, на сухом грунте и песке, дали следующие результаты:
1. На сухом грунте:
а) На 1-й передаче на месте – 18-24 кгр (разворот на 360')
б) На 2-й передаче с минимальным радиусом – 16-22 кгр (разворот на 360’)
2. На неглубоком песке:
а) На 1-й передаче на месте – 18-30 кгр (разворот на 360’)
б) На 2-й передаче с минимальным радиусом – 20-30 кгр (разворот на 360").
Во время движения машины на 3-й и 4-й передачах, усилия, прикладываемые к рычагам борт, фрикционов при поворотах не превышали 15 кгр.
Выводы комиссии
1. Исходя из данных, полученных в процессе испытаний, комиссия считает целесообразным ввести в серийное производство предлагаемую т. Васильевым конструкцию механического сервоуправления для маш. «А-34», как принципиально отвечающую предъявляемым ей требованиям (взамен пневматического сервоуправления) и имеющую ряд преимуществ перед пневматическим сервоуправлением, а именно:
а) Простое в изготовлении.
б) Не требует сложного ухода при эксплоатации.
в) Не требует особых навыков от водителя в управлении машиной.
г) Не вызывает заметной усталости у водителя во время вождения машины.
2. Комиссия считает необходимым оборудовать первую опытную партию машин «А-34» механическим сервоуправлением, испытанной конструкции, взамен пневматического.
3. В процессе окончательного оформления чертежей механического сервопривода для серийного производства, бюро 520 предусмотреть максимально возможную прочность и износоустойчивость деталей для обеспечения надежной работы механизма на машине.
4. Кроме указанного, комиссия считает необходимым цеху 540 произвести испытание одного-двух комплектов сервомеханизма на гарантийный километраж. [5].
После проведения испытаний, 21 мая 1940 г., руководство завода №183 отправило в АБТУ и Главспецмаш письмо № С02635 следующего содержания:

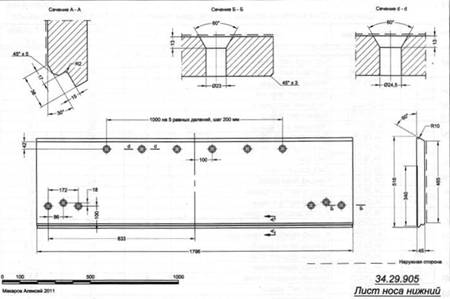

Чертеж нижнего носового листа (деталь 34.29.905).

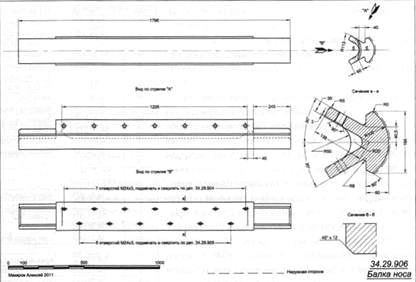

Чертеж балки носа (деталь 34.29.906).
При сем препровождаем один экземпляр акта №0013 от 15/5-40 г. по результатам испытания механического сервопривода на танке «Т-34». Испытания производились на дистанции в 278 км и дали положительные результаты. На основании полученных данных, з-дом им. Коминтерна принято решение ввести конструкцию механического сервопривода (предложенную конструктором завода т. Васильевым П.П.) в серийное производство для танков «Т-34», взамен пневматического сервопривода, ранее установленного на опытных образцах машин «Г-34».
