Полярная диаграмма излучения танка ИС-3.

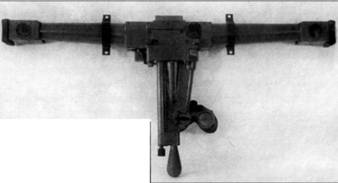

Дальномер ПТЦ-13.

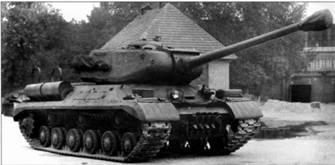

Установка дальномера ПТЦ-13 в командирской башенке танка ИС-2.

Установочный макет(броневая защита) дальномера ПТЦ-13 (крышка снята) на командирской башенке танка ИС-2.

Испытания проводились с целью выявления эффективности стрельбы с использованием дальномеров, определения преимущества того или иного типа дальномера, а также выбора типа дальномера для его использования в танках и САУ. Как показали результаты испытаний, эти дальномеры обеспечивали измерение дальности и стрельбу из пушки на дистанциях от 400 до 6000 м.

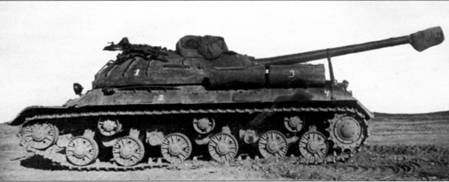

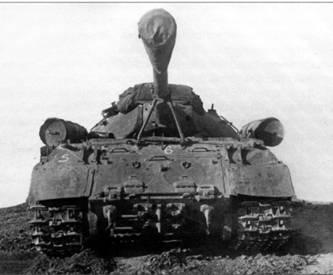

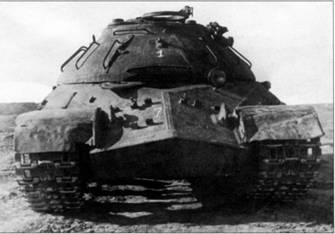

В 1947 г. с целью исследования энергетических характеристик танков в период с 11 сентября по 4 октября на НИИБТ полигоне прошли испытания образцов бронетанковой техники, в том числе, тяжелого танка ИС-3 на тепловое излучение. Работы велись совместно ИРиАП и НИИИ ВС. Как показали результаты испытаний, танк ИС-3 обладал наилучшей конструкцией и расположением выпускных труб по сравнению с другими машинами (Т-44, СУ-76, БА-64, американский легкий танк М-24). При движении машин нагреваемыми частями являлись выпускные трубы,броневые листы, находившиеся вблизи этих труб, а также броневые листы, располагавшиеся рядом с радиаторами системы охлаждения двигателя. Так, например, нагрев выпускных труб танка ИС-3 до 85'С происходил через 50 мин после пуска двигателя, в дальнейшем температура труб на холостом ходу достигала 100"С, при движении танка — 220-270°С, при этом величина максимальной интенсивности излучения составляла 127 Вт/стер.

Обнаружение танков по их тепловому излучению осуществлялось с помощью теплоблока «Леопард 45», при этом максимальная дальность обнаружения составляла до 3600 м. На основании результатов проведенных исследований были сделаны выводы о необходимости использования экранировки выпускных труб и их рационального размещения на машинах (по типу танка ИС-3), так как от их расположения зависела направленность и интенсивность теплового излучения.

С учетом результатов испытаний трофейных оптических дальномеров в 1946 г. на НИИБТ полигоне в период с 30 марта по 10 августа 1948 г. на танке ИС-2 прошли испытания отечественных дальномеров: горизонтальнобазного ПЦТ-13 и вертикальнобазного ПЦТ-13а конструкции ГОИ им. Вавилова.

Дальномер ПТЦ-13 (база 800 мм, увеличение 10х ) монтировался в установочном макете (стальная броневая коробка) на крыше командирской башенки, при этом смотровой прибор командира МК-4 и турельная установка зенитного пулемета ДШК снимались. Для прохода нижней части дальномера внутрь командирской башенки в основании стальной коробки имелось прямоугольное отверстие. Крепление дальномера в установочном макете (в специальных цапфах с резиновыми амортизаторами) обеспечивало возможность наблюдения и измерения дальностей до цели с углами места от -5 до +16". Искатель дальномера, имевший поле зрения 12' и увеличение 4х , позволял распознать цель на дистанции свыше 2000 м. Однако крепление дальномера в установочном приспособлении было ненадежным. При движении танка или при работе двигателя на холостом ходу имелась сильная вибрация нижней части поля зрения, что не позволяло производить измерение дальности. При стрельбе с коротких остановок определение дальности производилось с заглушенным двигателем. Тем не менее количество пораженных целей при стрельбе с места и коротких остановок при использовании дальномера ПТЦ-13 было в среднем в 2 раза больше, чем при глазомерном определении дальности, а время, затрачиваемое на стрельбу и поражение цели, – меньше (при стрельбе с места – 104 с вместо 125 с, с коротких остановок, соответственно, 80 и 100 с). Наряду с танком ИС-2 была признана возможной и установка дальномера ПТЦ-13 в танке ИС-3. При монтаже дальномера, высота машины увеличивалась на 180 мм.

Дальномер ПТЦ-13а (база – 500 мм, увеличение – 10х ) крепился в шаровой опоре установочной плиты, которая монтировалась вместо штатного смотрового прибора заряжающего. В шаровую опору дальномер вставлялся снизу, из башни танка, и удерживался в ней тремя роликами. Шариковая опора обеспечивала свободную наводку дальномера по всем направлениям и установку линии раздела перпендикулярно линиям цели. К недостаткам дальномера относились несовершенство способа измерения дальности – за счет наводки центра линии раздела на цель и совмещения горизонтальных линий изображения в одно целое наклоном дальномера. Кроме того, дальномер не имел механизмов выверки по высоте и дальности, а наличие трех выходных зрачков (из которых только средний являлся рабочим) затрудняло наблюдение. Два крайних при работе с дальномером мешали наблюдению (особенно при слабом освещении). Крепление дальномера с помощью трех роликов было ненадежным (в процессе работы имели место случаи выпадения дальномера).

Меткость стрельбы при использовании дальномера ПТЦ-13а была выше, чем при глазомерном определении дальности, но ниже, чем с дальномером ПТЦ-13. Количество пораженных целей при стрельбе с места и коротких остановок в 1,5 раза превышало количество аналогичных целей при глазомерном определении дальностей. Среднее время на стрельбу и поражение целей соответственно составляло 123 и 126 с – при стрельбе с места, 83 и 100 с – при стрельбе с коротких остановок. Работа с дальномером ПТЦ-13а при установке на тяжелых танках ИС-2 и ИС-3 (по оценке) была затруднена из-за малых габаритов командирских башенок. Кроме того, возвышающаяся над танком часть дальномера (630 мм) не имела никакой защиты от поражения пулями и осколками снарядов.

В процессе испытаний дальномеры ПТЦ-13 и ПТЦ-13а не обеспечили требуемой точности при замере дальности. Тем не менее, лучший результат по меткости стрельбы и точности измерения дальностей продемонстрировал горизонтальнобазный дальномер ПТЦ-13. Срединная ошибка измерения дальностей (выраженная в % к истинной дистанции) превышала 4,75% для дальномера ПЦТ-13 и 5,4% – для дальномера ПТЦ-13а (при допустимой ошибке для оптических дальномеров – 4%). Однако после конструктивной доработки (увеличение базы до 1000 мм, кратности до 12-15*) и устранения выявленных недостатков комиссией, проводившей испытания, было рекомендовано представить дальномер ПЦТ-13 для дальнейших испытаний.

В период с 1 октября по 10 декабря 1948 г. на НИИБТ полигоне вместе со средним танком Т-54 прошел испытания танк ИС-3 с установками ТКБ-450А и ТКБ-451, приспособленными для крепления 7,62-мм пулемета Калашникова с криволинейной насадкой ствола и 7,62-мм пистолета-пулемета ПП-41 (обр.1941 г.) с криволинейным стволом и прицелом ППКС. При проведении испытаний монтаж установок осуществлялся в специальном основании, крепившемся в проеме входного люка заряжающего. Использование этих установок обеспечивало ведение кругового огня и поражение живой силы противника в непосредственной близости от танка. По результатам испытаний наиболее удобной для использования в танке ИС-3 была признана установка ТКБ-451 вследствие малых габаритов. Одним из основных недостатков установок ТКБ-451 и ТКБ-450А являлась невозможность заряжания пушки при установленных автомате (пистолете-пулемете) и прицеле и необходимость перемещения стреляющего при переносе огня по горизонту. Дальнейшие работы в этом направлении применительно к танку ИС-3 были прекращены.

С целью определения влияния некоторых факторов на прицельную скорострельность танка ИС-3 на НИИБТ полигоне при участии НИИ-3 ААН в период с 20 июня по 12 июля 1951 г. были проведены соответствующие испытания, результаты которых показали, что средняя прицельная скорострельность пушки при большой натренированности заряжающего может достигать 3,6 выстр./мин (по ТТХ – 2-3 выстр./мин). Среднее время одного цикла выстрела составляло 16, 5 с и складывалось из удаления стреляной гильзы из откидного ограждения пушки (2,9 с), заряжания пушки (9,5 с), исправления наводки и производства выстрела (3,1 с), отката и наката пушки (1,0 с). Исходя из этого, скорострельность из танка ИС-3 могла быть повышена за счет устранения зависания стреляной гильзы и исключения сбиваемости наводки орудия в процессе заряжания.

Для устранения зависания гильзы в откидном ограждении пушки было рекомендовано проработать вопрос об установке на откидном ограждении отражателя гильз, а для исключения сбивания наводки и колебаний пушки при ее заряжании – создать небольшой перевес на дульную часть орудия при наличии выстрела в каморе ствола. Дальнейшее повышение прицельной скорострельности можно было обеспечить за счет введения механизации процесса заряжания.

Кроме того, в процессе испытаний была проведена оценка возможности доступа заряжающего к боеукладкам пушки и отработаны приемы ее заряжания. Наилучшими для доступа являлись 17-местная снарядная боеукладка на полке башни в откидных лотках, размещавшихся от вентилятора в сторону заряжающего, и пятиместная гильзовая боеукладка, располагавшаяся на раме, прикрепленной к центральной колонке ВКУ, поскольку позволяли заряжать пушку при всех показаниях башенного угломера и при любых углах вертикальной наводки пушки.

Дал ьномер ПТЦ-13а.

Установка дальномера ПТЦ-13А в башне танка ИС-2.

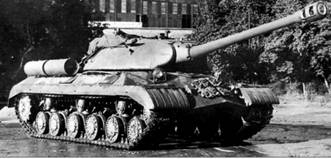

Танк ИС-3 с установкой ТКБ-450А и ТКБ-451. НИИБТ полигон, 1948г.

Опыт эксплуатации двигателей типа В-2, устанавливавшихся на танках ИС-2 и ИС-3, показал их достаточную надежность. Вместе с тем, несмотря на строгое соблюдение в войсках условий пуска двигателей в условиях низких температур окружающего воздуха на данных танках наблюдались случаи выплавления свинцовистой бронзы коренных подшипников. Причем выплавление подшипников часто происходило при пуске и прогреве двигателей В-2 при температуре окружающего воздуха – 10-15’С. Эти обстоятельства указывали на то, что для безаварийной эксплуатации двигателей В-2 в условиях низких температур на танках, не имевших надежных индивидуальных средств обогрева, было недостаточно предварительно разогреть двигатель до такого теплового состояния, при котором обеспечивался его пуск. Для нормального функционирования подшипников коленчатого вала после пуска двигателя и его работы под нагрузкой необходимо было непрерывное и достаточное поступление масла на трущиеся поверхности подшипников, обеспечивавшееся безотказностью масляного насоса.
