— диаметр электромотора подъемного механизма должен быть оставлен без изменения;
— проектирование и изготовление деталей крепления пушки по- походному и его установку поручить Л КЗ, как непосредственно связанному с конструкцией башней. Крепление должно быть согласовано с гнездами на казеннике пушки, ранее изготовленной и утвержденной под конструкцию башни танка ИС-7 выпуска 1946 г,

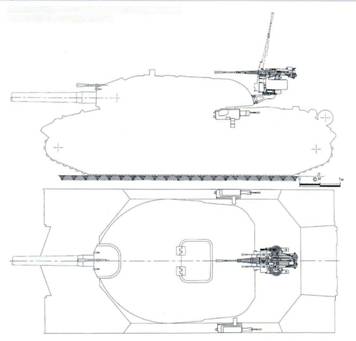

Размещение дистанционной спаренной зенитной установки 14,5-мм пулеметов Ш-3 на танке ИС-7.
Окончательное
В итоге был составлен протокол о конструктивных изменениях и переделке образцов 130-мм пушки С-70, утвержденный Министерствами транспортного машиностроения, вооружения, ГАУ ВС И ГБТУ ВС. Для трех последующих образцов пушки С-70 в этом документе определялись следующие размеры и изменения:
— наибольший предельный радиус сферы обметания орудия — 2312 мм;
— наибольшая ширина орудия по откидному ограждению — 708 мм (при ширине левой стороны от осевой линии 330 мм);
— для заводских испытаний опытных образцов следовало изготовить подъемные механизмы с диаметром электродвигателя — 112 мм. Одновременно НИИАВ MB разрабатывал новый подъемный механизм под электромотор диаметром 140 мм с последующей его сдачей не позднее 15 июля 1947 г.;
— наибольшая ширина лотка нового механизма заряжания (согласно чертежу ЛКЗ) — 180 мм, угол лотка — 21 '30', а сопряжение лотка со стопором гильзоотражателя должно обеспечиваться местным вырезом и выштамповкой в лотке;
— НИИАВ MB и ЛКЗ должны разработать и установить по месту систему смазки направляющихлюльки, а масленки Штауфера, как не обеспечивавшие нормальной смазки, — упразднить;
— внести все изменения, предлагаемые ЛКЗ по прилагаемым эскизам, в конструкцию пушки.
В соответствии с данным протоколом НИИАВ MB приступил к разработке детальных чертежей изменяемых узлов и переделке опытных образцов 130-мм танковой пушки С-70. Габаритные чертежи пушки усовершенствованной конструкции НИИАВ MB должен был передать ЛКЗ к 1 апреля 1947 г. Кэтомуже времени ЛКЗ обязывался согласовать с НИИАВ MB и завизировать чертежи установки пушки в башне, а также координаты отверстий (на левой торцевой стороне казенника) для крепления кронштейна стопора орудия по-походному.
Открытым оставался вопрос по механизму заряжания. Решение о порядке его проектирования и изготовления было отдано на рассмотрение министров вооружения и транспортного машиностроения. Однако представители Министерства вооружения и НИИАВ на совещании высказали предложение в целях опытной проверки двух различных схем механизма заряжания и быстрейшей их реализации испытать обе его конструкции (НИИАВ MB и ЛКЗ 232*). Для этого полагалось:
— в башне танка ИС-7 выпуска 1946 г. установить, отладить и подвергнуть испытаниям механизм заряжания, разработанный и изготовленный НИИАВ MB;
— в башне нового варианта установить, отладить и подвергнуть испытаниям механизм заряжания, разработанный и изготовленный ЛКЗ.
Предложение представителей Арткома ГАУ ВС и НТК ГБТУ ВС отличалось от предыдущего тем, что НИИАВ MB дополнительно должен был для новой башни по проекту ЛКЗ выполнить рабочие чертежи и изготовить досылатель, а ЛКЗ — изготовить рабочие чертежи и механизм подачи выстрела на линию заряжания.
С этими предложениями не согласились представители
Министерства транспортного машиностроения, которые полагали, что автоматизация процесса заряжания имела непосредственное отношение к конструкции пушки. Поэтому проектированием и изготовлением механизма заряжания должен был заниматься НИИАВ MB, как это и определялось постановлением правительства.Габаритные чертежи переделанной 130-мм танковой пушки С-70 НИИАВ MB отправил в адрес ЛКЗ 6 мая 1947 г., куда они поступили уже 3 мая. Все введенные изменения по орудию к этому времени уже находились в производстве, НИИАВ MB по требованию ЛКЗ должен был учесть все эти моменты.
Помимо 130 мм танковой пушки С-70 для новых тяжелых танков ЛКЗ и ЧКЗ в НИИАВ MB, в соответствии с договором с ГАУ ВС № 2-162 по ТТТ Арткома ГАУ, был разработан аванпроект 130-мм танковой пушки (индекс «Г6-121») с начальной скоростью бронебойного снаряда 970 м/сек. Рассмотрение проекта новой 130-мм танковой пушки состоялось в Арткоме ГАУ ВС 26 апреля 1947 г.
Общая компоновка пушки Г6-121 и конструкция ее частей были аналогичны компоновке и конструкции частей 130-мм танковой пушки С-70. В качестве баллистического решения пушки Г6-121 использовали баллистическое решение 130-мм зенитной пушки 11-411.
Ствол пушки Г6-121 состоял из свободной трубы, кожуха, дульного тормоза и казенника. При откате он направлялся цилиндрической частью ствола и особыми планками, прикрепленными к казеннику.
Затвор клиновой, вертикальный, с полуавтоматикой копирноготипа. Люлька сваривалась из двух литых частей. Цапфы с игольчатыми подшипниками были впрессованы в гнезда люльки и приварены.
Тормоз отката-наката был выполнен в виде двух одинаковых цилиндров. Гидропневматический накатник также имел два цилиндра. Цилиндры тормозов и накатников крепились в казеннике симметрично (крест на крест), а их штоки — в приливах люльки.
Механизм вертикальной наводки располагался с левой стороны и имел ручной и электромеханический привод. На ограждении пушки размещались спусковой механизм, указатель отката, продольный уровень, рычаг повторного взвода и механизм блокировки ручного спуска. В задней части ограждения находился лоток-отражатель. Пушка была снабжена механизмом продувки канала ствола после выстрела и креплением по- походному.
232*Рассмотренный на совещании проект механизма заряжания, разработанный ЛКЗ под новую башню по заключению совещания экспертов из НИИАВ, обеспечивал требуемую скорострельность и надежность в работе. Было предложено передать имевшиеся проектные материалы по механизму заряжания ЛКЗ в Министерство вооружения на предмет изготовления и комплексного испытания с пушкой С-70.
Дистанционная спаренная зенитная установка 14,5-мм пулеметов Ш-3.
Строенная установка двух 7,62-мм пулеметов РП-46 и 14,5-мм пулемета КПВ-44 со 130-мм танковой пушкой С-70.
С пушкой были спарены два7,62-мм пулемета РП-46, располагавшиеся по бокам люльки, сверху люльки крепился 14,5-мм пулемет КПВ-44.
Для стрельбы из строенной установки использовался перископический прицел ТШ-46 со стабилизированной линией прицеливания.
