На смену поршневым двигателям внутреннего сгорания сейчас идут более выгодные газовые турбины. В газовой турбине, как и в паровой, нет надобности превращать один вид движения (возвратно-поступательное) в другой (вращательное).

Еще более просто устроены реактивные двигатели, в которых нет ни поршней, ни вращающихся турбин. Движется сам двигатель, увлекая за собой самолет или ракету, на которых он установлен.

Принцип реактивного двигателя можно понять, проделав следующий опыт.

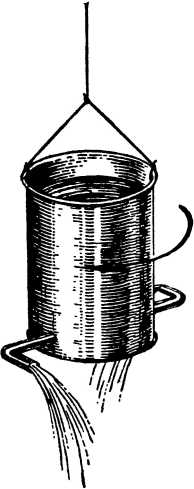

Возьмите узкую консервную банку. Внизу, на стенках около дна, сделайте два отверстия с противоположных сторон и вставьте в них согнутые трубки, как показано на рисунке.

Налейте в банку воду, предварительно подвесив банку на суровой нитке. Получится Сегнерово колесо, названное так по имени венгерского физика Сегнера. Под действием давления, направленного противоположно вытеканию струй, банка будет вращаться.

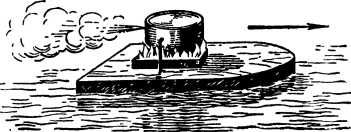

Сделайте еще прибор, в котором реактивная сила создает не вращательное, а поступательное движение. На деревянном поплавке укрепите на стоечках запаянную маленькую металлическую баночку, наполненную водой. Сбоку у нее должно быть отверстие, заткнутое (не очень туго) деревянной пробкой. Под эту баночку подставьте маленькую жестянку со спиртом. Положите поплавок с этим устройством на воду и подожгите спирт. Вода в баночке закипит, вышибет пробку, и прибор устремится в противоположную сторону. Некоторые думают, что реактивное движение происходит в результате отталкивания от воздуха. Но это не так. Как известно, ракета может лететь и в безвоздушном пространстве. Она летит в противоположную «выхлопу» сторону благодаря силе, которая стремится уравновесить давление вырывающихся из двигателя раскаленных газов.

Там, где нет воздуха, воздушный винт бессилен. Если «земные» самолеты могут летать и при помощи обыкновенных, бензиновых двигателей и при помощи реактивных, то на ракетах, которые посылаются в безвоздушное космическое пространство к Луне, Венере и будут посылаться к другим планетам, могут быть установлены только реактивные двигатели.

ПОБЕДИТЕЛЬ ТРАНСМИССИЙ

Еще в недавние времена для приведения в движение станков от вала паровой или какой-либо другой машины применяли трансмиссии — сочетания валов, шкивов, муфт и ремней. Ремни тянулись от пола до потолка. Это было очень неудобно и часто небезопасно. В цехе, бывало, куда ни повернись, везде шумели бесчисленные длинные ремни…

Электрический двигатель все изменил. Он позволил как угодно «дробить» энергию, брать ее в любом месте, любыми порциями. Теперь у каждого станка свой электропривод — в цехах стало чисто, светло и менее шумно. Нажимом кнопки одинаково легко можно заставить вращаться и маленькое точильное колесо и валки мощного прокатного стана.

На каком принципе работает электрический двигатель? Об этом вы узнаете, проделав приведенные здесь опыты. Для этого нам понадобятся сильный подковообразный магнит, батарейка для карманного фонарика и немного медной изолированной проволоки диаметром около 0,3 миллиметра.

Как известно из физики, между полюсами магнита образуются так называемые магнитные силовые линии. Эти линии невидимы, но недаром их называют силовыми. Проходя через железные и стальные предметы, они притягивают их к магниту.

С помощью железных опилок, насыпанных на лист бумаги и поднесенных к полюсам магнита, можно увидеть направление силовых линий от одного полюса к другому. Получается как бы их портрет.

Приступим к опытам.

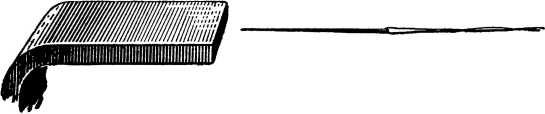

Возьмите иголку с вдетой в нее ниткой и поднесите к магниту, чтобы она притянулась к нему своим концом. Затем начните тянуть за нитку и, оторвав иголку от магнита, добейтесь, чтобы иголка повисла в воздухе на небольшом расстоянии от магнита.

Иголку удерживают в таком положении две нити. От притяжения к магниту с одной стороны — настоящая обыкновенная нить, а от падения на стол — невидимая магнитная нить (силовая линия).

Попытайтесь «перерезать» магнитную нить куском стекла, картона или расческой из пластмассы. Никакого результата. Иголка даже не дрогнет и будет по-прежнему висеть в воздухе. Но стоит провести между магнитом и кончиком иголки ножом, как магнитная силовая линия окажется «перерезанной» и иголка упадет. Магнитная линия, войдя в нож, изменяет свое направление и до иголки не доходит.

Магнитное поле, как известно, существует не только у магнита. Оно возникает вокруг любого провода, по которому течет электрический ток.

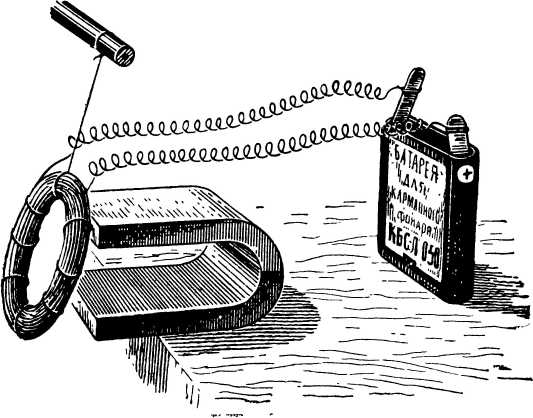

Подвесьте на нитке моточек изолированной проволоки и, присоединив концы проволоки к батарейке от карманного фонаря, поднесите к нему магнит. В зависимости от направления тока в витках проволоки произойдет либо притяжение моточка к магниту, либо отталкивание. В обоих этих случаях наблюдается взаимодействие силовых линий магнита и магнитных линий, созданных в мотке проволоки током батарейки.

А теперь сделаем самую простую модель электрического двигателя, на которой будет показан только принцип его работы.

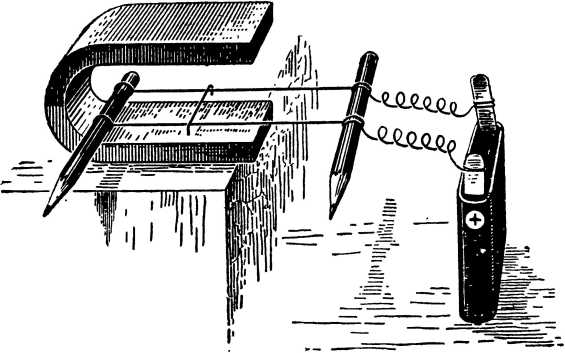

Оголите медную проволоку и натяните два куска ее между двумя укрепленными карандашами.

На натянутые проволоки (расстояние между ними должно быть 3–4 сантиметра) положите кусочек такой же оголенной медной проволоки с загнутыми концами, чтобы она не соскакивала со своих «рельсов».

Натянутые проволочки-«рельсы» надо расположить немного наклонно внутри подковообразного магнита.

Когда вы подключите их концы к батарейке (возможно, что эти концы придется переставить местами), ток пройдет от одного ее полюса к другому через лежащую на «рельсах» проволочку. Подвижная проволочка начнет скользить по «рельсам», стремясь выйти из поля магнита. Это происходит от взаимодействия магнитного поля самого магнита и магнитного поля, возникающего вокруг проволочки, когда по ней идет ток.

Подобное же явление происходит и в электрическом двигателе. Благодаря взаимодействию магнитного поля неподвижных катушек— статора и магнитного поля обмотки вращающейся части двигателя — ротора, по которой также пропускается электрический ток, ротор начинает быстро вращаться, как бы стремясь убежать от магнитного поля статора.

НЕОБЫЧНАЯ КОЛЛЕКЦИЯ

Громоздкие трансмиссии, как уже говорилось, заменены отдельными электрическими двигателями. Но внутри самих машин механическую энергию необходимо передавать узлам, выполняющим работу, для которой и предназначена машина. Для этого служат валы, шестерни, ременные передачи и так далее. Их модели мы сейчас и построим.

Лучше всего для наглядности сделать стенд, на котором в виде коллекции будут собраны все основные механизмы для передачи движения.

Эту коллекцию вы сможете постепенно пополнять. Как только где-нибудь увидите новое устройство для передачи механической энергии, сразу же его упрощенную модель помещайте на стенд. Это такое же увлекательное занятие, как коллекционирование марок, монет, растений, насекомых и т. п.

Возьмите небольшой кусок фанеры, установите его вертикально, а на нем расположите, укрепив с помощью деревянных подставочек-подшипников, следующие приспособления для передачи энергии (на фанере можно сделать поясняющие надписи и схемы).
