На диаграмме представлено взаимодействие между вариантами использования и действующими лицами. Она отражает требования к системе с точки зрения пользователя. Таким образом, варианты использования — это функции, выполняемые системой, а действующие лица — это заинтересованные лица по отношению к создаваемой системе. Диаграммы показывают, какие действующие лица инициируют варианты использования. Из них также видно, когда действующее лицо получает информацию от варианта использования. В сущности диаграмма вариантов использования может иллюстрировать требования к системе. В нашем примере клиент банка инициирует различные варианты использования: "Снять деньги со счета", "Перевести деньги", "Положить деньги на счет", "Показать баланс", "Изменить идентификационный номер", "Произвести оплату". Банковский служащий может инициировать вариант использования "Изменить идентификационный
Из диаграмм вариантов использования можно получить довольно много информации о системе. Этот тип диаграмм описывает общую функциональность системы. Пользователи, менеджеры проектов, аналитики, разработчики, специалисты по контролю качества и все, кого интересует система в целом, могут, изучая диаграммы вариантов использования, понять, что система должна делать.
Диаграммы последовательности отражают поток событий, происходящих в рамках варианта использования. Например, вариант использования "Снять деньги" предусматривает несколько возможных последовательностей: снятие денег, попытка снять деньги при отсутствии их достаточного количества на счету, попытка снять деньги по неправильному идентификационному номеру и некоторые другие. Нормальный сценарий снятия $20 со счета (при отсутствии таких проблем, как неправильный идентификационный номер или недостаток денег на счету) показан на рис. 10.2.

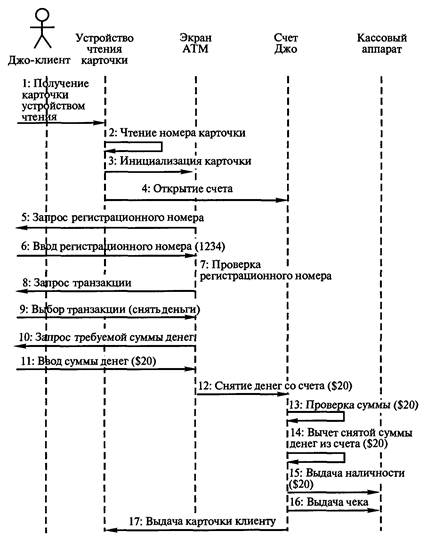

Рис 10.2. Диаграмма последовательности снятия клиентом Джо $20 со счета
В верхней части диаграммы показаны все действующие лица и объекты, требуемые системе для выполнения варианта использования "Снять деньги". Стрелки соответствуют сообщениям, передаваемым между действующим лицом и объектом или между объектами для выполнения требуемых функций. Следует отметить также, что на диаграмме последовательности показаны именно объекты, а не классы. Классы представляют собой типы объектов. Объекты конкретны; вместо класса Клиент на диаграмме последовательности представлен конкретный клиент Джо.
Вариант использования начинается, когда клиент вставляет свою карточку в устройство для чтения — этот объект показан в прямоугольнике в верхней части диаграммы. Он считывает номер карточки, открывает объект "счет Джо" и инициализирует экран ATM. Экран запрашивает у Джо его регистрационный номер. Клиент вводит число 1234. Экран проверяет номер у объекта "счет Джо" и обнаруживает, что он правильный. Затем экран предоставляет Джо меню для выбора, и тот выбирает пункт "Снять деньги". Экран запрашивает, сколько он хочет снять, и Джо указывает $20. Экран снимает деньги со счета. При этом он инициирует серию процессов, выполняемых объектом "счет Джо". В то же время осуществляется проверка, что на этом счету лежат, по крайней мере, $20 и из счета вычитается требуемая сумма. Затем кассовый аппарат получает инструкцию "выдать чек и $20 наличными". Наконец, все тот же объект "счет Джо" дает устройству для чтения карточек инструкцию вернуть карточку.
Итак, данная диаграмма последовательности иллюстрирует последовательность действий, реализующих вариант использования "Снять деньги со счета" на конкретном примере снятия клиентом Джо $20. Глядя на эту диаграмму, пользователи знакомятся со спецификой своей работы. Аналитики видят последовательность (поток) действий, разработчики — объекты, которые надо создать, и их операции. Специалисты по контролю качества поймут детали процесса и смогут разработать тесты для их проверки. Таким образом, диаграммы последовательности полезны всем участникам проекта.
Кооперативные диаграммы отражают ту же самую информацию, что и диаграммы последовательности. Однако дела, ют они это по-другому и с другими целями. Показанная на рис. 10.2 диаграмма последовательности представлена на рис. 10.3 в виде кооперативной диаграммы.
Как и раньше, объекты изображены в виде прямоугольников, а действующие лица

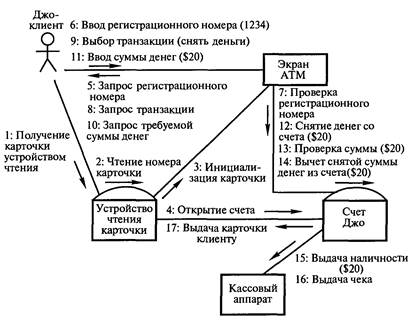

в виде фигур. Если диаграмма последовательности показывает взаимодействие между действующими лицами и объектами во времени, то на кооперативной диаграмме связь со временем отсутствует. Так, можно видеть, что устройство для чтения карточки выдает "счету Джо" инструкцию открыться, а "счет Джо" заставляет это устройство вернуть карточку владельцу. Непосредственно взаимодействующие объекты соединены линиями. Если, например, устройство для чтения карточки общается непосредственно с экраном ATM, между ними следует провести линию. Отсутствие линии означает, что непосредственное сообщение между объектами отсутствует.Рис. 10.3. Кооперативная диаграмма, описывающая процесс снятия денег со счета
Итак, на кооперативной диаграмме отображается та же информация, что и на диаграмме последовательности, но нужна она для других целей. Специалисты по контролю качества и архитекторы системы смогут понять распределение процессов между объектами. Допустим, что какая-то кооперативная диаграмма напоминает звезду, где несколько объектов связаны с одним центральным объектом. Архитектор системы может сделать вывод, что система слишком сильно зависит от центрального объекта, и необходимо перепроектировать ее для более равномерного распределения процессов. На диаграмме последовательности такой тип взаимодействия было бы трудно увидеть.
Диаграммы классов отражают взаимодействие между классами системы. Например, "счет Джо" — это объект. Типом такого объекта можно считать счет вообще, т. е. "Счет" — это класс. Классы содержат данные и поведение (действия), влияющее на эти данные. Так, класс Счет содержит идентификационный номер клиента и проверяющие его действия. На диаграмме классов класс создается для каждого типа объектов из диаграмм последовательности или Кооперативных диаграмм. Диаграмма классов для варианта использования "Снять деньги" показана на рис. 10.4.
На диаграмме показаны связи между классами, реализующими вариант использования "Снять деньги". В этом процессе задействованы четыре класса: Card Reader (устройство для чтения карточек), Account (счет), ATM (экран ATM) и Cash Dispenser (кассовый аппарат). Каждый класс на диаграмме классов изображается в виде прямоугольника, разделенного на три части. В первой части указывается имя класса, во второй — его атрибуты. Атрибут — это некоторая информация, характеризующая класс. Например, класс Account (счет) имеет три атрибута: Account Number (номер счета), PIN (идентификационный номер) и Balance (баланс). В последней части содержатся операции класса, отражающие его поведение (действия, выполняемые классом). Связывающие классы линии показывают взаимодействие между классами.

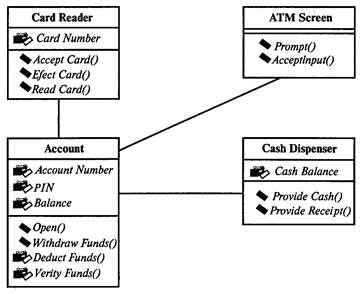

Рис. 10.4. Диаграмма классов
Разработчики используют диаграммы классов для реального создания классов. Такие инструменты, как Rose, генерируют основу кода классов, которую программисты заполняют деталями на выбранном ими языке. С помощью этих диаграмм аналитики могут показать детали системы, а архитекторы — понять ее проект. Если, например, какой-либо класс несет слишком большую функциональную нагрузку, это будет видно на диаграмме классов, и архитектор сможет перераспределить ее между другими классами. С помощью диаграммы можно также выявить случаи, когда между сообщающимися классами не определено никаких связей. Диаграммы классов следует создавать, чтобы показать взаимодействующие классы в каждом варианте использования. Можно строить также более общие диаграммы, охватывающие все системы или подсистемы.
Диаграммы состояний предназначены для моделирования различных состояний, в которых может находиться объект. В то время как диаграмма классов показывает статическую картину классов и их связей, диаграммы состояний применяются при описании динамики поведения системы.
Диаграммы состояний отображают поведение объекта. Так, банковский счет может иметь несколько различных состояний. Он может быть открыт, закрыт или может быть превышен кредит по нему. Поведение счета меняется в зависимости от состояния, в котором он находится. На диаграмме состояний показывают именно эту информацию. На рис. 10.5 приведен пример диаграммы состояний для банковского счета.
