Телеграфные ключи - два века истории

Немного предыстории.

После опрометчивого обещания на одном из радиолюбительских форумов развенчать опрометчивое самомнение о абсолютности знаний всего и вся, и в частности ответить на самоуверенное утверждение о несуществовании телеграфных ключей более сложных чем общеизвестные нажал-отпустил пришлось браться за выполнение обещанного обзора.

Настал вечер. Поднял набранные материалы и....

И схватился за голову.

Вот что значит дилетантизм и как результат незнание реального положения дел и неумение оценить объём информации и работы. Да тут не вечер надо. люди годами собирают коллекции ТОЛЬКО телеграфных ключей. Это хобби – коллекционированию телеграфных аппаратов и всего вокруг них, собрало целые сообщества, ему посвящены сайты и форумы ничуть не уступающие обществам коллекционеров нашего направления - увлечению ламповым радио. Например есть сайт коллекционеров только трансатлантического телеграфного оборудования -, и множество разных музеев, сайтов, форумов посвящённых только телеграфии.

Но выполнять обещанное надо. Надо лишь осторожно рассчитывать силы и для начала ограничусь только маленькой областью ставшей стартовым выстрелом для этой темы. А именно воинствующий дилетантизм личностей позиционирующих себя всезнайками во всех областях и встретивших в штыки фразу в сообщение на прошедшей конференции о телеграфном ключе с тремя элементами управления (для упрощения можно назвать телеграфным ключом с тремя головками). Обоснование как и положено было соответствующим для невежд - "я такого не знаю, значит такого не может быть"

И хотя лично я более чем далёк от этой безусловно интереснейшей областью связанной и поныне с телеграфией - любительской радиосвязью, но мне стало интересно. И поскольку человек незнающий что-то отличается от невежды тем, что он пытается узнать то что ещё не знает, было сделано то что делает каждый нормальный человек - ищет информацию и восполняет то что ещё неизвестно.

Но информация, как я уже жаловался была не просто найдена, она на меня обвалилась.

Для начала предисловие.

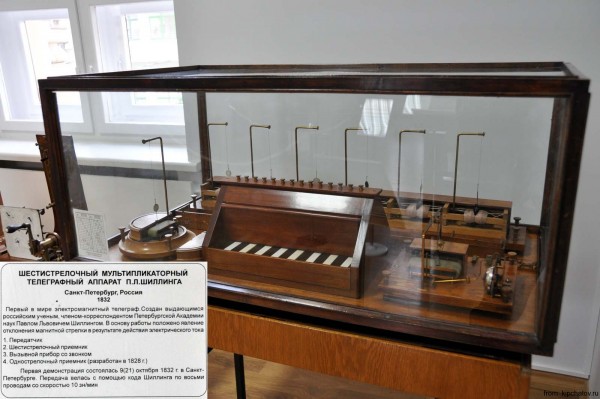

Вся эта история заставила задуматься и по новому взглянуть на наше общее увлечение. А его суть в самом общем виде - интерес к историческим устройствам передачи информации на расстояние дальше чем можно просто крикнуть или махнуть рукой. И если точнее, то построенным на основе и с исползованием электричества. И оказывается, что радио то пока в юном возрасте для того чтобы называться антиквариатом в этой сфере. Оно то родилось всего ничего назад - более-менее признанной датой есть 1895 год, всего 118 лет назад. А ламповое, то чему в основном и посвящено наше хобби и того позже, реально менее 100 лет назад. А вот первый телеграф родился на 65 лет раньше, в России его создал Шиллинг в 1830 году. Уже и до двухсотлетия немного осталось. А уже в 1832 году была проложена первая телеграфная линия между Зимним дворцом и зданием министерства путей сообщения. И кстати, уже самый первый телеграфный ключ в этом аппарате был многоголовочный, точнее многоклавишный.

Но главным, эпохальным для связи, было конечно изобретение Морзе в 1838г. первого, как по нынешней терминологии можно назвать, адаптивного последовательного метода кодирования. А попросту азбуки Морзе. И телеграф стремительно вошёл в жизнь в корне изменив её, внеся в человеческое общество то что ныне называется информационными технологиями.

И до сих пор не выйдет.

Ну а теперь поближе, поконкретнее и попроще

Для начала о самом простом из ключей. Том самом одноголовочном

Тут как говорится сказать нечего - есть контакт/ нет контакта. Вот и всё.

Нажали-отпустили получилась точка. Нажали-нажали-нажали-отпустили получилось тире. Отпустили-нажали интервал между посылками. Три раза дольше подержали отпущенным - отделили букву. Семь раз - отделили слово.

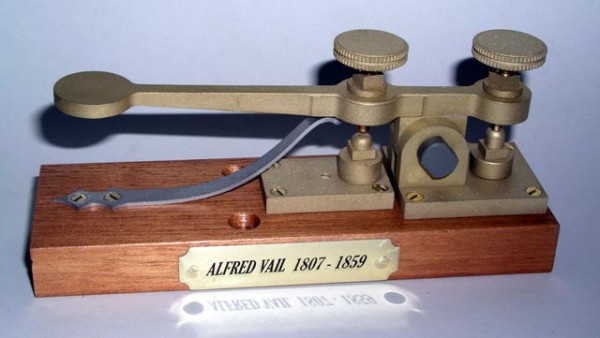

От такой простой аппарат 1844 года выпуска. И его фото с сайта W1TP TELEGRAPH & SCIENTIFIC INSTRUMENT MUSEUMS

Телеграф быстро получил распространение, причём не только в знакомом и привычном нам виде стационарного устройства с печатью точек тире на телеграфную ленту, которую даже Ленин с Дзержинским читали с умным видом, но, в виду ещё не изобретённости телефона, они, особенно в Америке даже устанавливались в виде соответствующим более поздним телефонным будкам.

Телеграфная будка Америки.

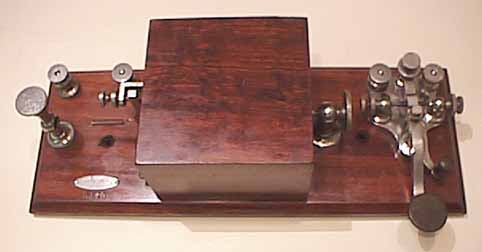

Её аппаратура

В этих случаях приём производился не печатанием на ленту а на слух, на встроенный зуммер.

Но в Америке в то давнее время для звукового приёма телеграфных сигналов был принят не привычный нам зуммер, а так называемый "соундер (sounder)", представлявший собой простую клацалку типа реле, но вместо контактов просто железка якоря билась по железке основания реле.

Телеграфный соундер - старинное электромеханическое устройство, использовавшееся в качестве приёмника на электрических телеграфных линиях в 19 веке. Он был изобретен Альфредом Вейлом после 1850 года для замены предыдущего приемного устройства, громоздкого регистра Морзе и стал первым практическим применением электромагнита. Когда приходит телеграфное сообщение, оно издает слышимый «щелкающий» звук, обозначающий короткие и длинные нажатия клавиш – «точки» и «тире», – которые используются для обозначения текстовых символов в коде Морзе. Телеграфист переводил звуки в символы, обозначающие телеграфное сообщение.

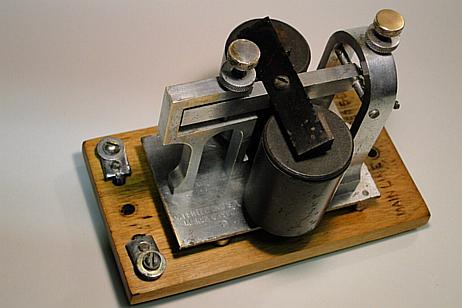

Телеграфный соундер (из моей коллекции)

Телеграфный регистер.

Собственно это просто печаталка азбуки Морце на бумажной ленте в виде точек-тире.

В связи с этим и возникла потребность некоторого расширения функциональности телеграфного ключа, а именно одним из первых дополнений стало появление дополнительного переключателя приём-передача.
