Телевидение?.. Это очень просто!

НЕЗНАЙКИН ПИШЕТ ЛЮБОЗНАЙКИНУ

Дорогой Любознайкин!

Всякое терпение имеет границы. В конце нашей последней беседы мое терпение окончательно истощилось. Ты занял по отношению ко мне оскорбительно насмешливую позицию. Сколько раз, уже после того как ты подробно объяснял какое-нибудь устройство, ты вдруг заявлял, что в телевидении оно не применяется. Так именно ты поступил в отношении механических систем передачи изображений и в отношении электронно-лучевых трубок с электростатическим отклонением.

И в довершение всего ты мне весьма мило объяснил действие генератора развертки с неоновой лампой, который, как ты мне заявил в конце беседы, никогда не используется в телевидении.

К чему же тогда продолжать? Не удивляйся же, если ты меня не увидишь в обычное время.

Твой опечаленный Н.

ЛЮБОЗНАЙКИН ОТВЕЧАЕТ НЕЗНАЙКИНУ

Дорогой Незнайкин!

Твое письмо показывает, что ты обижен. Я этим очень огорчен. Но ты ошибаешься, полагая, что я издеваюсь над тобой.

Это верно, что мне случалось рассказывать тебе об устройствах, которые больше не применяются, а иногда и вообще не применялись в телевидении. Но, поступая так, я вовсе не заставлял тебя понапрасну терять время, ибо их анализ в значительной степени облегчал тебе понимание более сложных устройств.

В частности, это относится к генератору с неоновой лампой. Его не применяют потому, что амплитуда его колебаний не может регулироваться по желанию, форма колебаний слишком искажена и он с трудом поддается синхронизации.

Однако я был прав, рассмотрев это очень простое устройство. Оно дало нам возможность легко разобрать принцип действия всех генераторов развертки, в которых используется заряд конденсатора через резистор.

Можно сказать, что во все эти устройства входят три основные части:

1) цепь заряда (в нашем случае — источник высокого напряжения, резистор, через который проходит зарядный ток, и конденсатор, накапливающий заряд);

2) переключатель, включающий процесс заряда и прекращающий его в нужный момент (неоновая лампа, которая выполняет эти функции благодаря явлению ионизации);

3) наконец, цепь разряда, представленная в рассмотренном устройстве той же неоновой лампой, незначительное сопротивление которой в ионизированном состоянии создает возможность быстрого разряда.

Теперь, когда ты разобрался в принципе действия простейшего генератора развертки, для тебя не составит никакого труда изучить более сложные устройства. Что бы ты сказал, например, о введении сетка между катодом и анодом неоновой лампы?

Надеюсь, до скорого свиданья. Не злись на своего друга Любознайкина.

ТИРАТРОН — ГАЗОРАЗРЯДНЫЙ ТРИОД

Л. — Как я рад опять с тобой встретиться, дорогой Незнайкин.

Н. — Разве мог я устоять перед искушением и не клюнуть на приманку в виде неонового триода?! Ведь так, кажется, его нужно называть.

Л. — Если тебе это нравится. Но обычное название триода, наполненного инертным газом под слабым давлением (неоном, аргоном или гелием), тиратрон.

Н. — Ты меня не заставишь опять пройти тот путь, который я когда-то уже прошел с вакуумными лампами и который нас привел от диода к катоду?

Л. — Такой опасности не предвидится. Трех электродов тиратрона вполне достаточно, чтобы получить прекрасный переключатель и разрядную цепь, необходимые в каждой уважающей себя развертке. Существуют еще тиратроны-тетроды, но мы о них здесь говорить не будем.

Н. — Очень хорошо… А как ты будешь включать тиратрон? Как неоновую лампу?

Л. — Вот полная схема (рис. 35). Как видишь, она незначительно отличается от схемы с неоновой лампой. Прежде всего мы видим зарядную цепь, где к зажимам высокого напряжения подключен конденсатор С через резистор R.

Рис. 35. Схема генератора развертки на тиратроне. Слева — цепь заряда, справа — цепь разряда.

Н. — Почему резистор включен между конденсатором и отрицательным, а не положительным полюсом?

Л. — Строго говоря, это ничего не изменяет. Конденсатор и резистор включены последовательно. Разницы никакой, будет ли один раньше другого или наоборот. И, если ты хочешь, можешь включить R в точке Z.

Н. — Да, я понимаю, что неважно, в каком порядке электроны встретят на своем пути тот или другой из элементов зарядной цепи.

Л. — Обратимся теперь к разрядной цепи. Как и в случае с неоновой лампой, она состоит из промежутка катод — анод газоразрядной лампы.

Н. — Не только. Я вижу еще два последовательно включенных резистора R₂и R₃. И все это подключено к выводам конденсатора, который нужно периодически разряжать.

Л. — Резистор R₂ в несколько сотен ом служит для ограничения разрядного тока. Потому что в момент его возникновения сопротивление промежутка катод — анод тиратрона настолько падает, что лампа может оказаться поврежденной слишком сильным током.

Н. — Что же касается резистора R₃, помещенного между катодом и отрицательным полюсом, я догадываюсь, что он служит для получения отрицательного напряжения смещения на сетке тиратрона, как это делается и в усилительных устройствах

Л. — И ты не ошибаешься. Цепь R₃С₂ является, действительно, классическим устройством для получения напряжения смещения. Наконец, я тебя попрошу не обращать пока ни малейшего внимания на конденсатор С₁, соединяющий сетку с некой таинственной «синхронизацией».

СЛОВО ПРЕДОСТАВЛЯЕТСЯ СЕТКЕ

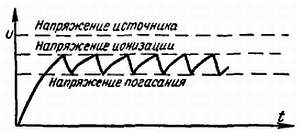

Н. — Значит, практически все это почти не отличается от неонового генератора. Я думаю, что и здесь во время заряда напряжение на конденсаторе С достигает некоторой величины, после чего содержащийся в лампе газ ионизируется и его сопротивление резко падает. С этого момента конденсатор начинает разряжаться через лампу, пока его напряжение в достаточной степени не понизится и ионизация не прекратится. Нормальное сопротивление лампы восстанавливается, после чего цикл возобновляется.

Л. — Все это правильно.

Н. — Но в таком случае, как поется во французской песенке, «не было смысла менять министра». Другими словами, к чему вводить сетку, которая не меняет принципа работы газоразрядной лампы?!

Л. — Это не так, дружище. Ведь именно напряжение сетки определяет величину анодного напряжения ионизации. Пока в действие не вступила ионизация, лампа ведет себя, как обычный вакуумный триод. Интенсивность электронного потока зависит гораздо в большей степени от напряжения сетки, чем от напряжения анода…

Н. — Я это знаю. При этом коэффициент усиления показывает, во сколько раз влияние сетки на анодный ток больше влияния анода.

Л. — Совершенно верно… Наконец, наступает момент, когда анодное напряжение достаточно велико и сообщает электронам такую скорость, при которой они смогут ионизировать молекулы встречающегося на их пути газа…

Н. — От удара при столкновении один или несколько электронов выбиваются из молекулы и увеличивают поток электронов, направляющихся к аноду.
