Л. — Придать кривой избирательности такую форму, чтобы пропустить всю полосу видеомодуляции, не пропуская, однако, модуляции звука. Это удается не без труда. Иногда приходится прибегать к режекторным фильтрам, которые улучшают разделение звука и изображения.

Н. — А как поступают в случае передачи на одной боковой полосе, о которой ты говорил в последней беседе?

Л. — В этом случае (рис. 75) кривая избирательности рассчитывается так, чтобы проходили боковая полоса, расположенная ближе к несущей звука, и часть второй полосы. Это облегчает возможность использования одной антенны и общих входных каскадов.

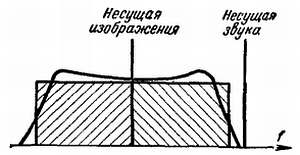

Рис. 75. Частотная

характеристика приемника изображения при приеме одной боковой полосы.

Н. — Ты меня успокоил, Любознайкин. Но есть еще один вопрос, который меня мучает: при большом числе настроенных каскадов проблема настройки на разные передачи должна быть очень трудной.

Л. — До сравнительно недавнего времени этот вопрос не возникал. Но в связи с бурным ростом количества передатчиков телевизионные зрители получили возможность выбирать желаемую передачу. С этой целью их приемники снабжены предварительно настроенными на необходимые частоты контурами, которые переключаются при помощи кнопок или поворотных переключателей. Очевидно, что многоканальные приемники бывают преимущественно супергетеродинного типа, с тем чтобы сократить число переключаемых контуров, предшествующих преобразованию частоты.

СОЛНЦЕ ВСТРЕЧАЕТСЯ С ЛУНОЙ

Н. — Как и в любом уважающем себя приемнике, высокая частота заканчивается у детектора, где она подобно раскрывающемуся и выпускающему куколку кокону возвращает видеосигнал, заключенный в нее в модулирующем каскаде передатчика.

Л. — Твое поэтическое сравнение вполне правильно. Полный телевизионный сигнал, содержащий одновременно импульсы синхронизации и видеосигнал, усиленный по мере надобности, будет подан на приемную трубку.

Н. — А что это за консервная банка, названная блоком восстановления постоянной составляющей?

Л. — Здесь речь идет о схеме для восстановления постоянной составляющей напряжения, приложенного к управляющему электроду трубки. Видеосигнал состоит из переменной составляющей, отражающей изменения яркости различных элементов изображения, и постоянной составляющей, пропорциональной среднему уровню яркости изображения.

Н. — Если я правильно понял, постоянная составляющая играет ту же роль, что и время экспозиции фотоснимка в процессе печатания. С одной и той же переменной составляющей, я хочу сказать с одним и тем же негативом, можно получить снимок более светлый или более темный в соответствии с длительностью экспозиции.

Л. — Это именно так. И я могу открыть тебе секрет великолепных снимков при лунном освещении на фотографиях (и в кино): они производятся против света при ярком солнце! Передерживая их при печати, добиваются желаемого эффекта.

Н. — А как выполнена схема для восстановления постоянной составляющей?

Л. — Сегодня обойдемся без подробностей. Ты узнал, какова ее роль, и отныне сумеешь найти ей место в схеме. Мы к ней еще вернемся, когда будем рассматривать отдельные элементы телевизора.

Н. — В таком случае остальная часть твоей схемы меня не пугает. Я вижу, что видеосигнал подается также на амплитудный селектор. Без сомнения, здесь речь пойдет об устройстве, где импульсы синхронизации отделяются от видеосигнала в собственном смысле слова, т. е. от той его части, которая передает яркость элементов изображения?

Л. — Да. Кроме того, в этом селекторе производится разделение импульсов кадров и строк…

Н. — …чтобы направить каждый вид импульсов на соответствующее развертывающее устройство. И за этими устройствами я вижу усилители и отклоняющие обмотки. Тут уж мы,

как у себя дома.

Л. — Позже мы рассмотрим схему и принцип работы селектора. Но подумал ли ты, что множество ламп в различных каскадах телевизора нуждается в питании?

Н. — Так вот почему ты оставил самую большую из консервных банок для питания. Что же в ней заключено?

Л. — Источники накала, анодного питания и иногда высокого напряжения. Речь идет о напряжении в несколько тысяч вольт, которое должно быть приложено к аноду трубки. Его можно получить многими способами, и у нас будет возможность заняться им.

НА ВЕСАХ СУПЕРГЕТЕРОДИН И ПРЯМОЕ УСИЛЕНИЕ

Н. — Я начал посматривать на начерченную тобою схему телевизора с преобразованием частоты (рис. 76) и, если говорить правду, решительно ничего в ней не понимаю!

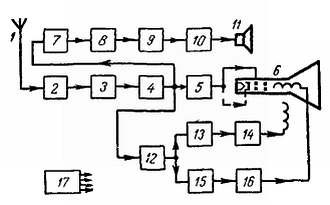

Рис. 76. Блок-схема телевизионного приемника супергетеродинного типа.

1 — антенна; 2 — усилитель высокой частоты; 3 — смеситель; 4 — гетеродин; 5 — усилитель промежуточной частоты изображения (34,25 Мгц); 6 — видеодетектор; 7 — видеоусилитель; 8 — блок восстановления постоянной составляющей; 9 — электронно-лучевая трубка; 10 — усилитель промежуточной частоты звука (27,75 Мгц); 11 — частотный детектор (иногда с амплитудным ограничением); 12 — усилитель низкой частоты; 13 — громкоговоритель; 14 — амплитудный селектор; 15 — генератор кадровой развертки; 16 — усилитель кадровой развертки; 17 — генератор строчной развертки; 18 — усилитель строчной развертки; 19 — блок питания.

Л. — Да почему, мой бедный Незнайкин? За исключением той части схемы, которая предшествует детектированию, все остальное весьма схоже с ранее изученным.

Н. — Конечно. Но я не понимаю, каким образом предварительное усиление высокой частоты и преобразователь частоты с гетеродином могут быть общими для звука и изображения. Результатом этого, возможно, является большая экономия, но как все это может работать?

Л. — Безупречно, уверяю тебя. Заметь для начала, что полоса пропускания усилителя высокой частоты достаточно широка, чтобы охватить и несущую звука с ее модуляцией и несущую изображения с обеими боковыми полосами или по крайней мере с той из них, которая ближе к несущей звука.

Н. — Хорошо. Но как же удается разделить звук и изображение после преобразования частоты?

Л. — Чудес здесь нет. В результате биений частоты гетеродина с частотами звука и изображения получаются две разные частоты, которые без труда могут быть разделены настроенными контурами.

Н. — Это что-то не очень ясно.

Л. — Возьмем числовой пример. Предположим, что звук передается на частоте 56,25 Мгц, а изображение — на 49,75 Мгц. Если настроить гетеродин приемника на частоту 84 Мгц, каковы будут величины разностных частот, полученных после преобразования частоты?

Н. — Для звука получим 84–56,25 = 27,75 Мгц, а для изображения 84–49,75 = 34,25 Мгц.

Л. — Ну вот, если настроить на эти частоты соответственно усилитель промежуточной частоты канала звука и канала изображения, то разделение произойдет без затруднений. Понятно?
