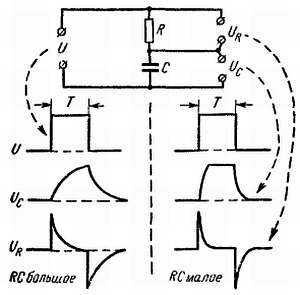

А теперь попробуй начертить форму сигналов на выходе интегрирующей цепи.
Н. — Я думаю, что ее постоянная времени должна превышать длительность кадрового импульса. В этих условиях строчной импульс многого не сделает. Действительно, едва начнется заряд конденсатора, как нужно, чтобы начался разряд. Бедняжка толстяк не успеет достигнуть сколько-нибудь значительного напряжения, как оно уже начнет падать.
Л. — Тем лучше, Незнайкин! То, что импульсы строк почти не появляются на выходе интегрирующей цепи, великолепно, так как эта цепь поможет нам выделить кадровые импульсы.
Посмотри-ка, как она реагирует на эти импульсы.
Н. — Так как их продолжительность больше, у конденсатора будет
Л. — С той только разницей, что по мере увеличения напряжения шаги становятся короче.
Н. — Конечно, раз устройство подчиняется этому неизбежному экспоненциальному закону… Но всему приходит конец. И когда серия кадровых импульсов закончит сбое шествие, конденсатор разрядится по наилучшей экспоненциальной кривой.
Л. — Не такой уж хорошей из-за маленьких бугорков от последующих строчных импульсов.
Н. — В общем благодаря интегрирующей цепи совокупность кадровых импульсов дает длинный и высокий зуб пилы, причем строчные импульсы практически исчезают. А что делают с проинтегрированным напряжением?
Л. — Его подают на кадровую развертку, которая в благоприятном случае оказывается правильно синхронизированной. Для повышения качества синхронизации можно использовать диод со смещением, чтобы пропустить только верхушки импульсов и устранить таким образом остатки строчных синхроимпульсов. Но этого практически не требуется. Чаще всего цепь разделения встречается в простейшей форме (рис. 114), где напряжение с нагрузочного резистора R амплитудного селектора подается, с одной стороны, на дифференцирующую цепочку R1C1, соединенную с каскадом строчной развертки, а с другой — на интегрирующую цепочку R2C2, соединенную с каскадом кадровой развертки.
Рис. 114. Схема дифференцирующей цепи для выделения строчных импульсов и интегрирующей цепи для выделения кадровых импульсов.
Н. — А для чего служат конденсатор С3 и резистор R3?
Л. — Конденсатор С3 обеспечивает связь и в то же время не дает анодному напряжению селекторной лампы попасть на вход каскада кадровой развертки, а резистор R3 является утечкой сетки лампы этого каскада.
Н. — Все это прекрасно? Но разве С3 и R3 не представляют собой нечто вроде дифференцирующей цепи, наложенной на интегрирующую и мешающей
ей?Л. — Нисколько, Незнайкин. Величины этих двух элементов настолько велики, что их дифференцирующее действие совершенно ничтожно.
Н. — Почему ты сказал, неопределенно улыбнувшись, что кадровая развертка будет правильно синхронизирована интегрирующей цепью лишь в благоприятном случае?
Л. — Потому что я не люблю этих цепей. Сигналу, который они дают, не хватает четкости: все вяло, бесформенно, все закруглено… Покажи мне дифференцирующую цепь, где какой бы то ни было сигнал расплывался бы на всю ширину!
Н. — Но не применишь же ты дифференцирующую цепь, чтобы выделить кадровые импульсы.
Л. — А почему бы и нет? Но только для этого я возьму конденсатор и резистор достаточной величины, чтобы получить постоянную времени намного выше, чем в строчной дифференцирующей цепи.
Н. — Не понимаю, как все это будет работать. Не мог бы ты еще раз облегчить мне понимание соответствующим чертежом?
Л. — Возьмем импульсы (рис. 115) отрицательной полярности, когда на селекторную лампу подают негативный видеосигнал. Попробуй начертить форму напряжения на резисторе.
Рис. 115. Выделение кадровых импульсов с помощью дифференцирующей цепи и амплитудного ограничителя.
Н. — В момент, когда возникает отрицательное напряжение строчного импульса, на сопротивлении появляется полное напряжение. Зарядный ток, который его определяет, медленно уменьшается из-за постоянной времени цепи и…
Л. — Но, дорогой Незнайкин, заряд не может быть длительным, ибо строчной импульс, определяющий его, сам имеет малую длительность.
Н. — Это так. Поэтому вскоре после начала заряда и незначительного уменьшения отрицательного напряжения на резисторе напряжение вновь поднимется в момент прекращения строчного импульса и вернется к нулевому уровню.
Л. — Ты в этом так уверен? Когда напряжение сигнала изменяется от минус U в до нуля, оно увеличивается на U в. И то же происходит с напряжением на резисторе. Следовательно, поскольку после начала заряда оно уже несколько поднялось от уровня минус U в, оно достигает в момент прекращения импульса некоторой положительной величины. В процессе же разряда конденсатора напряжение на резисторе упадет до нуля.
Н. — Верно. Какие, однако, сложные вещи могут происходить в простом резисторе, присоединенном к конденсатору!
Л. — Все это гораздо проще, чем кажется на первый взгляд. Посмотрим теперь, что будет происходить с кадровыми импульсами.
Н. — В принципе то же, что и со строчными. Но заряд будет длиться дольше для каждого импульса. Таким образом, напряжение будет располагать большим количеством времени, чтобы увеличиться. При каждом прекращении импульса, поднимаясь на U в, напряжение на резисторе будет становиться все более и более положительным. И это тем более, что между двумя последовательными кадровыми импульсами у конденсатора почти не останется времени, чтобы разрядиться.
