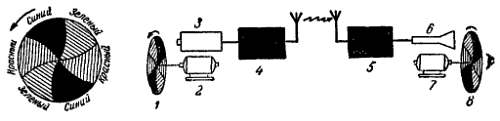

Л. — Вот именно. И, сделав небольшое усилие, тебе удастся, может быть, определить, как происходит разложение изображения за время-одного оборота диска.
Н. — Будем считать для начала, что перед камерой находится красный сектор и что разложение начинается с полурастра нечетных строк. Получатся, следовательно, шесть следующих фаз: 1) красное, строки нечетные; 2) синее, строки четные; 3) зеленое, строки нечетные; 4) красное, строки четные; 5) синее, строки нечетные; 6) зеленое, строки четные. А затем все начинается сначала.
Л. — Ты можешь заметить, что в этой системе за время одного оборота каждое изображение было
Н. — Признаюсь, что твоя система последовательной передачи растров меня не увлекает. В этой смеси механики и электроники нет ничего привлекательного…
Л. — Ты тем более прав, что, передавая таким образом три полных изображения вместо одного, мы в три раза увеличиваем ширину полосы видеочастот.
Н. — Все это уж очень сложно. Мне в голову пришла несравненно более простая идея, которая, я утверждаю это со всей скромностью, дает окончательное разрешение проблемы цветного телевидения. Я сообщу ее тебе по секрету.
Л. — Признаюсь, что ты меня заинтриговал. Что же это за необыкновенная идея?
Н. — Эту идею мне навеяли старинные витражи в соборах, являющиеся настоящей многоцветной мозаикой. Представь себе фильтр, где в каждой строке чередуются крошечные красные, синие и зеленые поверхности, не превышающие размером элемента изображения. Конечно, для двух соседних строк соответствующие поверхности должны быть смещены по фазе, иначе говоря, под красным фильтром первой строки окажется синий фильтр второй и т. д. (рис. 135).
Рис. 135. Порядок разложения в системе с чередованием точек в последовательности красный — синий — зеленый.
Л. — Все это прекрасно. Но что же дальше?
Н. — А вот что. Предположим, что фильтр, составленный таким образом, расположен перед светочувствительной поверхностью трубки телевизионной камеры обычного телевизионного передатчика, а другой подобный фильтр — перед экраном кинескопа. Это самое простое средство передать цветные изображения.
Л. — Честное слово, ты прав. Действительно, когда при передаче анализирующий пучок пройдет под красной частью фильтра и видеосигнал передаст соответствующую величину освещенности, пятно на экране кинескопа будет иметь соответствующую яркость и будет просматриваться тоже через красную часть фильтра… Поздравляю, Незнайкин! Ты сделал сенсационное по своей простоте изобретение.
Н. — Заметь, что оно позволяет легко превратить все телевизоры для монохромного телевидения в цветные.
Л. — Подожди, Незнайкин, не торжествуй раньше времени.
Н. — Как, опять будет «но»?
Л. — Увы, и довольно основательное. Чтобы твоя система хорошо работала, потребовалась бы идеальная идентичность движения развертывающих лучей при передаче и приеме. Малейший фазовый сдвиг оказался бы катастрофичным вследствие нарушения соответствия цветов. В то же время не существует развертывающих устройств в достаточной степени линейных, чтобы обеспечить столь высокую точность развертки.
Таким образом, при тех средствах, которыми располагает современная техника, идея твоя неосуществима. Но, кто знает, может быть в один прекрасный день доведется нам услышать
о «системе Незнайкина».Н. — А я-то думал…
Л. — Твоя идея несколько сходна с другой, более легкой для осуществления, которая в настоящее время получила наибольшее распространение. В системах с чересточечной разверткой можно использовать на приеме кинескоп, сам экран которого может воспроизводить три основных цвета. Он выполнен в виде мозаики, похожей на мозаику фильтра твоего изобретения, причем каждая элементарная поверхность светится одним из трех основных цветов благодаря особому химическому составу люминофора.
Н. — И правда, до сих пор все совпадает с моей идеей.
Л. — Но дальше все по-иному. Кинескоп снабжен тремя электронными пушками, каждая из которых предназначена для возбуждения одного из трех основных цветных люминофоров.
Н. — А как же сделать, чтобы пучок каждой пушки попадал только на точки экрана соответствующего цвета?
Л. — В этом-то и заключается основное ухищрение. Между пушками и экраном помещена «маска» (рис. 136), нечто вроде перегородки со множеством отверстий. Каждый из трех пучков, проходя под определенным углом через эти отверстия, может попасть на элементы мозаики только одного и того же цвета свечения благодаря специальному размещению этих элементов на поверхности экрана.
Рис. 136. Разрез кинескопа с тремя электронными пушками, каждая из которых облучает через отверстия в маске элементарные поверхности только одного из трех основных цветов.
1 — красный прожектор; 2 — зеленый прожектор; 3 — синий прожектор; 4 — отклоняющая система.
Н. — Это поистине остроумно.
Л. — Конечно. Но устройство это дорогое и сложное. Представь себе кинескоп, имеющий 59 см по диагонали, экран которого выполнен в виде мозаики из 400 000 люминесцентных элементов. Каждое из отверстий «маски», помещенной миллиметрах в пятнадцати за экраном, имеет диаметр 0,25 мм при расстоянии между двумя соседними отверстиями порядка 0,6 мм. Каждое отверстие расположено против центра элемента мозаики, состоящего из красного, синего и зеленого люминофоров. Благодаря такому расположению каждая электронная пушка «видит» через отверстия маски только люминофоры того цвета, для которых она предназначена (рис. 137).
Рис. 137. Пути электронных лучей через отверстия маски к экрану трехцветного кинескопа.

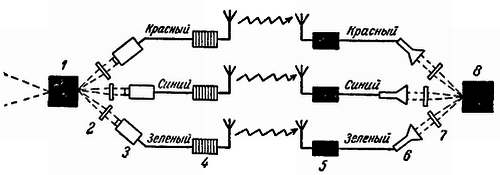

Н. — Следовательно, имея такой кинескоп, достаточно одновременно передавать изображения от трех камер, снабженных фильтрами основных цветов для того, чтобы…
Л. — Нет, дружище, так как в этом случае мы вновь впадаем в смертный грех, утраивая ширину полосы видеочастот. Кроме того, действуя таким образом, мы не соблюдаем принцип двойной совместимости.
