3.1.5. Узел учета тепловой энергии, массы (объема) и параметров теплоносителя оборудуется на тепловом пункте, принадлежащем потребителю, в месте, максимально приближенном к его головным задвижкам.

Для систем теплопотребления, у которых отдельные виды тепловых нагрузок подключены к внешним тепловым сетям самостоятельными трубопроводами, учет тепловой энергии, массы (объема) и параметров теплоносителя ведется для каждой самостоятельно подключенной нагрузки с учетом требований пп. 3.1.1–3.1.4.

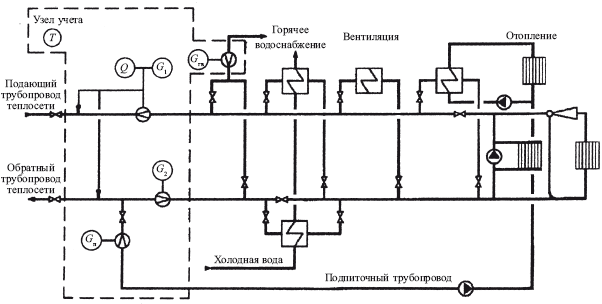

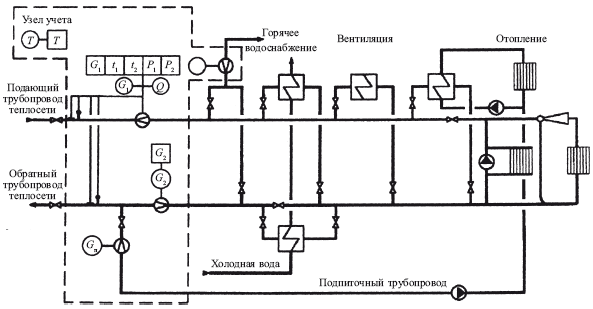

Рис. 3. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теля, а также его регистрируемых параметров в открытых системах теплопотребления

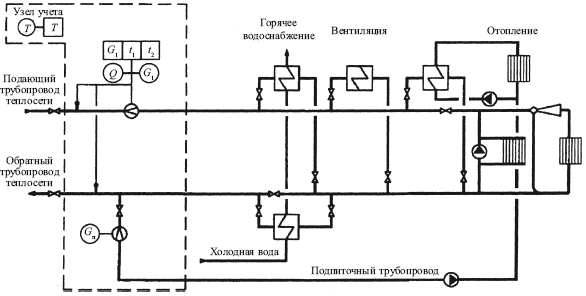

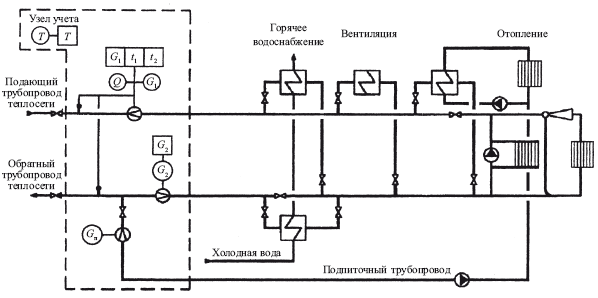

Рис. 4. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теля, а также его регистрируемых параметров в закрытых системах теплопотребления

Рис. 5. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теплоносителя в открытых системах теплопотребления с суммарной тепловой нагрузкой, не превышающей 0,5 Гкал/ч

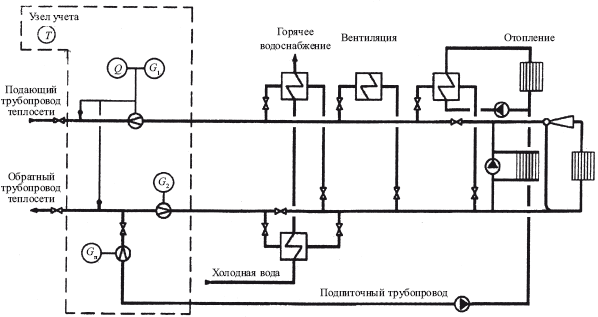

Рис. 6. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теплоносителя в закрытых системах теплопотребления с суммарной тепловой нагрузкой, не превышающей 0,5 Гкал/ч

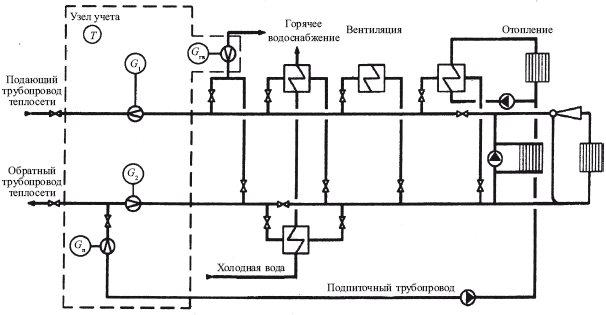

Рис. 7. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теплоносителя в открытых системах теплопотребления с суммарной тепловой нагрузкой, не превышающей 0,1 Гкал/ч

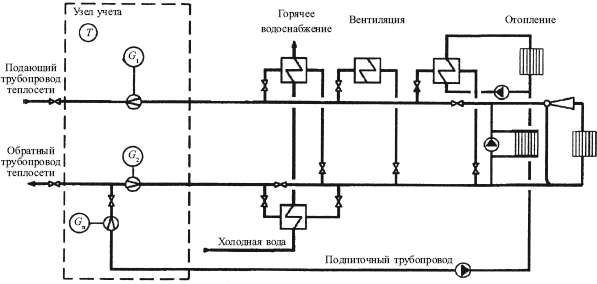

Рис. 8. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теплоносителя в закрытых системах теплопотребления с суммарной тепловой нагрузкой, не превышающей 0,1 Гкал/ч

Рис. 9. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теплоносителя только в подающем трубопроводе сети, а также его регистрируемых параметров в закрытых системах теплопотребления по согласованию с энергоснабжающей организацией

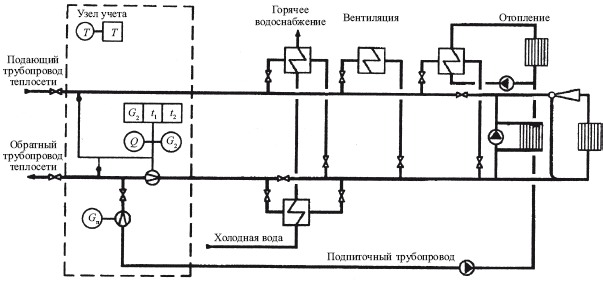

Рис. 10. Принципиальная схема размещения точек измерения количества тепловой энергии и массы (объема) теплоносителя только в обратном трубопроводе сети, а также его регистрируемых параметров в закрытых системах теплопотребления по согласованию с энергоснабжающей организацией

3.2. Определение количества тепловой энергии и теплоносителя, полученных водяными системами теплопотребления

3.2.1. Количество тепловой энергии и масса (объем) теплоносителя, полученные потребителем, определяются энергоснабжающей организацией на основании показаний приборов узла учета потребителя за период, определенный Договором, по формуле

Q = Q_и + Q_п + (G_п + G_гв + G_у)(h₂ – h_хв)10^{– 3}, (3.1)

где Q_и – тепловая энергия, израсходованная потребителем, по показаниям теплосчетчика;

Q_п – тепловые потери на участке от границы балансовой принадлежности системы теплоснабжения потребителя до его узла учета. Эта величина указывается в Договоре и учитывается, если узел учета оборудован не на границе балансовой принадлежности;

G_п – масса сетевой воды, израсходованной потребителем на подпитку систем отопления, определенная по показаниям водосчетчика (учитывается для систем, подключенных к тепловым сетям по независимой схеме);

G_гв– масса сетевой воды, израсходованной потребителем на водоразбор, определенная по показаниям водосчетчика (учитывается для открытых систем теплопотребления);

G_у – масса утечки сетевой воды в системах теплопотребления. Ее величина определяется как разность между массой сетевой воды G₁ по показанию водосчетчика, установленного на подающем трубопроводе, и суммарной массой сетевой воды (G₂+G_гв) по показаниям водосчетчиков, установленных соответственно на обратном трубопроводе и трубопроводе горячего водоснабжения, Gу = [G₁ – (G₂+G_гв)];

h₂– энтальпия сетевой воды на выводе обратного трубопровода источника теплоты;

h_хв – энтальпия холодной воды, используемой для подпитки систем теплоснабжения на источнике теплоты.

Величины h₂ и h_хв определяются по измеренным на узле учета источника теплоты средним за рассматриваемый период значениям температур и давлений.

В системах теплопотребления, где приборами учета определяется только масса (объем) теплоносителя, количество израсходованной тепловой энергии Q_инаходится по формуле

Q_и = G₁(h₁ – h₂)10^{– 3}, (3.2)

где G₁ – масса сетевой воды в подающем трубопроводе, полученная потребителем и определенная по его приборам учета;

h₁ – энтальпия сетевой воды на выводе подающего трубопровода источника теплоты;

h₂ – энтальпия сетевой воды на выводе обратного трубопровода источника теплоты.

Величины h₁, h₂ определяются по соответствующим измеренным на узле учета источника теплоты средним за рассматриваемый период значениям температур и давлений.

3.2.2. Показания теплосчетчика (теплосчетчиков), водосчетчика (водосчетчиков), а также регистрирующих приборов узла учета используются энергоснабжающей организацией для определения значений отклонений полученной тепловой энергии, массы и температуры теплоносителя от величин, нормируемых Договором.

3.2.3. Значения отклонений полученной тепловой энергии, массы и температуры теплоносителя от величин, нормируемых Договором, определяются энергоснабжающей организацией на основании показаний теплосчетчика (теплосчетчиков), водосчетчика (водосчетчиков), а также приборов, регистрирующих параметры теплоносителя.
