Транспортный самолет Юнкерс Ju 52/3m
Шрифт:
Ju 52/3mg3e
Стрелковое вооружение Ju 52/3mg3e состояло из двух пулеметов MG 15 калибра 7,9 мм. Один из них монтировался в открытой турели наверху в задней части фюзеляжа (боезапас-1050 патронов). Перед этой огневой точкой имелся небольшой козырек. Второй MG 15 (с 700 патронами) находился в гондоле у бомбардира и стрелял вниз-назад.
В экипаж военного «юнкерса» входили четыре человека: командир, второй пилот (он же радист), бомбардир и верхний стрелок.
В транспортном
1 июля 1934 г. фирма «Юнкерс» получила заказ на 450 «вспомогательных бомбардировщиков». Он должен был быть выполнен к 30 сентября 1935 г. В конце 1934 г. первые машины начали выходить из заводских цехов. Кроме завода в Дессау военные «юнкерсы» стали строить на новом предприятии в Бернбурге, а также на заводах «Везер флюгцойгбау» и ATG под Лейпцигом. К концу следующего года это уже был самый массовый бомбардировщик возрожденных Люфтваффе. Машины поздних серий получили хвостовое колесо вместо костыля.
В июле 1936 г. Ju 52/3mg3e впервые применили в боевых действиях – в Гражданской войне в Испании. Там некоторые машины подверглись интересным переделкам. Например, на одном самолете разместили неподвижный пулемет MG 17 в корневой части крыла. Огонь из него вел пилот, у которого поставили примитивный прицел.
Сравнительно немного Ju 52/3mg3e отправили на экспорт: три самолета продали в Австрию и десять – в Португалию. Австрийские машины после аншлюса вошли в состав Люфтваффе.
В Германии с 1937 г. Ju 52/3mg3e служили только как транспортные. Несколько самолетов переделали в штабные с 12 креслами в салоне. Отделка у них была попроще, чем у гражданских лайнеров, а кресла – пожестче.

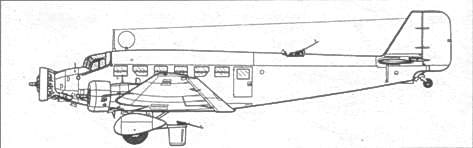

В 1935 г. в Дессау перешли на выпуск модификации «g4е». На ней внедрили усиленное шасси, хвостовое колесо стало стандартным. Для перевозки грузов усилили пол салона и ввели люк в потолке по типу одномоторных Ju 52. Его крышка откидывалась вбок. С правого борта появился большой люк. Его створки разделялись по горизонтали. В открытом положении верхняя поднималась вертикально, а нижняя опускалась параллельно земле и подпиралась снизу подкосами, превращаясь в погрузочную площадку. Переднюю дверь для экипажа, делавшуюся ранее на военных «юнкерсах», ликвидировали.
Ju 52/3mg4e мог быть оборудован как «вспомогательный бомбардировщик», но на самом деле очень немногие машины оснастили подобным образом. В основном самолеты этого типа использовались как военно-транспортные.
В конце 1938 г. завод в Дессау прекратил выпуск Ju 52/3m. Почти одновременно перестала собирать эти самолеты и фирма «Везер». Это было связано с загрузкой этих предприятий другой продукцией. Зато расширили производство в Бернбурге и Лейпциге.
В 1939 г. три Ju 52/3mg4e продали в Швейцарию. Примерно в это же время завод «Винер Нойштадтер флюгцойгверке» в Австрии доработал некоторое количество старых Ju 52/3mg3e под стандарт типа «g4е». Эти машины сохранили переднюю дверь справа.

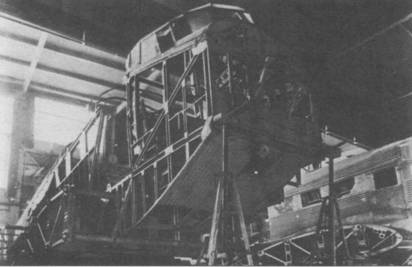

Сборка фюзеляжей на заводе «Везер»
Стрелок у верхней стрелковой установки с пулеметом MG 15

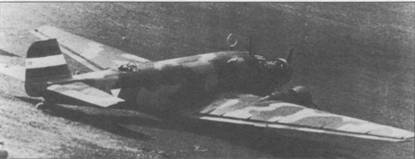

Один из трех Ju 52/3mg3e, проданных Австрии
Военно-транспортные варианты

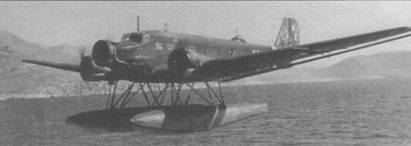

Ju 52/3mg5e (See) из эскадрильи STStl у побережья о. Крит, 1941 г.
В 1939 г. появился Ju 52/3mg5e. В целом он был очень близок к «g4е». Новшеством стало внедрение моторов BMW 132Т-2 (830 л.с.) и антиобледенительной системы. Последняя отбирала горячие выхлопные газы от коллекторов моторов и направляла их вдоль передней кромки крыла. От обтекателей основных колес шасси отказались: существенной прибавки в скорости они не давали, зато увеличивали вес, а кроме того, забивались травой, грязью или снегом на полевых аэродромах, вызывая самопроизвольное торможение. Впервые для военного варианта предусмотрели альтернативные поплавковое и лыжное шасси. Поплавковые машины именовались Ju 52/3mg5eW или Ju 52/3mg5e (See). Вначале монтировали поплавки производства «Юнкерс» водоизмещением 9,5 т, но ими оснастили очень немного самолетов. Все остальные получили поплавки «Хейнкель» водоизмещением 11 т.
Крепление поплавков к фюзеляжу и крыльям соответствовало конструкции, ранее разработанной для гражданских машин. С левого борта у входной двери устанавливалась лестница. Вдоль фюзеляжа под окнами закреплялись поручни. Поплавковые машины были примерно на полтонны тяжелее сухопутных. За счет большего веса и увеличившегося сопротивления их летные данные ухудшились.
Модель «g5е» рассматривалась уже только как транспортная. Бомбовые кассеты и подфюзеляжная гондола отсутствовали. Экипаж состоял из пилота, радиста и стрелка.
Штатное вооружение Ju 52/3mg5e включало всего один пулемет MG 15 в верхней стрелковой точке, но за входной дверью слева (и, соответственно, за входной дверью справа) прорезали окна с гнездами для установки еще двух таких же пулеметов.
В 1941 г. один самолет этой модификации превратили в машину РЭБ, поставив в фюзеляже восемь передатчиков помех и антенную систему над фюзеляжем. Никакого вооружения не было. Этот самолет использовали для нарушения работы станций наведения ночных истребителей противника.

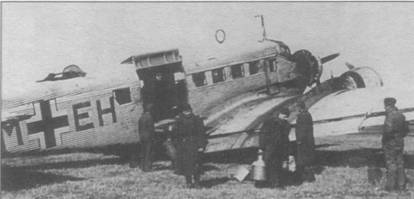

Разгрузка Ju 52/3mg10e в Полтаве, весна 1942 г.
Хорошо видно, как сложена верхняя створка грузовой двери

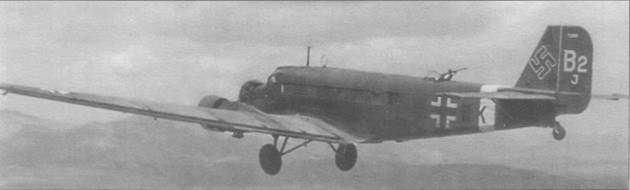

Ju 52/3mg7e в полете, 1941 г.
Параллельно с Ju 52/3mg5e выпускалась модификация «g6е». Она отличалась лишь составом радиооборудования и отсутствием креплений для поплавков. Такая машина могла летать только с колесами или лыжами.
В 1939 г. общая производительность заводов Германии составляла 11-12 «юнкерсов» в неделю. Всего за год собрали 593 машины.
Типы «g5е» и «g6е» выпускали до 1941 г. Их сменила модификация Ju 52/3mg7e. На ней отказались от люка в потолке грузовой кабины, зато расширили люк на правом борту. Из-за этого количество окон справа уменьшилось с пяти до трех. Еще одним внешним отличием стала прямая, а не искривленная трубка ПВД на левом крыле. Мотоустановка была такая же, как на предыдущей модели. В состав оборудования ввели автопилот Сименс К40.
