Пассатижи – ручной электромонтажный и слесарный инструмент, объединяющий кусачки для рубки проволоки, отвертку, плоскогубцы.

Плашка – инструмент для нарезания наружной резьбы. Плашки могут быть раздвижными (призматическими) и круглыми (лерки). Раздвижные призматические плашки представляют собой квадрат, состоящий из двух полуплашек. Они изготавливаются для нарезания дюймовой и трубной резьбы диаметром от 1/8 до 2 дюймов, а для нарезания метрической резьбы – от 6 до 52 мм, в комплект, как правило, входит 4–5 пар. При работе раздвижная плашка вставляется в специальный вороток-плашкодержатель. Круглые плашки (или лерки) могут быть цельными и разрезными. Стандарт диаметров круглых плашек для нарезания метрической резьбы – от 1 до 26 мм, для нарезания дюймовой и трубной резьбы – от 1/8 до 2 дюймов.

Плоскогубцы — клещи, имеющие захватывающую часть с насеченными плоскими поверхностями.

Просечка – инструмент для нарезки прокладок, представляющий собой стальную трубку соответствующего размера и длиной от 70 до 100 мм. Рабочая сторона трубки должна быть заточена по внешней кромке.

Разметочный циркуль – разметочный слесарный инструмент, предназначенный для деления прямых линий, углов, окружностей, для построения перпендикуляров.

Ручной труборез – инструмент, предназначенный для разрезания труб и получения линии разреза, строго перпендикулярной к стенкам трубы. Он состоит из стальной скобы, винтового зажима и трех дисковых резцов, один из которых – подвижный (для настройки трубореза под различные диаметры труб).

Ручные ножницы – инструмент, служащий для резки листовой и полосовой стали толщиной до 0,5 мм и листов латуни и дюралюминия толщиной до 1,5 мм. Металл большей толщины (до 2,5 мм) можно резать с использованием силовых ножниц.

Сальник — уплотнение, герметизирующее зазор между неподвижной и подвижной деталями.

Трубный прижим – инструмент, необходимый для фиксации труб во время нарезания резьбы и других операций. Он устанавливается на массивном основании.

Трубогиб – устройство для сгибания труб, его ролики служат одновременно и калибрующим приспособлением, помогая соблюдать правильный радиус изгиба в зависимости от диаметра трубы.

Угломер — измерительный инструмент, предназначенный для измерения углов. Он представляет собой полудиск с измерительной шкалой, на котором закреплена линейка и передвижной сектор, с нанесенным на нем нониусом. Передвижной сектор можно закреплять на полудиске стопорным винтом. К сектору прикреплены также угольник и съемная линейка (рис. 62).

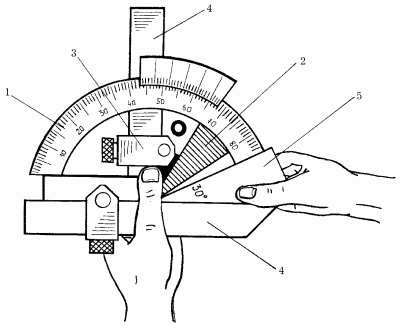

Рис. 62. Угломер: 1 – полудиск со шкалой; 2 – подвижный сектор с нониусом; 3 – стопорный винт; 4 – линейка; 5 – измеряемая деталь.

Фитинги – соединительная арматура, необходимая для сборки отдельных участков водопровода, для временной заглушки концов и устройства ответвлений. Могут быть изготовлены из стали или ковкого чугуна. Виды фитингов: угольник, переходный тройник, переходная муфта, сгон в сборе, с прямой муфтой и контргайкой.

Шабер – инструмент, используемый для шабрения (подгонка плоскостей друг к другу для более плотного прилегания). Изготавливается из инструментальных, легированных сталей или твердых сплавов. Рабочая (режущая) часть шабера может быть плоской с радиусом закругления по торцу, трехгранной с боковыми пазами, двухгранной (скребки) или фасонной с выпуклыми радиусами на рабочем профиле. Плоские шаберы применяются для чернового шабрения, фасонные шаберы и шаберы-скребки – для шабрения поверхностей в труднодоступных местах.

Штангенрейсмус – слесарный инструмент, предназначенный для нанесения разметочных линий на вертикальных поверхностях.

Штангенциркуль – измерительный инструмент, состоящий из негнущейся металлической линейки (штанги), на которую нанесена измерительная шкала с ценой деления 0,5 мм. На передней части линейки расположены две измерительные губки; вдоль линейки перемещается металлическая рамка, также снабженная двумя измерительными губками. Рамка снабжена еще одной измерительной шкалой – нониусом – который имеет цену деления 0,02 мм. Движение рамки по штанге можно застопорить с помощью специального винта. По основной шкале на штанге отсчитываются показания с точностью до миллиметра, по нониусу – показания уточняются до десятых долей миллиметра (рис. 63).

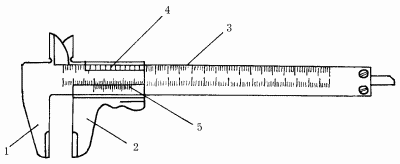

Рис. 63. Штангенциркуль: 1, 2 – измерительные губки; 3 – рамка с измерительными губками; 4 – штанга; 5 – нониус.

Щуп – инструмент, предназначенный для измерения величины зазора. Он представляет собой набор тонких пластин, закрепленных в одной точке. Каждая из них имеет известную толщину.

Собирая из пластин щуп определенной толщины, можно измерить величину зазора. При этом измерении следует осторожно обращаться с тонкими металлическими пластинами наборного щупа, поскольку они легко ломаются при незначительном усилии. В то же время пластины должны входить в зазор туго и на всю длину, что обеспечит точность измерения.

Электрическая дрель – инструмент, необходимый для сверления и обработки всевозможных отверстий. Для слесарных работ требуется определенный набор сверл и других насадок (зенковок, шарошек, разводок).

Материалы

Лента ФУМ (фторопластовый уплотнительный материал, он же – фторлон 4Д) – наиболее предпочтительный уплотнитель резьбовых соединений, включая трубопроводы горячей воды, применяется также для набивки сальников. Выдерживает температуру до 200 °C, устойчив к действию агрессивных сред – щелочей и минеральных кислот.

Для смазки лента ФУМ заранее пропитывается минеральным маслом, выпускается в удобных кассетах, может иметь толщину от 0,08 до 0,12 мм и ширину от 10 до 15 мм. Для уплотнения между муфтой и контргайкой применяется шнур из того же материала.

Плетеная хлопчатобумажная набивка ХБС (сухая) – сальниковая набивка применяется главным образом в запорной арматуре сетей горячего водоснабжения и питьевой воды.

Льняная прядь с пропиткой суриком или свинцовыми густотертыми белилами — применяется для уплотнения резьбовых соединений трубопроводов холодной (не питьевой!) и горячей воды, а также в трубопроводах системы водяного отопления. Ограничение температуры применения – 100 °C. Прядь, пропитанную цинковыми белилами, используют только в трубопроводах холодной воды (не питьевой!).

Асбестовые нити используются в качестве сальниковой набивки. Не рекомендуется применять их для кранов и вентилей питьевой воды.

Смоляная прядь, пеньковый или джутовый канат служит для заделки (герметизации) раструбов чугунных и керамических канализационных труб. Предпочтительнее использовать канат со смоляной пропиткой.

Материалы для вырубания прокладок

Техническая листовая резина толщиной 3–4 мм предназначена только для прокладок в краны и вентили холодной воды. Ее следует хранить в прохладном темном месте, предохранять от действия прямых солнечных лучей, беречь от контакта с маслом или бензином.
