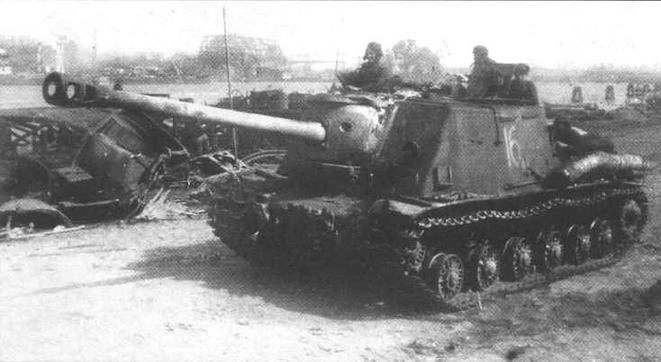

ИСУ-122С в Кенигсберге, апрель 1945 года

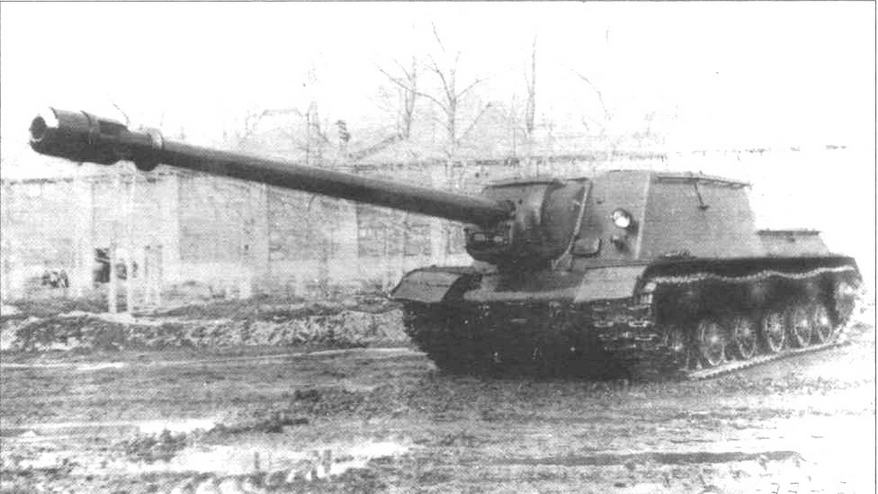

Опытный образец ИСУ-122-3 во дворе завода № 100. Осень 1944 года
Еще в декабре 1943 года, учитывая, что в дальнейшем у противника могут появиться новые танки с более мощным бронированием, ГКО специальным постановлением предписал спроектировать и изготовить к апрелю 1944 года самоходно-артиллерийские установки с орудиями повышенной мощности:
— со 122-мм пушкой, имеющей начальную скорость 1000 м/с при массе снаряда в 25 кг;
— со 130-мм пушкой, имеющей начальную скорость 900 м/с при массе снаряда в 33,4 кг;
— со 152-мм пушкой, имеющей начальную
Все эти орудия пробивали броню толщиной 200 мм на дистанции 1500 — 2000 м.
В ходе выполнения этого постановления были созданы и в 1944 — 1945 годах испытаны артсамоходы:
— ИСУ-122-1 (объект 243) со 122-мм пушкой БЛ-9, ИСУ-122-3 (объект 251) со 122-мм пушкой С-26-1, ИСУ-130 (объект 250) со 130-мм пушкой С-26;
— ИСУ-152-1 (объект 246) со 152-мм пушкой БЛ-8 и ИСУ-152-2 (объект 247) со 152-мм пушкой БЛ-10.
Пушки БЛ-8, БЛ-9 и БЛ-10 разработало ОКБ-172 (не путать с заводом № 172), все конструкторы которого являлись заключенными. Отсюда и расшифровка буквенной аббревиатуры в индексах установок: «БЛ» — Берия Лаврентий.
Пушка БЛ-9 (ОБМ-50) была сконструирована под руководством И.И.Иванова. Она имела поршневой затвор и оснащалась системой продувки канала ствола сжатым воздухом. Углы вертикального наведения составляли от -2° до +18°30’, по горизонтали — в секторе 9°30’ (вправо — 7°, влево — 2°30’). При стрельбе использовались телескопический прицел СТ-18 и панорама Герца. Приводы наведения орудия — такие же, как у самоходной установки ИСУ-122. Уравновешивание качающейся части относительно оси цапф производилось с помощью грузов, прикрепленных к неподвижной части ограждения пушки. В боекомплект установки входил 21 выстрел раздельногильзового заряжания с бронебойными снарядами. Начальная скорость бронебойного снаряда при массе 11,9 кг составляла 1007 м/с и на 200 м/с превышала аналогичный показатель 122-мм пушки Д-25. Конструкция корпуса и броневой рубки, силовая установка, трансмиссия, ходовая часть и электрооборудование машины были заимствованы у самоходной установки ИСУ-122. Для внешней связи служила радиостанция 10-РК-26, для внутренней — танковое переговорное устройство ТПУ-4БИС-Ф.

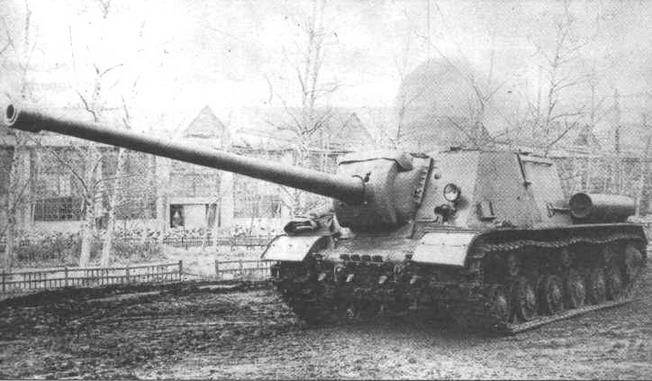

Опытный образец ИСУ-152-1 во дворе завода № 100. Апрель 1944 года

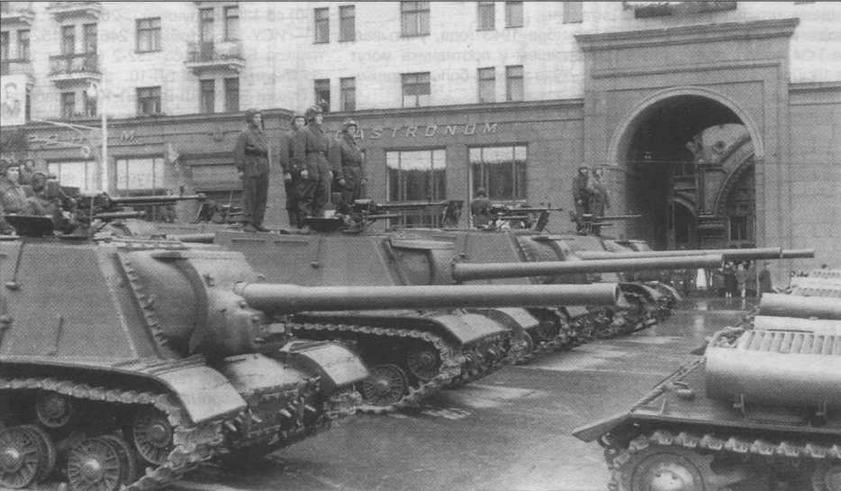

Артсамоходы ИСУ-122 на улице Горького (ныне Тверская) перед Парадом Победы. 24 июня 1945 года. Интересная деталь: вторая машина слева — ИСУ-122С, со ствола которой, по- видимому для единообразия, свинчен дульный тормоз
Первый опытный образец пушки БЛ-9 изготовили в мае 1944 года на заводе №172, а в июне ее установили на ИСУ-122-1. Эту машину представили на полигонные испытания 7 июля 1944 года. Предварительных испытаний в Гороховце в августе 1944 года установка не выдержала из-за низкой живучести ствола. Новый ствол был изготовлен к началу февраля 1945 года, и после его монтажа самоходка вновь поступила на испытания, состоявшиеся в мае 1945 года. На последних при стрельбе произошел разрыв ствола из-за дефектов металла. После этого дальнейшие работы по ИСУ-122-1 прекратили.
Самоходная установка ИСУ-152-1 (ИСУ-152БМ) была создана в апреле 1944 года в КБ завода № 100, по инициативе ОКБ-172, предложившего разместить в установке СУ-152 разработанную у них 152-мм пушку БЛ-7, имевшую баллистику пушки Бр-2. Модификация пушки для монтажа в САУ получила индекс БЛ-8 (ОБМ-43). Она имела поршневой затвор, дульный тормоз оригинальной конструкции и систему продувки канала ствола сжатым воздухом из баллонов. Углы вертикального наведения составляли от -3°10’до+17°45’, горизонтального — в секторе 8°30’ (вправо — 6°30’, влево — 2°). Высота линии огня — 1655 мм. При стрельбе использовались телескопический прицел СТ-10 и панорама Герца. Дальность стрельбы равнялась 18 500 м. Приводы наведения остались неизменными, по сравнению с установкой ИСУ-122. Боекомплект включал 21 выстрел раздельно-гильзового заряжания. Начальная скорость бронебойного снаряда достигала 850 м/с. В связи с монтажом новой пушки конструкцию броневой маски орудия несколько изменили.
При проведении испытаний пушки БЛ-8 были выявлены «неудовлетворительные показатели по действию снарядов», ненадежность работы дульного тормоза и поршневого затвора, а также плохие условия работы расчета. Большой вылет ствола (общая длина установки составляла 12,05 м) ограничивал маневренность машины. По результатам испытаний БЛ-8 заменили пушкой БЛ-10 с клиновым полуавтоматическим затвором.
В декабре 1944 года самоходная установка ИСУ-152-2 с пушкой БЛ-10 проходила испытания на Ленинградском АНИОПе. Она их не выдержала из-за неудовлетворительной живучести ствола пушки и малого угла горизонтального наведения. Пушку отправили на доработку на завод № 172,

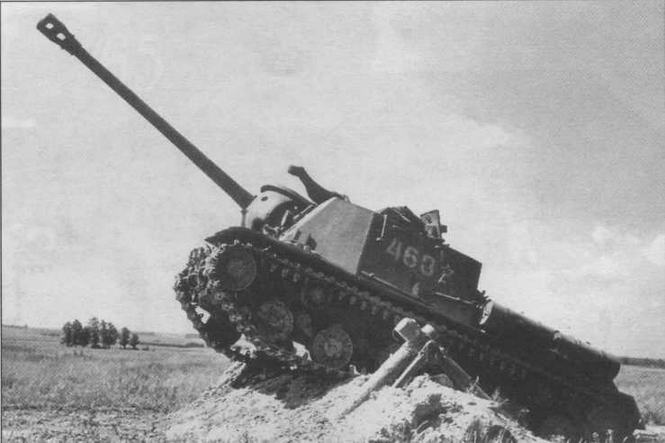

однако до окончания войны ее доводка не была завершена.Самоходное орудие ИСУ-122С преодолевает эскарп во время учебных занятий в одной из частей Северной группы войск. Польша, 1947 год

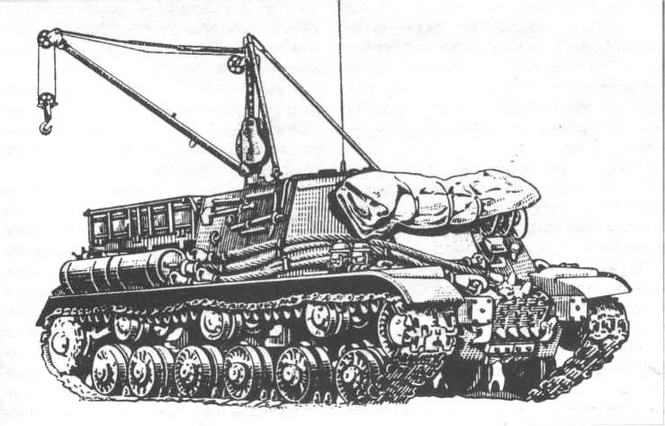

Тяжелый эвакуационный тягач БТТ-1
Пушки С-26 и С-26-1 спроектировали в ЦАКБ под руководством В.Г.Грабина. Пушка С-26 калибра 130 мм имела баллистику и боеприпасы от морской пушки Б-13, но обладала рядом принципиальных конструктивных отличий, так как оснащалась дульным тормозом, горизонтальным клиновым затвором и т.д. Длина ствола пушки — 54,7 калибра. Дальность стрельбы прямой наводкой — 5000 м, скорострельность — 2 выстр./мин. Боекомплект пушки состоял из 25 выстрелов раздельно-гильзового заряжания с бронебойными снарядами. Начальная скорость бронебойного снаряда при массе 33,4 кг — 900 м/с. Пушка С-26-1 имела такую же баллистику, как и 122-мм пушка БЛ-9, и отличалась от нее наличием горизонтального клинового затвора и измененной конструкцией отдельных узлов.
Длина ствола — 59,5 калибра. Дальность стрельбы прямой наводкой — 5000 м, максимальная —16 000 м. Скорострельность — 1,5 — 1,8 выстр./мин. Начальная скорость бронебойного снаряда массой 25 кг — 1000 м/с.
Самоходы ИСУ-130 и ИСУ-122-3 изготовили на заводе № 100 осенью 1944 года. В качестве базы при их создании использовалась САУ ИСУ-122С. В октябре 1944 года ИСУ-130 прошла заводские испытания, а в ноябре — декабре того же года — полигонные. По их результатам было принято решение направить пушку в ЦАКБ для доработки, которая затянулась до конца войны. Ходовые и артиллерийские испытания ИСУ-130 закончились только в июне 1945 года, когда принятие этой САУ на вооружение потеряло смысл. Опытный образец САУ ИСУ-122-3 проходил полигонные испытания в ноябре 1944 года и не выдержал их из-за неудовлетворительной живучести ствола. Доработка ствола была завершена лишь в июне 1945 года.
Самоходкам с опытными образцами пушек были свойственны те же недостатки, что и остальным САУ на шасси танка ИС: большой вылет ствола вперед, снижавший маневренность в узких проходах, малые углы горизонтального наведения орудия и сложность самого наведения, что затрудняло стрельбу по подвижным целям; невысокая боевая скорострельность из-за относительно небольших размеров боевого отделения; большая масса выстрелов; раздельно-гильзовое заряжание и наличие у ряда орудий поршневого затвора; плохая обзорность из машин; малый боекомплект и сложность его пополнения в ходе боя.
Вместе с тем, хорошая противоснарядная стойкость корпуса и рубки этих САУ, достигнутая за счет установки мощных броневых плит под рациональными углами наклона, позволяла использовать их на дистанции прямого выстрела и достаточно эффективно поражать любые цели.
Самоходно-артиллерийские установки ИСУ-122 и ИСУ-152 состояли на вооружении Советской Армии и в послевоенные годы. И те и другие модернизировались. Так, например, с 1958 года штатные радиостанции и ТПУ на ИСУ-122 заменялись на радиостанции «Гранат» и ТПУ Р-120.
После того как в качестве стандартной САУ в конце 1950-х годов была принята ИСУ-152, самоходные установки ИСУ-122 начали разоружать и переоборудовать в тягачи. Тягач ИСУ-Т представлял собой обычную самоходку с демонтированной пушкой и заваренной амбразурой.
16 ноября 1962 года на вооружение приняли тяжелый эвакуационный тягач БТТ. Он существовал в двух модификациях — БТТ-1 и БТТ-1Т. Корпус машины БТТ-1 подвергся изменениям главным образом в лобовой части. К нижнему лобовому листу приварили два коробчатых демпферных упора для толкания танков с помощью бревна. Была изменена и крыша рубки, к которой приварили балку с подкосами для увеличения жесткости. В машинном отделении, расположенном в средней части корпуса, разместили лебедку (тяговое усилие 25 тс, рабочая длина троса 200 м) с механизмом отбора мощности от двигателя. Управление лебедкой осуществлялось механиком-водителем из машинного отделения, в котором для этой цели имелись второе сиденье и два рычага управления. В кормовой части машины располагалось сошниковое устройство для упора в грунт. На тягаче устанавливалась разборная кран-стрела грузоподъемностью 3 т с ручным приводом. На крыше силового отделения находилась грузовая платформа, рассчитанная на перевозку до 3 т груза. Буксирное устройство тягача было оборудовано подрессориванием с двусторонней амортизацией и жесткой сцепкой. На машине устанавливался двигатель В-54-ИСТ. Его особенностью был коленчатый вал, заимствованный у двигателя В-12-5. Для движения ночью механик-водитель располагал ночным прибором БВН. Масса тягача составляла 46 т. Экипаж включал двух человек. На тягаче БТТ-1 Т вместо тяговой лебедки укладывался табельный или модернизированный комплект такелажного оборудования, рассчитанный на тяговое усилие 15 тс.
