Тяжелый танк «Королевский тигр»

Таблица производства «королевских тигров» составлена по данным книги немецкого исследователя Вальтера Шпильбергера «Тигр» и его варианты». Другой немецкий автор — Фриц Хан приводит другое число танков, выпущенных в 1945 году, — 112. Подобное разночтение не позволяет точно указать общее число этих машин — оно колеблется от 477 до 489, без учета трех прототипов, покинувших заводские цеха в 1943 году.

Как уже упоминалось, на первых 50 танках устанавливались башни конструкции Порше. Первые же бои с участием «королевских тигров» выявили у нее ряд недостатков, например, склонность снарядов к рикошету вниз при попадании в лобовую часть, что грозило пробоиной в относительно тонкой крыше корпуса. К маю 1944 года фирма Krupp разработала новую башню, которую стали устанавливать на танки, начиная с 51-й машины. Эта башня имела прямую 180-мм лобовую плиту, исключавшую возможность рикошета. Ее больший забронированный объем позволил увеличить боекомплект с 77 до 84 выстрелов.

Помимо замены башни, ставшей наиболее крупной модернизацией, в конструкцию танка в процессе серийного производства вносились и другие более мелкие изменения. Была усовершенствована конструкция пушки, усилено бронирование моторного отделения, установлен новый прицел. В конце ноября 1944 года на «королевских тиграх» появилась новая гусеница Kgs 73/800/152, а в марте 1945 года внедрили бескомпрессорную продувку канала ствола пушки. Она осуществлялась воздухом, поступавшим из специального цилиндра, куда нагнеталась с помощью энергии отката орудия. К этому же времени пулеметы MG 34 заменили на MG 42, а шаровую установку курсового пулемета — на установку пистолета-пулемета МР 40. По мере приближения конца войны в конструкцию танка вносилось все больше упрощений. На машинах последних выпусков, например, отсутствовала даже внутренняя окраска. В течение всего периода серийного производства предпринимались неоднократные, но безуспешные попытки усовершенствовать бортовые передачи и двигатель танка.

Характерные отличия танков «Королевский тигр» разных производственных серий

Прототип

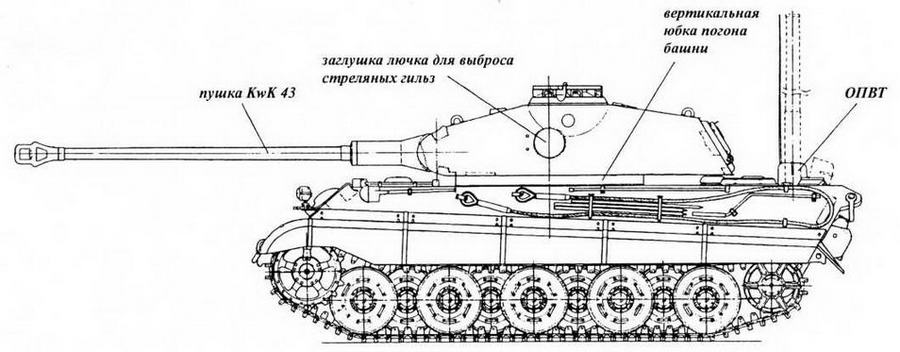

Серийный танк с башней Порше

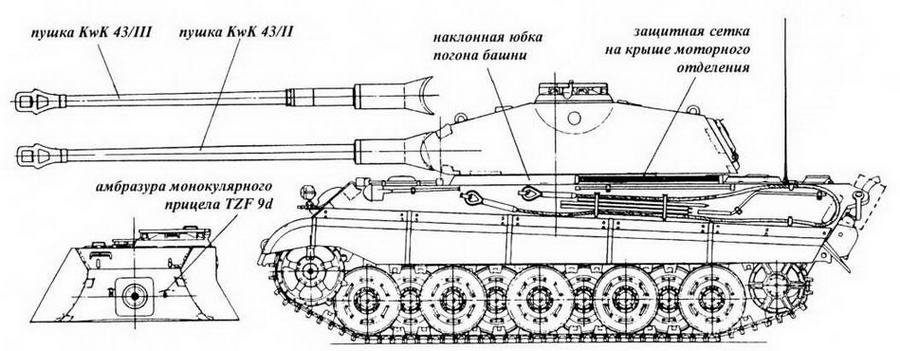

Серийный танк с башней Хеншель

Как и в случае с «Тигром», сборка «королевских тигров» на фирме Henschel теоретически была разделена на 9 этапов (по 6 часов на каждый). В среднем же на сборку одного танка требовалось до 14 дней. При этом от 18 до 22 машин одновременно находилось в сварочном цеху, а 10 — в сборочном. Что касается расхода материала, то на изготовление одного «Королевского тигра» уходило 119 798 кг стали (для сравнения: на «Пантеру» — 77 469 кг).

В начале 1945 года 10 танков с башней Henschel были переоборудованы в командирские. Сократив боекомплект до 63 выстрелов и демонтировав спаренный пулемет, на освободившемся месте разместили радиостанции Fu 5 и Fu 7 (вариант Sd.Kfz.267) или Fu 5 и Fu 8 (вариант Sd.Kfz.268). Переделкой занималась фирма Wegmann. Первая командирская машина Panzerbefehlswagen Tiger II покинула заводской цех 3 февраля 1945 года.

Линейным и командирским вариантами, собственно, и ограничиваются все модификации танка «Королевский тигр». Однако существовало несколько нереализованных проектов.

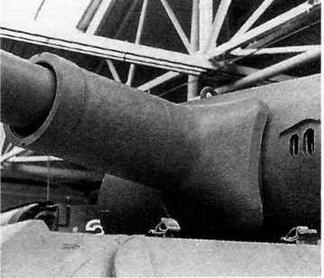

Прототип «Королевского тигра» сохраняется ныне в Королевском британском танковом музее в Бовингтоне

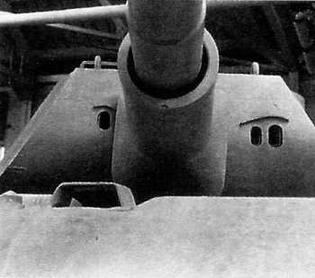

Лобовая часть башни конструкции Порше и маска пушки. Справа от орудия — две амбразуры бинокулярного прицепа TZF 9d/I, который устанавливался на танках ранних выпусков.

В конце 1944 года, в рамках программы перевооружения германских танков фирма Krupp приступила к проектированию танка «Тигр II», вооруженного 105-мм пушкой с длиной ствола 68 калибров. Пушка размещалась в стандартной хеншелевской башне и должна была оснащаться прицелом, стабилизированным в вертикальной плоскости наведения. Бронебойный снаряд массой 15,6 кг покидал ствол с начальной скоростью 990 м/с. В металле эта машина изготовлена не была.

В течение 1944 года велось проектирование двух тяжелых самоходно-артиллерийских установок на унифицированном шасси, в котором использовались моторно-трансмиссионная группа и ходовая часть «Тигра II». Последняя при этом была удлинена до 11 опорных катков на борт. Шасси получило обозначение Gesch"utzwagen VI. Сборка самоходки 17 cm K44(Sf)/GwVI велась на полигоне фирмы Henschel в Зеннелагер. Масса машины с экипажем из 8 человек, боезапасом в 5 выстрелов и 30-мм лобовой броней достигла 58 т. Как следует из названия САУ, она должна была вооружаться 170-мм пушкой К44. До конца войны почти полностью успели изготовить одну машину без вооружения, которую захватили союзники.

Другую машину предполагалось вооружить 210-мм мортирой. Ее масса составляла 52,7 т, а в возимый боекомплект входили только 3 выстрела, САУ 21 cm Mrs.18(Sf)/Gw VI построена не была.

Шасси «королевских тигров» планировалось использовать для транспортировки 280-мм железнодорожной пушки К5. Артиллерийская часть (ствол, лафет и опорная плита) в походном положении устанавливались на два специально оборудованных танковых шасси, получивших обозначение Ger"at 566. Эти машины, как, впрочем, и Ger"at 817 — спроектированный из агрегатов «Королевского тигра» самоходный лафет для 305- и 420-мм минометов, остались на бумаге.

Описание конструкции

Компоновка танка «Тигр» Ausf.B такая же, как и у всех немецких танков периода Второй мировой войны, то есть с передним расположением трансмиссии.

Отделение управления занимало переднюю часть танка. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления танком, контрольные приборы и сиденье механика-водителя. Справа — курсовой пулемет, сиденье стрелка-радиста и часть боекомплекта пушки. Радиостанция также находилась в отделении управления — над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части танка. Над ним на шариковой опоре размещалась башня, в которой устанавливались пушка и спаренный с ней пулемет, а слева от пушки — механизмы управления огнем, телескопический прицел, ножные педали для поворота башни от гидропривода и ножной спуск пулемета, сиденья наводчика и командира танка. Справа от пушки находилось сиденье заряжающего. В нише башни и по стенкам корпуса в боевом отделении хранился боекомплект.

На днище танка под вращающимся полом боевого отделения устанавливался гидропривод поворота башни и размещались два топливных бака.

В моторном отделении, в кормовой части корпуса, находились двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Силовая установка танка «Тигр» Ausf.B была целиком заимствована у танка «Пантера», а трансмиссия — у танка «Тигр» Ausf.E.

КОРПУС танка по форме был идентичен корпусу танка «Пантера». Он изготавливался из катаных броневых плит, соединенных в шип и обваренных аустенитовыми электродами (то есть электродами из высокоуглеродистой стали). В корпусе танка использовалось шесть типов плит толщиной от 25 до 150 мм. Верхний лобовой лист корпуса выполнялся сплошным и имел только амбразуру под шаровую установку курсового пулемета.

В передней части крыши корпуса были смонтированы смотровые приборы механика-водителя и стрелка-радиста, защищенные броневыми П-образными скобами. В верхней части лобового листа слева сделан вырез, чтобы обеспечить механику-водителю максимальный обзор.

Кроме того, в передней части крыши корпуса имелись люки-лазы механика-водителя и стрелка-радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма. Как и на танке «Пантера», люки-лазы были выполнены в крышке люка, предназначенного для монтажа и демонтажа трансмиссии. Между люками- лазами находилось вентиляционное отверстие, закрытое броневым колпаком.
