Тяжелый танк Т-10

Лишь на сравнительно ровной местности наводчик мог произвести прицельный выстрел на ходу и без остановки танка. Однако статистика показывала, что и в этом случае вероятность поражения цели составляла всего 1 – 2%, то есть на 100 выстрелов оказывалось 1 – 2 попадания. Учитывая, что боекомплект большинства танков не превышал 50 снарядов, можно было считать, что при стрельбе с ходу танк, даже расстреляв весь свой боекомплект, мог вообще не попасть в цель.

Рассматривалось два варианта стабилизации танкового вооружения. В первом силовая стабилизация пушки и башни, при которой орудие и жёстко связанный с ним прицел постоянно следят за целью. Во втором – предусматривались высокоточная стабилизация поля зрения прицела и силовая подстабилизация пушки и башни. Недостатком первого варианта являлось то, что при заряжании, когда пушка блокировалась на заданных углах возвышения, наводчик лишался возможности наблюдать за целью. Второй вариант был лишён такого недостатка, что значительно облегчало условия работы наводчика, но оказался намного сложнее в изготовлении и эксплуатации. Конструкторы ОКБТ под руководством Г. Андандонского пошли по более сложному пути. Они разработали совместно с Красногорским механическим заводом технический проект, предложив на первом этапе стабилизировать вооружение только в вертикальной плоскости, колебания в которой имели наибольшее значение для поражения цели.

Такая система стабилизации испытывалась на опытном экземпляре машины, зарегистрированной как «объект 267 сп.1» (сп.1 – первая спецификация). Разработчики применили принципиально новый перископический оптико-гироскопический прицел ТПС-1 (танковый перископический стабилизированный), одно из его зеркал стабилизировалось в вертикальной плоскости с помощью гироскопического устройства. Точное наведение обеспечивал электрогидравлический привод за счёт работы датчика по разности углов установки прицела и пушки.

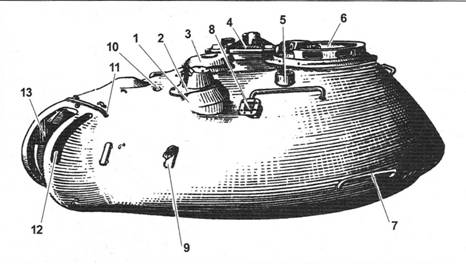

Башня танка Т-10А:

1 – прилив для прицела ТПС-1, 2 – кронштейн прицела ТПС-1, 3 – колпак вентилятора, 4 – крышка люка заряжающего, 5 – стакан антенного ввода, 6 – крышка люка командира, 7 – поручень, 8 – отверстие для прибора наблюдения, 9 – рым, 10 – отвер-стие для тяги крепления рамки пушки, 11 – дождевой щиток, 12 – окно для прицела, 13 – окно для пулемёта ДШК

Испытания показали, что такая система «с независимой линией визирования» оказалась значительно эффективнее «зависимой», принятой позднее на среднем танке Т-54/55, в которой от датчиков гироскопа стабилизировалось орудие, а прицел имел с ним жёсткую механическую связь. Таким образом, модернизированное орудие Д-25ТС получило одноплоскостной стабилизатор ПУОТ-1 «Ураган».

Установка новых приводов повлекла за собой изменение формы броневой маски и передней части башни. Характерным внешним отличием орудия Д-25ТС стало наличие на его стволе эжектора, позволившего существенно снизить загазованность боевого отделения во время стрельбы.

В середине 1955 г. на Кировском заводе изготовили пять образцов танка «объект 267 сп.1» и провели полный цикл испытаний системы стабилизации.

Танк Т-10 с одноплоскостным стабилизатором орудия был принят на вооружение Советской Армии под обозначением Т-10А постановлением Правительства № 649-378сс от 17 мая и приказом министра обороны от 11 июня 1956 г. В том же году на Челябинском тракторном заводе началось серийное производство таких машин, получивших обозначение «объект 730А». В 1956 г. успели построить 30 танков Т-10А.

Одновременно со стабилизацией орудия на Т-10 были также внедрены прибор ночного видения механика-водителя ТВН-1 и гирополукомпас ГПК-48.

Танк Т-10Б «объект 730Б»

Вскоре в ленинградском ОКБТ спроектировали систему двухплоскостной стабилизации вооружения, которая должна была компенсировать влияние на наведение орудия не только вертикальных перемещений, но также и углов рыскания танка по курсу. В результате, в 1955 г. была разработана модификация танка «объект 267 сп.2».

Для этой машины также создали прицел Т-2С, в котором одно зеркало стабилизировалось в вертикальной плоскости, а другое – в горизонтальной, чем и обеспечивалась стабилизация поля зрения в обеих плоскостях. Привод пушки по вертикали позаимствовали от танка «объект 267 сп.1».

В 1956 г. новую систему уже передали в серийное производство. А в 1957 г. поступил на вооружение танк Т-10Б («объект 730Б») с двухплоскостным стабилизатором ПУОТ-2 «Гром» и стабилизированным прицелом Т2С-29-14. Серийное производство развернули в Челябинске.

Танк Т-10Б выпускался всего один год. За это время построили 130 единиц, правда, 20 из них, хотя и считались Т-10Б, были укомплектованы стабилизатором «Ураган». В 1957 г. Т-10Б в производстве сменила комплексно модернизированная «десятка» Т-10М.

В том же году на базе Т-10Б был разработан командирский танк Т-10БК, который отличался от базовой машины наличием дополнительной радиостанции и зарядного агрегата.

Танк Т-10М «объект 272»

Следующая модификация танка Т-10 – «объект 272» – разрабатывалась в соответствие с решением пленума Научно-технического комитета ГБТУ, состоявшегося 14 декабря 1954 г. Первоначально её ведущим инженером был назначен А. Шнейдман, затем руководство работами передали П. Михайлову.

Модернизация коснулась в первую очередь вооружения танка. 122-мм орудие Д-25Т, которое устанавливалось ещё на танках ИС-2, было, наконец, отправлено на покой. Вместо него танк получил существенно более мощное орудие М-62Т2С (2А17), хотя и того же калибра.

Само орудие М-62 проектировалось в КБ завода №172 в Перми (тогда ещё г. Молотов) под руководством главного конструктора М.Цирульникова. Опытные экземпляры прошли испытания в 1953 г. и показали значительно лучшие баллистические характеристики. Так, начальная скорость бронебойного снаряда составляла 950 м/с при бронепробиваемости 225 мм на расстоянии 1000 м. У Д-25 эти характеристики равнялись, соответственно, 795 м/с и 145 мм. Кроме того, М-62 имело и ряд эксплуатационных преимуществ. Характерным внешним признаком М-62 был дульный тормоз щелевого типа, поглощавший до 70% силы отдачи при выстреле.

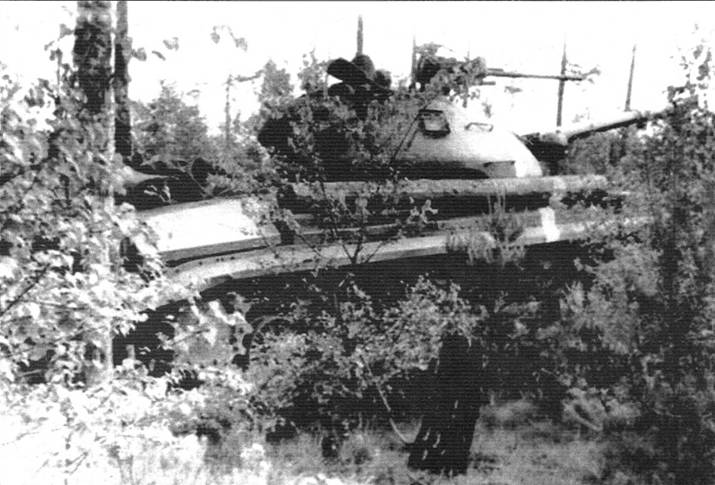

Т-10 в засаде. На манёврах Группы советских войск в Германии. Белая полоса справа на корпусе означает принадлежность танка к определённой стороне участников. Начало 1960-х гг.

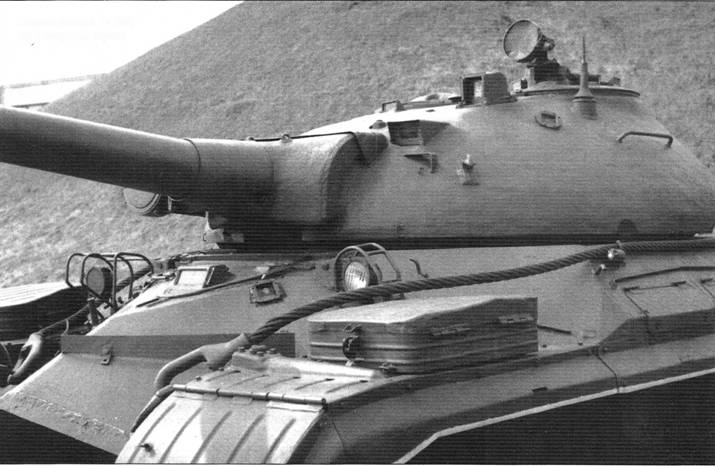

Башня танка Т-10М, вид спереди слева

Башня танка Т-10М:

1 – отверстие для пальца крепления рамки пушки; 2 – окно для пулемёта ДШК; 3 – крюк; 4 – дождевой щиток; 5 – отверстие для тяги крепления рамки пушки; 6 – броневой лист крыши башни; 7 – отверстие для установки прибора наблюдения заряжающего ТНП; 8 – крышка люка заряжающего; 9 – рукоятка механизма поворота верхнего погона люка заряжающего; 10- броневое ограждение прицела ТПН-1; 11 – крышка люка командира танка; 12 – крышка кормового ящика башни для ЗИП; 13 – кормовой ящик для ЗИП; 14 – стакан антенного ввода; 15 – отверстие для прибора наблюдения ТПБ-51; 16 – поручень; 17 – колпак бронировки прицела Т2С-29; 18 – выемка для открывания откидного листа над радиаторами
