Тяжёлый танк «Тигр»

1 — вид спереди; 2 — вид сзади.

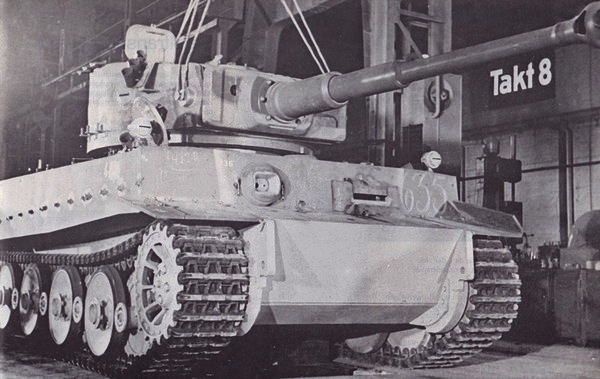

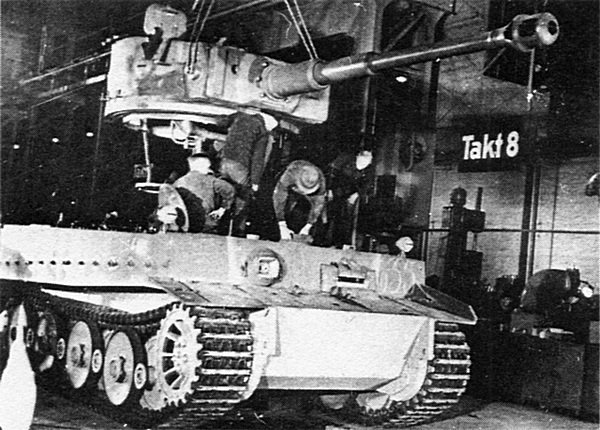

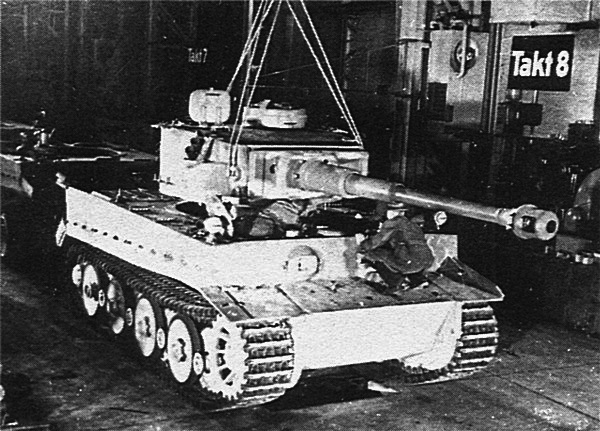

Монтаж башни в заводском цехе.

К 18 августа 1942 года были выпущены первые 4 «тигра». Пятую и шестую машины 27 августа отправили в Фаллингбостель, где формировались 501-й и 502-й тяжёлые танковые батальоны. Сборка танков осуществлялась на заводе фирмы Henschel в Касселе. К производству башен была привлечена фирма Wegmann. В процессе серийного производства в конструкцию танка, выпускавшегося в одной модификации, практически непрерывно вносились изменения и улучшения. У первых же серийных машин был изменён ящик для снаряжения и ЗИПа, крепившийся на корме башни. На прототипах использовался ящик, позаимствованный у Pz.Kpfw.III. Лючок с бойницей для стрельбы из личного оружия на правой стенке башни заменили на люк-лаз. Для самообороны от вражеской пехоты по периметру корпуса были смонтированы мортирки для противопехотных мин типа «S». Эта мина, боевая часть которой включала 360 стальных шариков, выстреливалась на небольшую высоту и разрывалась. Кроме того, на башнях танков ранних выпусков устанавливались дымовые гранатомёты NbK 39 калибра 90 мм (по три с каждой стороны). Последние также можно было использовать для стрельбы минами типа «S». На машинах поздних выпусков для этой цели служило «оружие ближней обороны» — Nahverteidigungswaffe — мортирка, установленная внутри танка и стрелявшая через амбразуру, расположенную на крыше башни за люком заряжающего.

Со второй половины 1943 года на «тигры» стали устанавливать новую командирскую башенку (с 391-й машины), унифицированную с башенкой «Пантеры» и имевшую устройство для крепления зенитного пулемёта MG 34, а также перископический прибор наблюдения перед люком заряжающего. Были внесены изменения в спусковой механизм пушки, в стопор пушки по-походному, крепление спаренного пулемёта, сиденья членов экипажа и др. На её бортах разместили укладку запасных траков, которые до этого располагались только на нижнем лобовом листе корпуса. Пять траков крепились с левой, а три — с правой стороны.

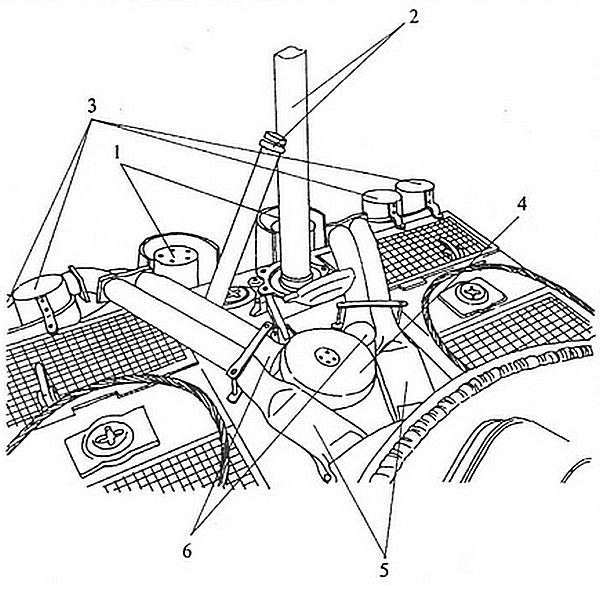

Крыша моторного отделения с установленным оборудованием для подводного вождения:

1 — выхлопные патрубки; 2 — труба ОПВТ; 3 — воздушные фильтры типа Feifel; 4 — колпак над окном воздухооттока; 5 — трубы подачи воздуха к воздушным фильтрам двигателя; 6 — трубы подачи воздуха к фильтрам типа Feifel.

Подверглась изменениям и силовая установка танка. На первых 250 машинах устанавливался двигатель Maybach HL 210P30, на остальных — Maybach HL 230Р45. Для эксплуатации в африканской пустыне и в южных районах России на кормовом листе корпуса монтировались воздушные фильтры типа Feifel.

Первые 495 танков оснащались оборудованием для подводного вождения, позволявшим преодолевать своим ходом по дну водные преграды глубиной до 4 м. Над специальным лючком в крыше моторного отделения устанавливалась трёхметровая телескопическая труба для подачи воздуха в двигатель. Выхлоп производился непосредственно в воду. Все люки танка имели резиновые уплотнения. С особой тщательностью герметизировалась моторная перегородка, чтобы выхлопные газы не проникали в обитаемые отделения танка. В ходе испытаний на заводском полигоне, где для этой цели был построен специальный бассейн, танк с работающим двигателем находился под водой до 2,5 часа. В то время «Тигр» был единственным серийным танком в мире, оснащённым в массовом порядке оборудованием подводного вождения, которое нашло широкое применение в танкостроении лишь в 50-е годы. Правда, в войсках это оборудование практически не использовалось и от него со временем отказались.

Слабым местом ходовой части «Тигра», от которого никак не удавалось избавиться, был быстрый износ и последующее разрушение резиновых бандажей опорных катков. Начиная с 800-й машины на танк начали устанавливать опорные катки с внутренней амортизацией и стальными бандажами. При этом наружный ряд одинарных катков был снят.

На «тиграх» использовались два типа гусениц — транспортные, шириной 520 мм, и боевые, шириной 725 мм. Первые применялись для перевозки по железной дороге, дабы вписаться в габарит платформы, и для движения своим ходом по дорогам с твёрдым покрытием вне боя. (При перевозке танков часто снимались и наружные опорные катки.) При использовании транспортных гусениц удельное давление на грунт возрастало до 1,53 кг/см ².

В 1943 году 84 танка переоборудовали в командирский вариант. Боекомплект уменьшили до 66 выстрелов, сняли спаренный пулемёт и разместили дополнительное радиооборудование. В зависимости от назначения командирские танки Pz.Bef.Wg. Tiger Ausf.E существовали в двух вариантах, отличавшихся набором радиостанций. Sd.Kfz.267 с радиостанциями Fu 5 и Fu 8 предназначался для дивизионного звена, а Sd.Kfz.268 с Fu 5 и Fu 7 — для командиров рот и батальонов.

Несколько «тигров» были переоборудованы в БРЭМ, причём, судя по всему, собственными силами войсковых частей — «фирменного» варианта такой машины не существовало. Одна машина с демонтированной пушкой и установленным на башне крановым оборудованием была захвачена союзниками в Италии. В отдельных случаях в качестве тягачей использовались шасси танка без башни. В основном же для эвакуации подбитых тяжёлых танков с поля боя применялись БРЭМ Веrgepanther и полугусеничные тягачи FAMO (Sd.Kfz.9).

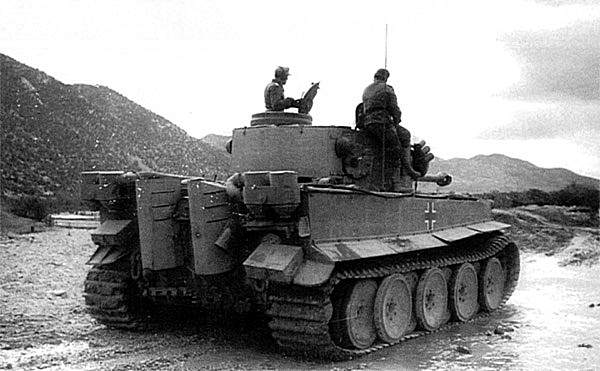

«Тигр» 501-го тяжёлого танкового батальона в Тунисе, 1943 год. Хорошо видны инерционные воздушные фильтры типа Feifel на кормовом листе корпуса.

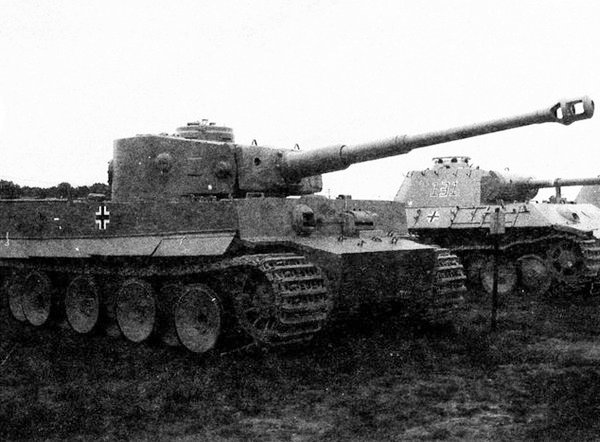

Осенью 1943 года по настоянию Гитлера в стандартную башню Н1 в опытном порядке установили 88-мм пушку KwK 43 с длиной ствола в 71 калибр. Но в это время уже шла разработка танка VK 4503 — будущего «Королевского тигра», размеры башни которого куда больше подходили для нового орудия.

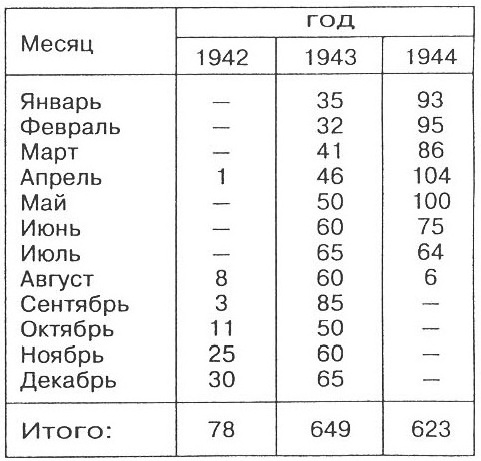

Производство тяжёлого танка «Тигр»

Единственной страной, куда экспортировался «Тигр», стала Венгрия — наиболее стойкий и храбро сражавшийся союзник Германии. Танки туда поставили в июле 1944-го. Их количество (по разным источникам) колеблется от 3 до 13 единиц. Это были машины разного выпуска, переданные, по-видимому, из одного из тяжёлых танковых батальонов с Восточного фронта. На 7 декабря 1944 года четыре «Тигра» находилось в составе 2-й венгерской танковой дивизии. Судя по фотографиям, эти машины имелись и в составе 1-й кавалерийской дивизии, сражавшейся с советскими войсками в восточной Польше.

Летом 1943 года три танка передали во временное пользование итальянцам. После капитуляции Италии их вновь вернули под знамёна панцерваффе.

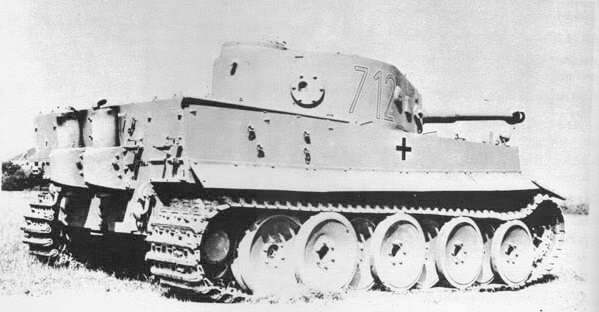

«Тигр» — первый из захваченных американскими войсками в Северной Африке. На правой стенке башни — лючок с бойницей для стрельбы из личного оружия, позже заменённый на люк-лаз.

Любопытная история произошла с японцами, проявлявшими повышенный интерес к новым немецким танкам. 7 июня 1943 года японский посол в Германии генерал Ошима наблюдал под Ленинградом боевые действия 502-го тяжёлого танкового батальона, затем посетил фирму Henschel и танковый полигон, где «тигры» проходили заводские испытания. Вскоре фирма получила указание передать японцам два комплекта документации, переснятой на микроплёнку. В сентябре 1943 года уже стоял вопрос о продаже Японии одного «Тигра». Предполагалось доставить его вместе с танком «Пантера», также закупленным японцами, в Бордо, а оттуда в разобранном виде — на подводной лодке в Японию. Довольно трудно представить, каким образом намеревались это осуществить — ведь разобрать танк на мелкие части просто невозможно. Корпус танка, например даже без башни и ходовой части весил 29 т и имел весьма внушительные размеры.

«Тигр» — трофей армии США в музее Абердинского полигона.

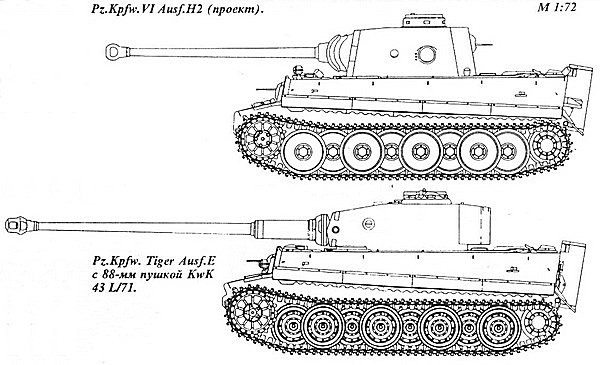

Вверху: Pz.Kpfw.VI Ausf.H2 (проект). Внизу: Pz.Kpfw. Tiger Ausf.E с 88-мм пушкой KwK 43 L/71.

Фирма Henschel не преминула извлечь из сделки неплохую выгоду. Полностью комплектный «Тигр» (а именно в таком виде его хотели получить японцы) с 92 артвыстрелами, 4500 патронами к пулемётам, 192 — к пистолету-пулемёту, радиостанцией и оптикой обходился вермахту в 300 тыс. рейхсмарок. Дальневосточному союзнику его «толкнули» за 645 тыс. рейхсмарок. В эту сумму, правда, входила и стоимость разборки и упаковки. 14 октября 1943 года танк отправили в Бордо. После того как в феврале 1944 года был осуществлён платёж, «Тигр» стал японским. Впрочем, подводной лодки из Страны восходящего солнца он так и не дождался. Решением Главного командования сухопутных войск 21 сентября 1944 года танк был реквизирован и вновь передан в распоряжение германского вермахта.

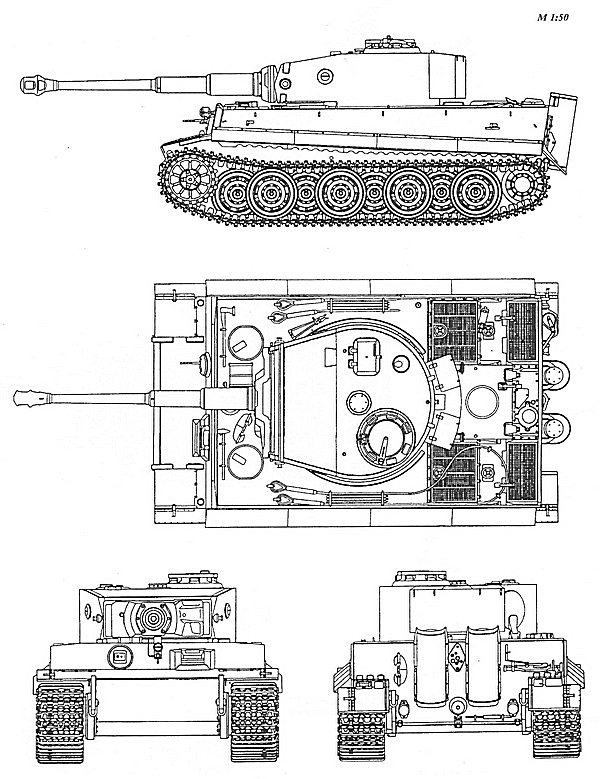

Pz-Kpfw. Tiger Ausf.E (машина позднего выпуска).

ОПИСАНИЕ КОНСТРУКЦИИ

КОМПОНОВКАтанка Pz.Kpfw.VI «Тигр» представляла собой классический вариант с передним расположением трансмиссии.

В передней части находилось отделение управления. В нём размещались коробка передач, механизм поворота, органы управления, радиостанция, курсовой пулемёт, часть боекомплекта и рабочие места механика-водителя (слева) и стрелка-радиста (справа).
