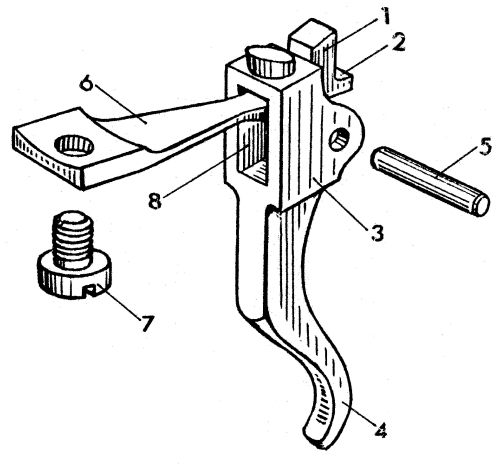

Спусковой механизм магазинной винтовки обр.1891/1930 г. без предупреждения и регулировки спуска: 1 – шептало, 2 – пятка, 3 – спусковой крючок, 4 – хвост, 5 – шпилька, 6 – спусковая пружина, 7 – винт пружины, 8 – щель
Еще сложнее обеспечить это при складывающемся прикладе, поэтому в снайперском оружии он применяется редко – когда совершенно необходимо обеспечить малые размеры при десантировании или нахождении в машине. Длина приклада должна быть такова, чтобы стреляющая рука не была слишком вытянута или согнута – такое неудобство вызывает сильное мускульное напряжение стрелка и соответственно дрожание оружия. Массивность приклада и сравнительно большая

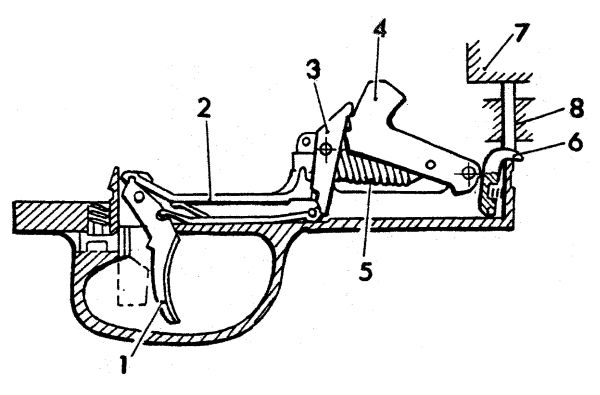

Ударно-спусковой механизм самозарядной винтовки СВТ: 1 – спусковой крючок, 2 – спусковая тяга, 3 – коромысло (шептало), 4 – курок, 5 – боевая пружина, 6 – автоспуск, 7 – затвор, 8 – разобщитель автоспуска

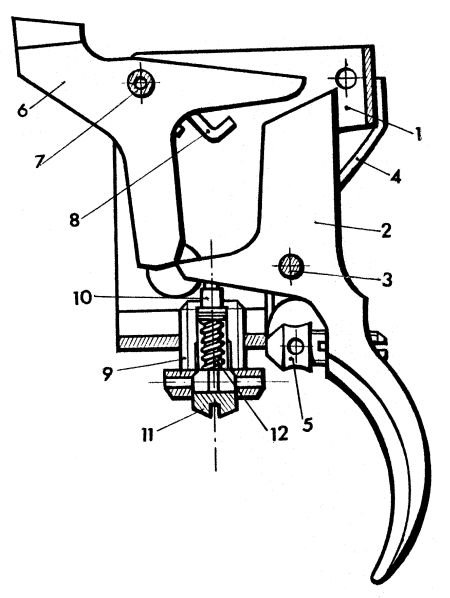

Спусковой механизм спортивной винтовки СМ-2 с регулировкой спуска: 1 – спусковая коробка, 2 – спусковой крючок, 3 – ось крючка, 4 – пружина усилия, 5 – винт регулировки хода крючка, 6 – шептало, 7 – ось шептала, 8 – пружина шептала, 9 – винт предупреждения спуска, 10 – гнеток, 11 – винт усилия, 12 – пружина предупреждения
Не существует «стандартных» стрелков: разброс роста, ширины плеч, длины шеи и рук, размеров кистей весьма велик. Поэтому во многих винтовках используются регулируемый подлине приклад, регулируемая по высоте «щека». В конструкции современных снайперских винтовок вообще широко используются решения спортивных винтовок.
Интересно такое направление, как «жесткое шасси» – сборка всех элементов винтовки, включая элементы ложи, на жесткой несущей раме.
Большое влияние на результаты стрельбы оказывает спусковой механизм. При слишком тугом спуске стрелок «дергает» оружие, при легком может произойти случайный или преждевременный выстрел. Удобен спуск с предупреждением – спусковой крючок после предварительного хода встает на «предупреждение», после чего для спуска необходимо короткое усилие. Люфт, трение, непостоянство усилия боевой пружины, пружин шептала и спускового крючка дают непостоянное усилие спуска и дополнительный механический шум, что для оружия снайпера недопустимо. В большинстве современных снайперских винтовок возможна регулировка усилия на спусковом крючке, что также позволяет индивидуально «подгонять» оружие под стрелка. Шнеллерный спуск с очень небольшим усилием популярен в высокоточном спортивном оружии, но на боевых винтовках применяется редко.
Очевидно, что сохранение высоких качеств винтовки требует тщательного сбережения и ухода. Поэтому принадлежность к оружию, растворы для чистки, смазка должны подбираться с не меньшей тщательностью, чем параметры патронов и прицелов.
5. Прицелы
Оптические прицелы
Главными достоинствами оптических прицелов являются:
– высокая точность, позволяющая вести стрельбу по удаленным малозаметным целям;
– получение увеличенного изображения цели, позволяющее выцелить наиболее уязвимый ее участок;
– легкость и быстрота наводки «по двум точкам» (прицельная марка – цель), видимым с одинаковой четкостью;
– возможность вести стрельбу в сумерки;
– возможность индивидуальной регулировки прицела под глаз стрелка;
– возможность определять расстояние до цели, корректировать стрельбу.
К недостаткам относятся: сложность устройства, хрупкость оптических элементов, ограничение поля зрения, увеличение массы и размеров оружия. Однако при необходимости качественно улучшить меткость стрельбы с этим приходится мириться.
Стандартный оптический прицел состоит из четырех основных элементов: корпуса (тубуса), оптической системы (объектив, окуляр, оборачивающая система и прицельная сетка с рамкой), механизмов регулировки, кронштейна, дополнительных приспособлений. Объектив формирует в фокальной плоскости действительное, уменьшенное и обратное изображение цели; окуляр формирует мнимое увеличенное

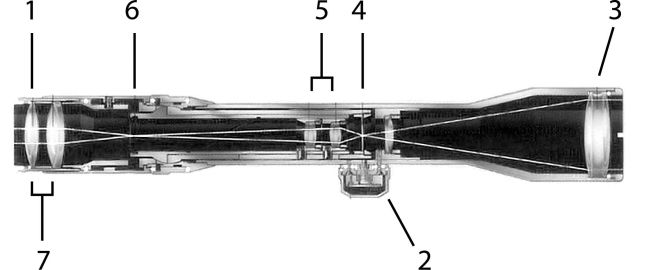

изображение, которое уже хрусталиком глаза фокусируется на сетчатке; а чтобы стрелок видел цель неперевернутой, между объективом и окуляром помещают оборачивающую систему. Для компенсации сферической и хроматической аберрации одиночные линзы заменяются наборами собирательных и рассеивающих линз. Используется оптика, просветленная (уменьшение световых потерь за счет переотражения) с помощью специальных прочных покрытий. Перемещение окуляра или оборачивающей системы по оси тубуса позволяет регулировать прицел под глаз стрелка.Схема устройства оптического прицела телескопического типа: 1 – кольцо окуляра, 2 – барабанчик механизма введения поправок по дальности, 3 – оптическая система объектива, 4 – прицельная сетка, 5 – оборачивающая система, 6 – фокус окуляра, 7 – оптическая система окуляра
К основным оптическим характеристикам прицела относятся кратность увеличения, поле зрения, светосила и удаление выходного зрачка. В маркировке прицела обычно через знак «х» указывают кратность увеличения (часто – округленно) и рабочий диаметр объектива. Удаление выходного зрачка оптических прицелов рассчитывают в несколько сантиметров, дабы стрелок удерживал глаз на удалении от корпуса прицела – во избежание травмы под действием импульса отдачи оружия.
Кратность увеличения и размеры поля зрения находятся в обратной зависимости. Скажем, при кратности усиления 4х угловые размеры поля зрения прицела составляют около 10°, т. е. на дальности 100 м диаметр видимого стрелком круга будет около 17,6 м, на 500 м – 88 м. А если при 10-кратном увеличении угол поля зрения прицела составляет 2°30… то диаметр видимого круга на 100 м составит около 4,4 м, на 500 м – 22 м. Поэтому приходится выбирать между дальностью, разрешением и возможностями наблюдения и сопровождения движущейся цели.

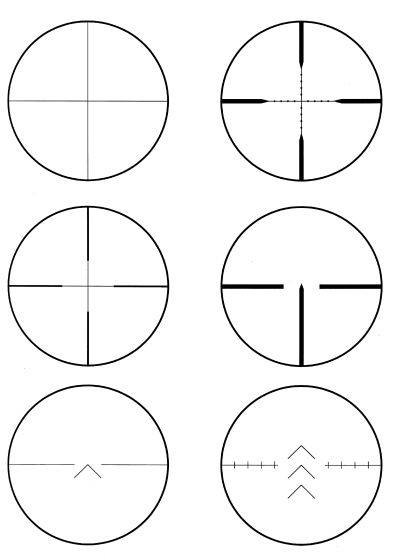

Варианты прицельных сеток оптических прицелов
Для увеличения эффективности стрельбы, возможности «выцеливания по месту» требуется большее увеличение, а для наблюдения используются уже другие приборы – бинокли, например. За рубежом наиболее распространены прицелы с кратностью увеличения около 6х или 10х. В частности, популярны прицелы 6x40 и 6x42. Для дальностей свыше 1500 м используются прицелы с увеличением 15—20х. При 15-кратном увеличении можно опознать на дальности 1000 м предметы с поперечником 100 мм. Под разрешающей способностью понимают способность прибора передавать мелкие детали, в теоретической оптике – раздельно изображать две близко расположенные точки. Разрешающую способность оптических систем обычно указывают в угловых секундах, имея в виду наименьший угол между лучами, проведенными из центра входного зрачка к двум различаемым точкам. То есть чем меньше величина углового разрешения, тем лучше различимы мелкие детали.

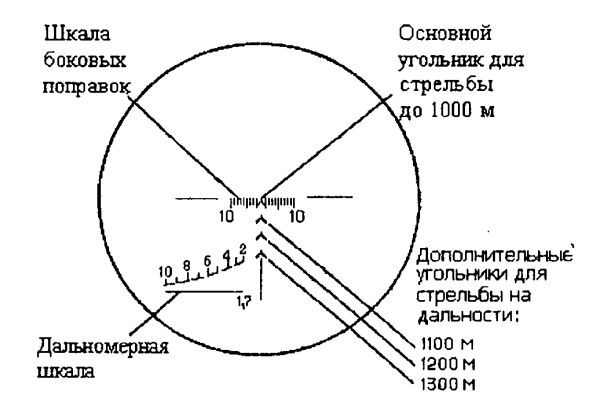

Прицельная сетка оптического прицела ПСО-1
Для выверки прицела, введения боковых поправок или установки на другую дальность прицельная сетка перемещается с помощью микрометрических винтов. К дополнительным приспособлениям оптических прицелов относятся защитные бленды, наглазники, устройства подсветки сетки в сумерки, крышки, сменные светофильтры.
В качестве примера рассмотрим несколько оптических прицелов.
Советский прицел ПСО-1 имеет кратность увеличения 4х, поле зрения 6°, оборудован резиновым наглазником и выдвижной блендой. Длина прицела с наглазником и блендой – 375 мм, масса – 0,58 кг. Сетка прицела имеет специальную дальномерную шкалу для определения расстояния до цели высотой 1,7 м с точностью до 50 м. Есть шкала боковых поправок. Прицел снабжен механизмами выверки по дальности (верхний маховичок) и направлению (боковой маховичок). Шкала верхнего маховичка нанесена в сотнях метров, бокового – в тысячных дальности. Устройство подсветки сетки питается от батарейки, вставляемой в корпус. В поле зрения прицела вводится специальная люминесцентная пластина, позволяющая обнаруживать активные источники ИК излучения.
