– глазомерно объект наносится на карту, если он находится вблизи опознанного ориентира;

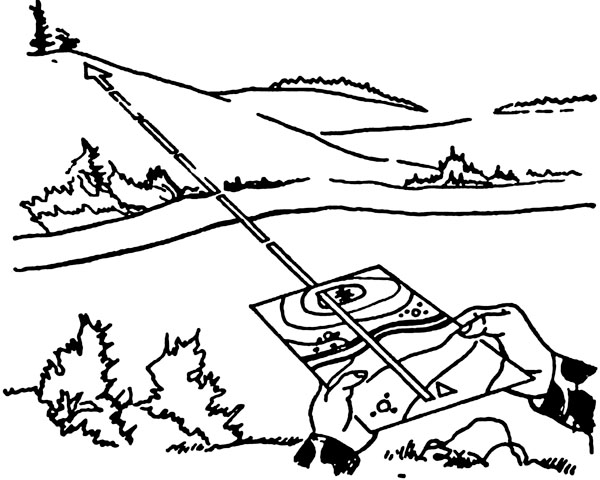

– по расстоянию и направлению – ориентировать карту и найти на ней свою точку стояния; свизировать на карте направление на обнаруженный объект и прочертить линию; определить расстояние до объекта и отложить на карте от точки стояния. Полученная точка и будет показывать положение объекта на карте. Если таким образом (графически) невозможно решить задачу (мешает противник, дождь, сильный ветер и т. п.), нужно точно измерить азимут на объект, затем перевести его в дирекционный угол и прочертить по карте из точки стояния направление, на котором отложить расстояние до объекта;

– способом прямой засечки объект наносится на карту с двух-трех точек, с которых можно вести наблюдение за ним. Для этого из каждой из этих точек прочерчиваются по ориентированной карте направления на объект (цель), пересечение которых определит его местонахождение;

– при нахождении объекта на линии местности (дороге, опушке леса, линии электропередачи и т. д.) достаточно свизировать линию на карте из одной точки до пересечения ее с линейным контуром, на котором расположен объект;

– по расстоянию и магнитному азимуту определить расстояние до объекта (цели); измерить магнитный азимут на него; на карте из точки стояния с помощью транспортира прочертить этот азимут (с учетом поправки направления) и на линии отложить расстояние до объекта (цели). Это и будет его местонахождением.

4.5. Определение координат и целеуказание

Нанесение обнаруженного объекта на карту

Это один из важнейших моментов в работе разведчика. Oт того, насколько точно объект (цель) будет нанесен на карту, зависит точность определения его координат. Ошибка вызовет огонь средств поражения по пустому месту. Обнаружив объект (цель), разведчик должен сначала точно определить по различным признакам, что обнаружено. Затем, не прекращая наблюдение за объектом и не обнаруживая себя, нанести объект на карту. Для нанесения объекта на карту существует несколько способов.

Глазомерно: объект наносится на карту, если он находится вблизи известного ориентира.

По направлению и расстоянию: ориентировать карту, найти на ней точку своего стояния, свизировать на карте направление на обнаруженный объект и прочертить линию, определить расстояние до объекта, отложить это расстояние на карте от точки стояния. Полученная точка и будет положением объекта на карте. Если таким образом графически невозможно решить задачу (мешает противник, плохая видимость и др.), то нужно точно измерить азимут на объект, затем перевести его в дирекционный угол и прочертить на карте из точки стояния направление, на котором отложить расстояние до объекта. Чтобы получить дирекционный угол, надо к магнитному азимуту прибавить магнитное склонение данной карты (поправка направления).

Прямой засечкой. Этим способом наносят объект на карту из 2–3 точек, с которых можно вести наблюдение за ним. Для этого из каждой выбранной точки прочерчивается на ориентированной карте направление на объект, тогда пересечение прямых определяет местонахождение объекта.

Определение координат и целеуказание

Чтобы указать приближенно местоположение какого-либо объекта на карте, достаточно указать квадрат сетки, в котором он расположен. Квадрат всегда указывается цифрами километровых линий, пересечением которых образован юго-западный (нижний левый) угол. При указании квадрата карты придерживаются правила: сначала называют две цифры, подписанные у горизонтальной линии (у западной стороны), т. е. координату «X», а затем две цифры у вертикальной линии (южная сторона листа), т. е. координата «Y». При этом «X» и «Y» не говорятся. Например, засечены танки противника. При передаче донесения по радиотелефону номер квадрата произносят: «восемьдесят восемь ноль два». Если положение точки (объекта) необходимо определить более точно, то пользуются полными или сокращенными координатами.

Работа с полными координатами. Требуется определить координаты указателя дорог в квадрате «8803» на карте масштаба 1:50 000. Сначала определяют, чему равно расстояние от нижней горизонтальной стороны квадрата до указателя дорог (600 м на местности). Таким же образом измеряют расстояние от левой вертикальной стороны квадрата (500 м). Теперь путем оцифровки километровых линий определяем полные координаты объекта. Горизонтальная линия имеет подпись «5988» (X), прибавив расстояние от этой линии до указателя дорог получим: Х = 5988 600. Точно так же определяем вертикальную линию и получаем 2403 500. Полные координаты указателя дорог следующие: Х = 5988 600 м, Y = 2403 500 м. Сокращенные координаты: Х = 88 600 м, Y = 03 500 м.

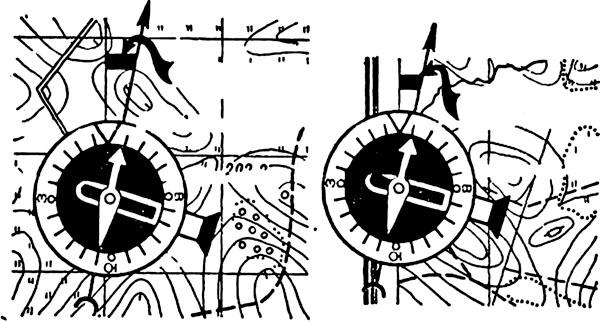

Ориентирование карты по компасу.

Ориентирование карты по местным предметам.

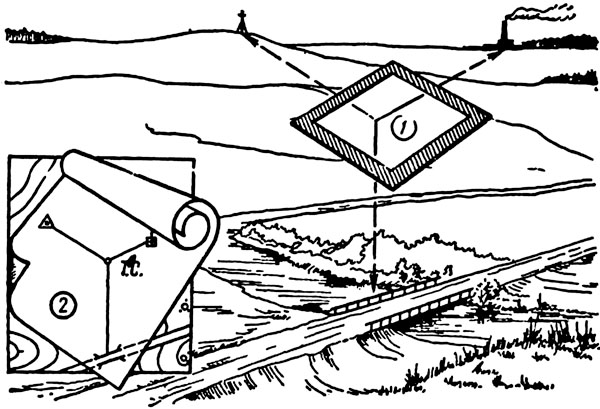

Определение точки стояния способом Болотова.

Другой вариант. Известны данные Замаскированного Командного Пункта (ЗКП): Х = 90 850, Y = 02 550. Ведем расчет:

1. Вначале определяем квадрат, в котором находится объект.

2. Откладываем по вертикальной линии 850 м, от этой точки чертим горизонтальную линию.

3. Теперь от горизонтальной линии внизу откладываем 550 м и чертим вертикальную линию. Пересечение линий будет искомый ЗКП. Изготавливается специальный координатомер: угольник с двумя взаимоперпендикулярными шкалами. Подписи на шкалах показывают число сотен метров в масштабе карты. Этим угольником работают и при определении координат на карте, и при нанесении на карту объектов.

Определение географических координат.

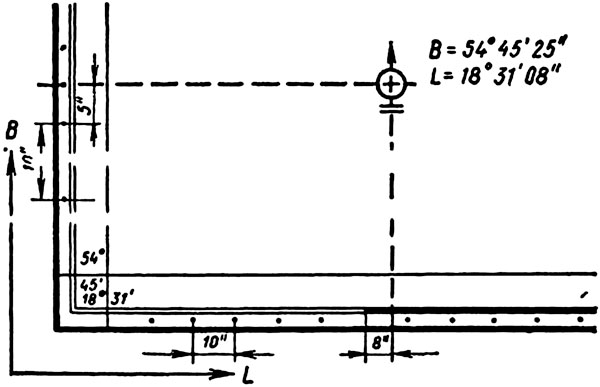

В зависимости от характера выполняемой задачи, условий обстановки и местности, размеров обнаруженного объекта и его важности определяют прямоугольные или географические координаты. Прямоугольные координаты точек (объектов) на местности определяются по оцифровке координатных линий, образующих южную и западную стороны квадрата карты, в котором расположена точка. Координаты могут быть полными и сокращенными. Полные координаты включают полные значения абсциссы X (5414 км 750 м) и ординаты Y (24-я зона, 708 км 250 м). Сокращенные координаты применяют при работе на ограниченной территории, изображенной на одном листе карты. В этом случае определяют десятки и единицы километров (квадрат), сотни, десятки и единицы метров (положение точки в квадрате). Географические координаты точки определяют от ближайших к ней параллели и меридиана, широта (В) и долгота (L) которых известны. Широта отсчитывается по меридиану (южная и северная внутренние рамки карты) в обе стороны от экватора от 0 до 90°. Широты точек, расположенных к северу от экватора, называются северными, а к югу – южными. Долготы точек отсчитываются от начального меридиана к востоку и западу и называют соответственно восточными и западными. Счет их ведется от 0 до 180° в каждую сторону.

Целеуказание по квадрату километровой сетки.

Целеуказание по карте включает определение по карте и передачу по техническим средствам связи или каким-либо другим способам данных о местоположении целей (объектов) на местности. В зависимости от обстановки и характера решаемых задач местоположение целей (объектов), нанесенных на карту, указывают различными способами: по квадратам координатной (километровой) сетки, прямоугольными, географическими координатами, от ориентира и полярными координатами. По квадратам координатной сетки указывают приближенное местоположение цели (объекта), когда достаточно знать, в каком квадрате координатной сетки карты цель находится. В письменном документе (донесении) квадрат указывают в скобках после наименования объекта, например: при устном докладе вначале называют квадрат, а затем наименование объекта, например: квадрат 5017, мост. Положение цели в квадрате может уточняться двумя способами:
