Двойственная сеть, построенная по этому методу, требует включения в нее оценки как элемента. Достоинством этого метода является универсальность. Для построения дважды двойственной сети достаточно построить сеть двойственную к двойственной. Кроме того, построенная по этому методу сеть имеет меньшее время срабатывания.
Анализ этих двух методов с точки зрения аппаратной реализации, выявил в них следующие недостатки.
• Для реализации обратного функционирования необходимо изменять архитектуру сети, причем в ходе обратного функционирования связи прямого функционирования не используются.
• Необходимо включать в сеть оценку как один из элементов
Для устранения этих недостатков, автором предложен метод самодвойственных сетей. Этот метод не позволяет строить дважды двойственных сетей, что делает его менее мощным, чем два предыдущих. Однако большинство методов обучения не требует использования дважды двойственных сетей, что делает это ограничение не очень существенным. Идея самодвойственных сетей состоит в том, чтобы
Такая модификация делает элементы более сложными, чем в двух предыдущих методах. Однако этот метод дает следующие преимущества по отношению к методу нагруженного функционирования и унифицированному методу двойственности.
• Для элементов не требуется дополнительного управления, поскольку получение сигнала прямого или обратного функционирования инициирует выполнение одной из двух функций.
• Для выполнения обратного функционирования не требуется дополнительных элементов и линий связи между элементами.
• Оценка является независимым от сети компонентом.
Наиболее существенным является второе преимущество, поскольку при аппаратной реализации нейронных сетей наиболее существенным ограничением является число связей. Так в приведенных на рис. 5 сетях задействовано для самодвойственной сети — 6 связей, для сети, построенной по методу нагруженного функционирования — 20 связей, а для сети, построенной по методу унифицированной двойственности — 27 связей. Следует заметить, что с ростом размеров сети данные пропорции будут примерно сохраняться.
Исходя из соображений экономичной и эффективной аппаратной реализации и функционального разделения компонентов далее в данной работе рассматриваются только самодвойственные сети.
Элементы самодвойственных сетей
Если при обратном функционировании самодвойственной сети на ее выход подать производные некоторой функции F по выходным сигналам сети, то в ходе обратного функционирования на входах параметров сети должны быть вычислены элементы градиента функции F по параметрам сети, а на входах сигналов — элементы градиента функции F по входным сигналам. Редуцируя это правило на отдельный элемент, получаем следующее требование к обратному функционированию элемента самодвойственной сети: Если при обратном функционировании элемента самодвойственной сети на его выход подать производные некоторой функции F по выходным сигналам элемента, то в ходе обратного функционирования на входах параметров элемента должны быть вычислены элементы градиента функции F по параметрам элемента, а на входах сигналов — элементы градиента функции F по входным сигналам элемента. Легко заметить, что данное требование автоматически обеспечивает подачу на выход элемента, предшествующего данному, производной функции F по выходным сигналам этого элемента.
Далее в этом разделе для каждого из элементов, приведенных на рис. 1 определены правила обратного функционирования, в соответствии со сформулированными выше требованиями к элементам самодвойственной сети.
У синапса два входа — вход сигнала и вход синаптического веса (рис. 6а). Обозначим входной сигнал синапса через x, а синаптический вес через α. Тогда выходной сигнал синапса равен αx. При обратном функционировании на выход синапса подается сигнал ∂F/∂(αx).
На входе синапса должен быть получен сигнал обратного функционирования, равный
Умножитель имеет два входных сигнала и не имеет параметров. Обозначим входные сигнал синапса через x1, x2. Тогда выходной сигнал умножителя равен x1x2 (рис. 7а). При обратном функционировании на выход умножителя подается сигнал ∂F/∂(x1x2). На входах сигналов x1 и x2 должны
быть получены сигналы обратного функционирования, равныеВ отличие от ранее рассмотренных элементов, точка ветвления имеет только один вход и несколько выходов. Обозначим входной сигнал через x, а выходные через x1, x2, …, xn, причем xi=x (рис. 8а). При обратном функционировании на выходные связи точки ветвления подаются сигналы
Сумматор считает сумму входных сигналов. Обычный сумматор не имеет параметров. При описании прямого и обратного функционирования ограничимся описанием простого сумматора, поскольку функционирование адаптивного и квадратичного сумматора может быть получено как прямое и обратное функционирование сети в соответствии с их схемами, приведенными на рис. 3б и 3в. Обозначим входные сигналы сумматора через x1, x2, …, xn (рис. 9а). Выходной сигнал равен
Из последней формулы следует, что все сигналы обратного функционирования, выдаваемые на входные связи сумматора, равны. Таким образом сумматор при обратном функционировании переходит в точку ветвления, или, другими словами, сумматор является двойственным по отношению к точке ветвления.

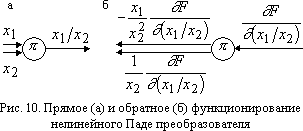

Нелинейный Паде преобразователь или Паде элемент имеет два входных сигнала и один выходной. Обозначим входные сигналы через x1, x2. Тогда выходной сигнал Паде элемента равен x1/x2 (рис. 10а). При обратном функционировании на выход Паде элемента подается сигнал ∂F/∂(x1/x2).
На входах сигналов x1 и x2 и должны быть получены сигналы обратного функционирования, равные
Нелинейный сигмоидный преобразователь или сигмоидный элемент имеет один входной сигнал и один параметр. Сторонники чистого коннекционистского подхода считают, что обучаться в ходе обучения нейронной сети могут только веса связей. С этой точки зрения параметр сигмоидного элемента является не обучаемым и, как следствие, для него нет необходимости вычислять поправку. Однако, часть исследователей полагает, что нужно обучать все параметры всех элементов сети. Исходя из этого, опишем вычисление этим элементом поправки к содержащемуся в нем параметру.
