Учись владеть ручной гранатой

Предохранитель запала на случай неправильного заряжания (рис. 3 и 7) помещается внутри — вкладыша под отверстием, которым вкладыш навинчивается на центральную трубку корпуса гранаты. Предохранитель своим нижним срезом упирается в скобу, а верхним — в это же время перекрывает отверстие вкладыша. Если боец по ошибке попытается зарядить собранную гранату со спущенным ударником, запал упрется в предохранитель, и зарядить гранату будет невозможно.

Если бы не было предохранителя, то в случае неправильного заряжания запал прошел бы до конца и капсюль накололся бы на спущенный ударник, — тогда граната загорелась бы в руках.

Оборонительный чехол (рис. 3) предназначается для увеличения убойного действия гранаты в обороне. Он представляет собой стальной цилиндр со стенками толщиной до 1,5 миллиметра. Для облегчения разрыва на осколки оборонительный чехол надрезается бороздками на куски размером около 1 кв. сантиметра. Снаружи на чехле есть задвижка, которой он закрепляется на корпусе гранаты за штифт.

Подготовка гранаты к метанию

При подготовке гранаты обр. 1933 г. к действию необходимо: осмотреть гранату, собрать ее корпус с рукояткой, проверить действие механизма и, наконец, зарядить гранату.

Ручные гранаты обр. 1933 г. для лучшей сохранности выпускаются с завода в запаянных жестяных коробках. При этом в отдельные коробки укупориваются: корпусы гранат с надетыми на них оборонительными чехлами по 25 штук; рукоятки, тоже по 25 штук, и запалы по 26 штук (1 запасной).

В бою рукоятки привинчиваются к корпусу на патронных пунктах, а в учебной обстановке — на стрельбище, позади линии огня, распоряжением начальника боевого питания.

И в том и в другом случае боец обыкновенно получает на руки уже собранную гранату. Но, тем не менее, он и сам должен уметь собрать ее, если это потребуется.

Сборка гранаты и проверка работы механизма ее

Раньше чем собирать гранату, необходимо осмотреть корпус гранаты и рукоятку и обтереть их; затем привинтить рукоятку к корпусу до отказа.

При осмотре гранаты нужно убедиться, не запылились ли и не засорились ли центральная трубка корпуса и внутренность рукоятки. Пыль следует удалять ветошью, а где надо — соскабливать деревянной щепкой. Густую смазку насухо обтереть тряпкой.

Для того чтобы привинтить рукоятку к корпусу, надо взять корпус гранаты в левую руку, а рукоятку в правую (рис. 8), наложить ее отверстием вкладыша на навинтованный пенек центральной трубки корпуса и навинтить рукоятку на этот пенек до отказа так, чтобы зазор между срезом рукоятки и дном корпуса был не больше 0,5 миллиметра (иначе боек не будет доставать до капсюля и гранаты не будут взрываться).

Привинченную, рукоятку обратно отвинтить нельзя — задержат зубцы тормозящей звездки.

После оборки гранаты необходимо проверить работу ее механизма, а именно: работу задвижки запала, задвижки оборонительного чехла и легкость надевания и снимания самого чехла, работу воспламеняющего механизма.

Для проверки работы задвижки запала достаточно 2–3 раза открыть и закрыть ее. Она должна легко поворачиваться и крепко удерживаться крючком в закрытом положении — иначе запал может выпасть из гранаты при броске.

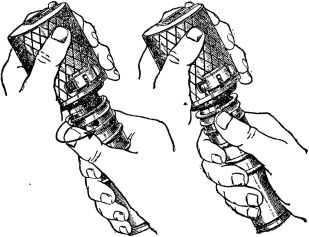

Рис. 8. Привинчивание рукоятки гранаты обр. 1933 г. к корпусу.

Для проверки задвижки оборонительного чехла надо положить гранату корпусом на ладонь левой руки задвижкой чехла вверх, отодвинуть задвижку вправо до отказа, взять правой рукой за рукоятку гранаты, а левой потянуть чехол и снять его с корпуса гранаты, затем опять надеть чехол на корпус гранаты и задвинуть задвижку влево до отказа. Задвижка должна легко передвигаться и заходить соском за штифт на корпусе гранаты, а чехол должен свободно надеваться на корпус и свободно сниматься с него.

У только что собранной гранаты механизм спущен и заперт предохранительной чекой. Для проверки работы механизма надо 2–3 раза поставить его на предохранительный взвод и спустить (рис. 9).

Рис. 9. Постановка гранаты на боевой и предохранительный взводы.

Делается это так: надо взять гранату за рукоятку в правую руку предохранительной чекой вверх и большим пальцем правой же руки отодвинуть чеку влево до отказа. При этом сосок чеки выйдет из верхнего поперечного выреза вкладыша и станет в прорези вкладыша. Механизм будет отперт. Затем обхватить корпус гранаты левой рукой, а правой плавно потянуть рукоятку на себя; тогда наружная трубка рукоятки вместе с боевой скобой будет скользить по внутренней трубке и отойдет назад; плечи боевой скобы пойдут по глубоким коленам прорези вниз, при этом боевая пружина растянется.

Когда плечи боевой скобы дойдут до вершины прорези (где глубокое и мелкое колена соединяются), почувствуется упор, — дальше тянуть нельзя. В этот момент надо повернуть наружную трубку рукоятки вправо, насколько возможно, и отпустить ее. При этом боевая пружина сожмется и пошлет наружную трубку рукоятки вперед. Плечи боевой скобы пойдут по мелким коленам прорези, и скоба, а с ней и наружная трубка рукоятки не смогут дойти донизу, а останутся во взведенном положении. Боевая пружина останется растянутой и закрученной вправо. Поэтому она все время тянет наружную трубку рукоятки вперед и влево.

После того как рукоятка была отпущена, нужно большим пальцем правой руки задвинуть чеку вправо до отказа; при этом сосок чеки зайдет в нижний поперечный вырез вкладыша и механизм будет заперт во взведенном положении, т. е. будет стоять на предохранительном взводе.

Чтобы узнать по наружному виду гранаты, в каком положений находится ее механизм, надо посмотреть, оттянута ли наружная трубка рукоятки от дна корпуса. Если она оттянута на 7–8 миллиметров; механизм взведен; если же сна вплотную доходит до дна корпуса, механизм спущен.

Спускается механизм так: большим пальцем правой руки отодвигается чека влево до отказа, чтобы отпереть механизм. Когда чека будет отодвинута, под правым концом ее обнаружится «красный сигнал»; это укажет, что механизм в боевом положении; затем левой рукой обхватить корпус гранаты, а правой потянуть за рукоятку к себе до отказа, пока плечи скобы не дойдут до вершины прорези вкладыша и, наконец, отпустить рукоятку. Боевая пружина повернет наружную трубку рукоятки влево, направит плечи боевой скобы по глубоким коленам прорези, сожмется и с силой пошлет наружную трубку рукоятки вместе со скобой вперед. Механизм спустится с резким щелчком. Такую проверку надо проделать 2–3 раза.

Механизм должен работать без большого трения, а спуск должен происходить резко.

По окончании проверки надо запереть механизм в спущенном положении, для чего задвинуть чеку вправо до отказа— сосок зайдет в верхний вырез.

В боевой обстановке боец хранит гранату со спущенным И запертым механизмом вплоть до момента заряжания.

Заряжание гранаты. Заряжание производится только перед самым метанием гранаты и делается так: поставить механизм гранаты на предохранительный взвод (см. «Проверка воспламеняющего механизма гранаты»); взять гранату за корпус левой рукой, крышкой корпуса вверх, правой рукой сдвинуть задвижку запала; взять запал пальцами правой руки и вложить его в центральную трубку корпуса капсюлем-воспламенителем вперед. Сначала запал пойдет свободно, но когда снаружи останется конец в 7–8 миллиметров, запал остановится, так как он упрется в верхний срез предохранителя на случай неправильного заряжания. Но боевая скоба была взведена и нижний конец предохранителя ни во что не упирается; поэтому достаточно большим пальцем правой руки плавно надавить на конец запала, чтобы он повернул предохранитель и полностью вошел в гранату. В тот же момент пальцами правой руки поставить на место задвижку (рис. 10).
