– Был у нас тут один доцент, – ответил начальник производства, – мы ему сделали тоже инерционный, но не рекуператор, а грохот. Грохот не работал. Стало быть, и ваш не будет.
Я столь же убедительно возразил:
– То был доцент, а я профессор, и наша конструкция будет работать.
Короче говоря, машину все-таки, не без вмешательства директора, запустили в производство. И тут началось…
Прежде всего корпус, в котором должен был вращаться маховик, изготовили меньшего диаметра, чем сам маховик. Пробовали затолкнуть его туда прессом, но я категорически запротестовал. Тогда решили расточить корпус и обточить маховик. Обрабатывая корпус, начисто срезали ему один бок, а обтачивая маховик, сбили ему центровку – появилась статическая неуравновешенность. На корпус наварили длинную латку, после чего его ужасно искривило, и подшипники не полезли в гнезда. Маховик переточили и к статической
Для стендовых испытаний рекуператора институт выделил нам подвал в только что выстроенном здании. Стояла холодная зима, а в подвале было тепло, и это нас радовало. Мы целыми днями разбирали рекуператор на детальки и исправляли заводские дефекты. Убедились, что стотонный пресс на заводе работает хорошо: выпрессовать маховик мы так и не смогли. Пришлось заливать в корпус азотную кислоту и таким неслыханным способом выпрессовывать, а заодно и балансировать маховик. Помогали нам энтузиазм и сноровка, мешали пары азотной кислоты и темнота в наглухо закупоренном подвале.
Основные дефекты мы ликвидировали, оставалось только собрать рекуператор. Детальки были аккуратно разложены на полу, завернуты в бумажки и пронумерованы, на потолке горела недавно установленная лампочка, а в просверленную в потолке щелку проникало дыхание наступающей весны. Я спокойно уехал в командировку отчитываться о проделанной работе, поручив лаборанту сборку рекуператора, которую нужно было провести не торопясь, тщательно, а самое главное, соблюдая чистоту деталей и смазки.
Ох уж эта весна! Какую злую шутку сыграла она с нами! Вернувшись из командировки в радужном настроении, я заглянул в наш подвал и… обомлел. При тусклом свете лампы невозмутимый лаборант с сигаретой в зубах стоял в болотных сапогах чуть не по пояс в грязной воде. В руках он держал шланг, по которому мощная помпа гнала глинистый раствор наружу, через спасительную щелку в потолке. Подвал не был гидроизолирован, и в него прорвались талые воды. Две недели откапывали мы ржавые детали, узлы и, отчаявшись очистить их от грязи и ржавчины, собирали рекуператор как попало.
Настало время посылать агрегат заказчику для установки его на автобусе. Наученный горьким опытом, я тщательно гидроизолировал ящик для рекуператора и только после этого отправил груз на товарную станцию. Но и этой предосторожности оказалось недостаточно. По дороге крышку ящика повредили, и на завод он пришел полный воды. Рекуператор плавал в ней, как огурец в рассоле.
Установив наш агрегат на автобусе и убедившись, что он не работает, заказчик возвратил его нам обратно вместе с автобусом. Опять грязегидравлические испытания, теперь по ноябрьским дорогам. Пробуем пустить машину сами – передача разлетается на куски. В чем дело? Ого! Приваривая ушко для крепления, сварщик заказчика прожег корпус и накрепко приварил к нему маховик.
Наконец выкатили автобус во двор. Машиной управлял лаборант, а рекуператором с заднего сиденья – я. Договорились подавать сигналы друг другу свистками: один долгий – тормоза отпустить, два коротких – нажать. Предстартовая нервозность сыграла свою роль, и я, запуская рекуператор, вместо одного длинного свистка дал два коротких. От обломков передачи пришлось спасаться бегством.
Я заметил, что каждый новый ремонт рекуператора занимал у нас все меньше времени. Мы привыкли к постоянному ремонту и не вылезали из-под автобуса. Нас даже прозвали «Карлсонами, которые живут под автобусом». Оттуда я консультировал студентов, там же выслушивал институтские новости и подписывал бумаги. Зимой мы примерзали спиной к асфальту. Нас вытаскивали из-под автобуса заботливые студенты.
Опять наступила весна. Мы вывели автобус бережно, как норовистого коня. Выбрали тихую улочку, разогнались, и я уверенно включил рекуператор. Но это я лишь решил, что включил его. На самом деле я перепутал тумблеры, которые были заменены только накануне, и вместо «пуска» включил «аварийную остановку». Полетела прочнейшая стальная лента, связывающая маховик с колесами машины. Тут же склеили ее клеем N 88. Попробовали катить автобус – катится. Остановили – что-то с глухим стуком упало на асфальт. Глянули под автобус – батюшки, кардан! Поставили кардан, поехали. Снова включили рекуператор – не работает. Остановились,
выбежали, осмотрели – ничего непонятно. Я в сердцах стукнул по нему кулаком – и автобус пошел – сам! – плавно набирая скорость. Едва догнали его. Теперь работает, и еще как – экономит почти половину горючего!Гибридные автомобили современности
Нет, наш труд, хотя кое-кто из пессимистов называл его «мартышкиным», не пропал даром. Говоря «высоким штилем» – из искры стало разгораться пламя, причем созидательное. Я далек от мысли, что это созидательное пламя разгорелось только от нашей скромной искорки. Но все наши изобретения, а их около трех сотен, были запатентованы, а патенты специалистами изучаются. Все наши находки и ошибки, концепции и расчеты, данные испытаний и планы на будущее публиковались в сотнях статей и десятках книг, изданных в том числе «за бугром». Работы эти цитировались и обсуждались в книгах и статьях зарубежных авторов, поэтому логично предположить, что кое-что из прочитанного использовалось и на практике. И я бываю просто счастлив, когда среди новых зарубежных конструкций и расчетов встречаю такие знакомые мне решения…

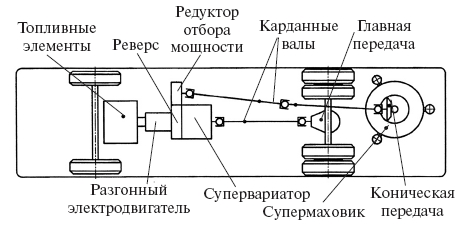

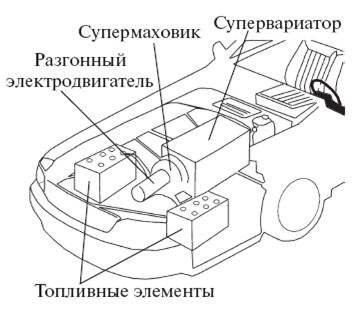

Конечно же, главное предназначение «энергетической капсулы», по крайней мере на ближайшее будущее, – это гибридные силовые агрегаты автомобилей. Сейчас многие промышленно развитые страны приступают к их выпуску. Существует много концепций гибридов, главным образом связанных с электроаккумуляторами и электроприводами. Ведь почти все преимущества супермаховика основаны на использовании механической трансмиссии с высочайшим КПД, иначе говоря – супервариатора. А его пока в промышленном исполнении нет – уж очень недавно он изобретен.

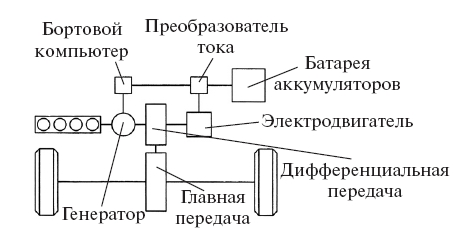

Пожалуй, самым известным гибридом является автомобиль «тойота приус». В этом гибриде двигатель соединен с генератором переменного тока, который заряжает аккумуляторную батарею, питающую опять же электрические тяговые двигатели переменного тока. Стало быть, преобразуется не только механическая энергия в электрическую, но и переменный ток в постоянный, и обратно. Однако этим дело не ограничивается – тяговые двигатели связаны сложной дифференциальной передачей, имеющей две степени свободы, с генератором и главной передачей автомобиля. Даже тепло от двигателя через специальные накопители тепла нагревает особый химический реактив – гидрид никеля, который выделяет водород, поступающий для сгорания в тот же двигатель! Что ж, «богатенькие» японцы здесь развернулись на славу! Не хватает только солнечных батарей и ветроколес для подзарядки батарей в солнечную или ветреную погоду. Себестоимость такого автомобиля баснословная, хотя продается он, видимо, по рекламным соображениям, не так уж дорого.
Ближе к реальной жизни, на наш взгляд, гибридный легковой автомобиль, проект которого разработан в США совместно с германской фирмой «BMW». При общей массе 1500 кг его двигатель потребляет всего 3 литра топлива на 100 км пробега. Если с бензиновым штатным двигателем такой автомобиль имел бы мощность 100 кВт, то в гибридном варианте оказалось достаточном дизельного двигателя мощностью 27 кВт и добавочных 50 кВт от супермаховичного накопителя с запасом энергии 1,5 кВт·ч. Обороты супермаховика – от максимальных 35 тыс. до минимальных – 17 тыс. оборотов в минуту. Схема гибрида обычная – дизель вращает генератор, который обеспечивает мощностью как тяговые двигатели автомобиля, так и разгонный электродвигатель супермаховика. Общая масса накопителя с электродвигателем, подвеской, супермаховиком и корпусом – 50 кг.
Интерес представляет конструкция супермаховичного накопителя. Супермаховик из композитного материала подвешен на колоколообразной ступице в вакуумированном корпусе. Подвеска – магнитная, с постоянными магнитами и фиксирующими шарикоподшипниками. Между верхними и нижними подшипниками установлен скоростной мотор-генератор, дающий дополнительную мощность тяговым электродвигателям. Сам супермаховик и ротор мотор-генератора можно видеть на фотографии.
