«Укрощение Гефеста»: как собрать и отладить 3D-принтер, который поставили в вашу школу

Следует отметить и то, в какие именно гнезда рамки-консоли нужно вворачивать винты (см. рис. 6): именно в отверстия, расположенные по краям, а не в более «привлекательные» ближе к центру, иначе расстояние между винтами не будет соответствовать расстоянию между соответствующими отверстиями на пластиковом основании.

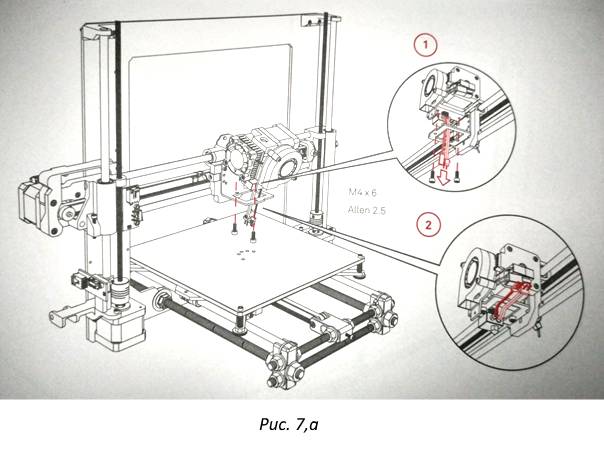

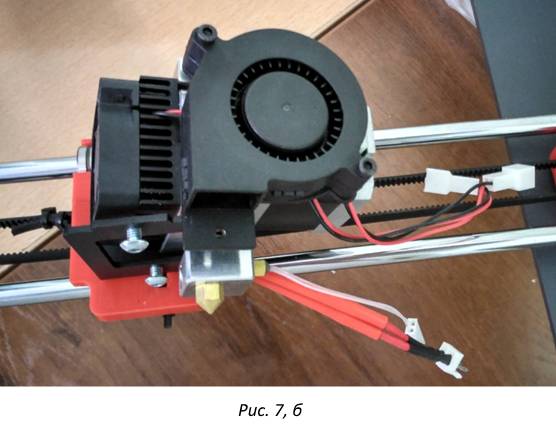

8. Важно обратить внимание: перед тем, как устанавливать узел экструдера, нужно отвернуть показанный в инструкции винт и снять с экструдера пластиковое сопло обдува, иначе оно будет мешать при сборке. Его надо отложить в сторону и вернуть на место уже после того, как экструдер будет установлен, – но уже вместе с пластиковой полусферической защитной решеточкой, предохраняющей руки от случайного соприкасания с горячим соплом при работе принтера (рис. 8). И вот тут нас ждет сюрприз: винт, которым крепилось сопло ранее, слишком короткий! В принципе, защитную решетку можно не устанавливать вовсе (и просто более аккуратно обращаться потом с принтером), – но при правильной сборке у вас должен остаться один винт М3х18, который как раз и можно использовать для монтажа сопла и защитной решетки взамен «штатного» – длины 18-мм винта как раз будет достаточно. (Видимо, так и предполагалось, но в инструкции об этом упомянуть попросту забыли.)
