Универсальный фундамент Технология ТИСЭ

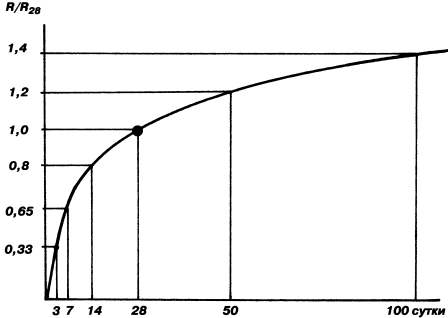

Рис. 88. Изменение прочности бетона во времени (R — прочность бетона; R₂₈ — марочная прочность бетона)

При твердении бетона в естественных условиях 50% прочности достигается через 7 суток. Эти сроки значительно удлиняются при пониженных температурах (рис. 89). При повышении температуры до 80°С сроки созревания бетона сокращаются в 8 — 10 раз. Поэтому на производствах ЖБИ применяют пропарочные камеры, где бетонные изделия набирают прочность, достаточную для транспортировки изделий, за 5 — 10 часов. В графике приведен пример с замораживанием и оттаиванием бетонной смеси. Здесь имеется в виду замораживание до начала набора прочности, т. е. если смесь заморожена до начала схватывания. Если же замораживание бетонной смеси произошло в начале набора прочности, то такая смесь, потеряв монолитную структуру, не способна стать полноценным бетоном.

Рис. 89. График созревания бетона в зависимости от температуры: 1 — при 15…20 °С; 2 — при 40 °С; 3 — при 12 °С; 4 — при замораживании и дальнейшем оттаивании

Оценка качества цемента.

Качество цемента можно оценить по дате изготовления и сроку его хранения, при этом условия хранения должны быть соблюдены. За время хранения марка цемента снижается на 5% в месяц. Так, при хранении в течение 6 месяцев марка цемента снизится на 40…50%.

Цемент считается качественным, если нет признаков окомкования. Наличие этого процесса определяют на ощупь: если горсть цемента сжать в кулаке, то свеже–изготовленный цемент сразу просыплется между пальцами, а лежалый — образует комок, поскольку он уже впитал влагу. До тех пор, пока комок можно размять пальцами, цемент считается пригодным к использованию.

3.3. ЗАПОЛНИТЕЛИ ДЛЯ БЕТОНОВ

Заполнители занимают в бетоне и в строительных растворах до 80% объема, оказывая влияние на их прочность, долговечность и стоимость.

Песок

Песок — основной заполнитель бетона и растворов различного состава и назначения. От свойств песка, от его гранулированного и химического состава зависит расход цемента, качество выполняемых работ и долговечность возводимых строительных конструкций.

Природный песок — рыхлая смесь зерен крупностью 0,16…5 мм — состоит главным образом из зерен кварца Si0₂. Возможна примесь полевых шпатов, известняка, слюды. Насыпная плотность природного песка — 1300…1500 кг/м³.

Песок может быть речным, морским, озерным, горным, овражным и карьерным. Овражный и горный засорены глинистыми примесями, озерный — илом. Загрязненный песок промывают, содержание в нем глины, ила, пыли и прочих примесей не должно превышать 5%.

По крупности зерен песок делится на пылеватый, мелкий, средний, крупный и гравелистый.

По происхождению пески делятся на природные, образовавшиеся в результате выветривания горных пород, и искусственные, получаемые в результате дробления твердых горных пород.

Горные (овражные) пески образуются в результате выветривания горных пород и последующего переноса продуктов выветривания ветром и ледниками. Угловатая форма и шероховатость поверхности зерен способствуют хорошему сцеплению их с вяжущим. Недостаток таких песков — загрязненность глиной и примесь в них гравия.

Речные и морские пески более чистые, их зерна бывают, как правило, округлой формы в связи с длительным воздействием движущейся воды. Наиболее вредная примесь и в этих песках — глина, так как она уменьшает сцепление составляющих самой смеси.

Искусственные пески, используемые значительно реже, бывают тяжелые и легкие. Тяжелые пески получаются путем дробления плотных горных пород (базальт, диабаз, мрамор, гранит). Легкие пески получают дроблением пористых пород (пемза, туф) или изготавливают специально (перлитовый и керамзитовый песок).

Поступающий на строительство песок должен отвечать определенным требованиям по зерновому (гранулометрическому) составу, наличию примесей и загрязнений. Зерновой состав песка определяют его просеиванием через стандартный набор сит с размерами ячеек: 5; 2,5; 1,25; 0,63; 0,315 и 0,16 мм. Основываясь на результатах просеивания, песку присваивают модуль крупности (табл. 13).

Таблица 13. Гранулометрический состав песка

Количество мелких зерен в песке, проходящих через сито 0,16 мм, не должно превышать для песка, используемого в строительных растворах, 20%, а в бетонах — 10%.

Существует и другой критерий оценки песка (грунта) по гранулометрическому составу, который для индивидуальных застройщиков может быть более приемлемым (табл. 14).

Таблица 14. Классификация песков по гранулометрическому составу

Основная цель заполнителя — образовать скелет бетонного массива, помешать развитию трещин, возникающих при усадке бетонного камня. Смесь крупного и мелкого песка со щебнем — идеальный заполнитель для этой цели (рис. 90, а). Подобный состав хорошо подходит для приготовления подвижных и жестких бетонов.

Рис. 90. Структура бетона с песком различного зернового состава: А — песок с мелкими и крупными фракциями; Б — песок с мелкими фракциями

Мелкий песок не может создать достаточно жесткую пространственную структуру (рис. 90, б), но его хорошо использовать для приготовления кладочного или штукатурного раствора.

Для хорошего соединения зерен песка в растворе или бетоне необходимо, чтобы цементное тесто покрывало всю поверхность каждой песчинки. Поэтому расход цемента увеличивается с увеличением объема мелких фракций песка. Очевидно, что чем больше разных фракций в песке, тем меньше объем цементного камня, а следовательно — и цемента.

Подбирая песок для проведения строительных работ, следует учитывать его влияние на свойства бетона.

Присутствие в песке органических примесей замедляет схватывание и твердение цемента и тем самым снижает прочность бетона или раствора.

Крупные куски глины следует удалять в процессе загрузки песка для приготовления бетонной смеси. Мелкие частицы глины не окажут существенного влияния на прочность бетона, но, являясь пластификатором, улучшат удобоукладываемость бетонной смеси.

Смирнов В. А. Материаловедение. Отделочные строительные работы. Учебник. М.: ПрофОбрИздат, 2001.
