Универсальный справочник прораба. Современная стройка в России от А до Я

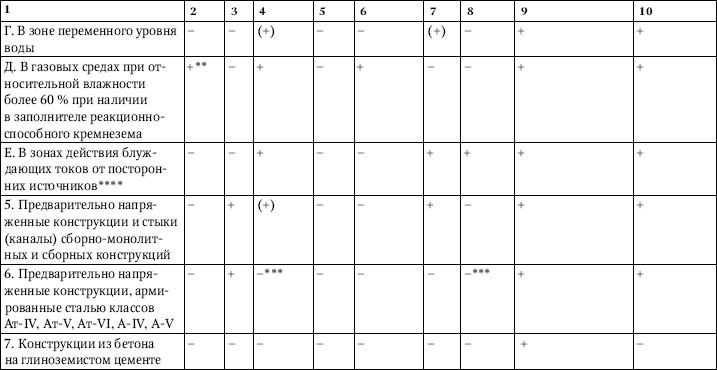

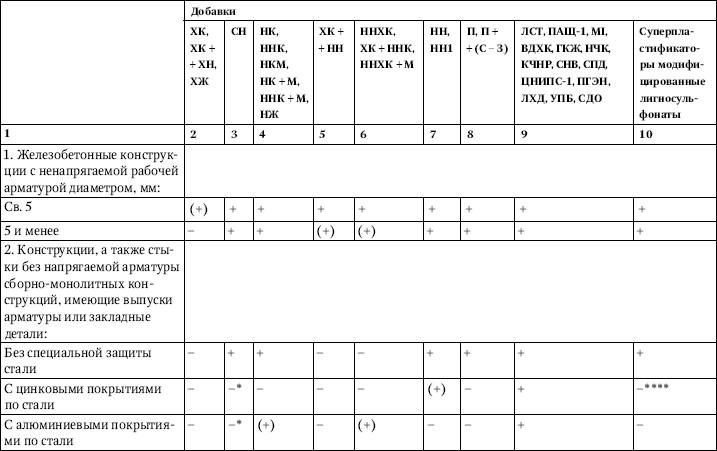

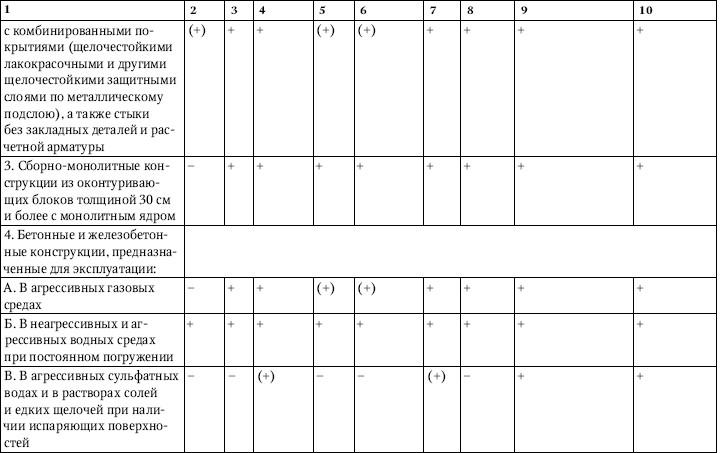

Таблица 3.5. Область применения добавок к бетонам

* Допускается до 1 % СН.

** Применение ХН не допускается.

*** Допускается к применению в конструкциях, армированных сталями, стойкими к коррозионному растрескиванию.

 **** Допускается применение добавки ЛТМ.

Примечания

1. Знак «-» – запрещается введение добавки, знак «+» – допускается введение добавки, знак «(+)» – допускается введение добавки только в качестве ускорителя твердения бетона.

При применении добавок по п. 3 и 4 следует учитывать указания п. 2. Сокращения, принятые в табл. 3.5:

НЖ – нитрит железа (ГОСТ 4111-74);

ХК – хлорид кальция (ГОСТ 450-77);

ХН – хлорид натрия (ГОСТ 13830-68);

СН – сульфат натрия (ГОСТ 6318-77);

НК – нитрит кальция (ТУ 6-03-367-79);

ННК – нитрит-нитрат кальция (ТУ 6-03-704-74);

М – мочевина (ГОСТ 2081-75);

НН – нитрит натрия (ГОСТ 18906-80*);

ННХК – нитрит-нитрат-хлорид кальция (ТУ 6-18-194-76);

ЛСТ – лигносульфонаты технические (ОСТ 13-183-83);

ХЖ – хлорид железа (ГОСТ 11159-76);

ПАЩ-1 – пластификатор адипиновый (ТУ 6-03-26-77);

ВДХК – омыленная растворимая смола (ТУ 61-05-34-75);

ГКЖ – метил (этил) силиконат натрия (ТУ 6-02-696-76);

НЧК – нейтрализованный черный контакт (натриевый) (ТУ 38-101615-76);

КЧНР – нейтрализованный черный контакт рафинированный (ТУ 383022-74);

СНВ – смола нейтрализованная воздухововлекающая (ТУ 81-05-7-80);

СПД – синтетическая поверхностно-активная добавка (ТУ 38-101253-77);

ЦНИПС-1 – омыленный древесный пек (ТУ 81-05-16-76);

ПГЭН – этилгидридсесквиоксан (ТУ 6-02-280-76);

ЛХД – лесохимическая добавка (ТУ 81-05-128-81);

УПБ – мелассная упаренная последрожжевая барда (ОСТ 18-126-73).

2. Рекомендуемые суперпластификаторы: С-3 – «разжижитель С-3» (ТУ 14652-81 с изм. № 1), ДФ – «Дофен» (ТУ 14-6-188-81), НККС 40–03 (ТУ 384-0258-82).

3. Рекомендуемые суперпластифицирующие добавки на основе модифицированных лигносульфонатов: ЛТМ (ТУ 65-08-74-86), МТС (ТУ 67-542-83), НИЛ-20 (ТУ 400-302-4-80), ЛСТМ-2 (ТУ 13-287-85).

Подбор состава бетона, бетонных смесей, их приготовление, доставку, укладку и уход за бетоном необходимо производить в соответствии с Г ОСТ 27006-86, ГОСТ 7473-85. Основные показатели качества бетонной смеси и бетона должны контролироваться в соответствии с табл. 3.6.

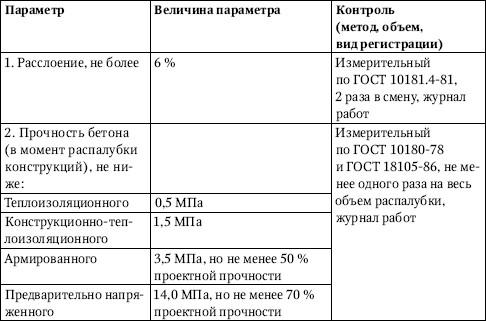

Таблица 3.6. Показатели качества бетонной смеси и бетона

Работы с кислотостойкими и щелочестойкими бетонами

Кислотостойкие и щелочестойкие бетоны должны соответствовать требованиям ГОСТ 25192-82. Составы кислотостойких бетонов и требования к материалам приведены в табл. 3.7.

Приготовление бетонных смесей на жидком стекле следует осуществлять в определенном порядке. Сначала в закрытом смесителе в сухом виде перемешивают просеянные через сито № 03 компоненты: инициатор твердения, наполнитель и другие порошкообразные вещества. После этого жидкое стекло перемешивают с модифицирующими добавками, в смеситель загружают щебень всех фракций и песок, затем – смесь порошкообразных материалов. Полученный состав перемешивают в течение 1 мин, затем добавляют жидкое стекло и перемешивают еще 1–2 мин. Требования к подвижности бетонных смесей приведены в табл. 3.8.

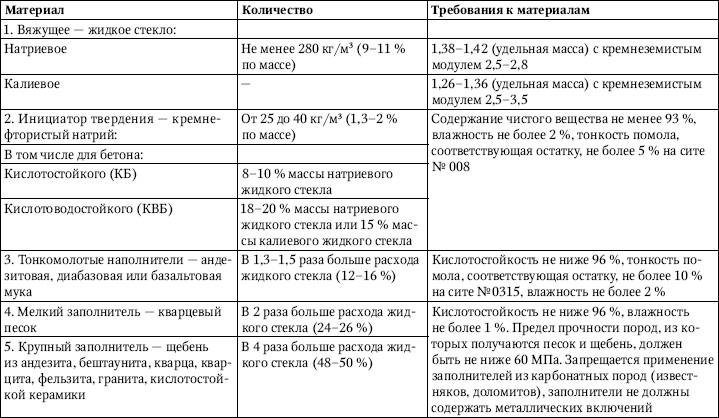

Таблица 3.7. Составы кислотостойких бетонов и требования к материалам

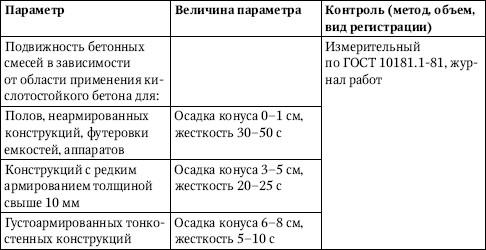

Таблица 3.8. Требования к подвижности бетонных смесей

Транспортирование, укладку и уплотнение бетонной смеси следует осуществлять при температуре воздуха не ниже 10 °C, причем укладка проводится непрерывно.

Влажность поверхности бетона или кирпича, защищаемых кислотоупорным бетоном, должна быть не более 5 % по массе на глубине до 10 мм.

Поверхность железобетонных конструкций из бетона на портландцементе перед укладкой на них кислотостойкого бетона обрабатывается горячим раствором кремнефтористого магния (3-5-процентный раствор с температурой 60 °C) или щавелевой кислоты (5-10-процентный раствор). Допускается также прогрунтовка полиизоцианатом или 50-процентным раствором полиизоцианата в ацетоне.

Бетонную смесь на жидком стекле следует уплотнять вибрированием каждого слоя толщиной не более 200 мм в течение 1–2 мин.

Твердение бетона в течение 28 суток должно происходить при температуре не ниже 15 °C. Для просушивания воздушными калориферами при температуре 60–80 °C достаточно суток. При этом скорость подъема температуры не должна превышать 20–30 °C/ч.

Кислотонепроницаемость кислотостойкого бетона обеспечивается введением в его состав полимерных добавок до 3–5 % массы жидкого стекла: фурилового спирта, фурфурола, фуритола, ацетоноформальдегидной смолы АЦФ-3М, тетра-фурфурилового эфира ортокремневой кислоты ТФС, компаунда из фурилового спирта с фенолформальдегидной смолой ФРВ-1 или ФРВ-4.

Водостойкость кислотостойкого бетона обеспечивается введением в его состав тонкомолотых добавок с кремнеземом (диатомит, трепел, аэросил, кремень, халцедон и др.) до 5-10 % массы жидкого стекла или полимерных добавок до 10–12 % массы жидкого стекла: по лиизоцианата, карбамидной смолы КФЖ или КФМТ, кремнийорганической гидрофобизирующей жидкости ГКЖ-10 или ГКЖ-11, эмульсии парафина.

Защитные свойства кислотостойкого бетона по отношению к стальной арматуре обеспечиваются введением в его состав ингибиторов коррозии до 0,1–0,3 % массы жидкого стекла: окиси свинца, комплексной добавки катапина и сульфонола, фенилантранилата натрия.

Повышение химической стойкости конструкций из кислотостойкого бетона обеспечивается двукратной обработкой раствором серной кислоты 25-40-процентной концентрации.

Материалы для щелочестойких бетонов, контактирующих с растворами щелочей при температуре до 50 °C, должны удовлетворять требованиям ГОСТ 10178-85. Не допускается применение цементов с активными минеральными добавками. Содержание гранулированных или электротермофосфорных шлаков должно быть не менее 10 и не белее 20 %. Содержание минерала СуА в портландцементе и шлакопортландцементе должно быть не более 8 %. Применение глиноземистого вяжущего запрещено.
