UNIX: разработка сетевых приложений

 45 printf("genmask: %s\n", Sock_masktop(sa, sa->sa_len));

 46 exit(0);
 47 }

34-35 Указатель rtm указывает на структуру rt_msghdr, а указатель sa— на первую следующую за ней структуру адреса сокета.

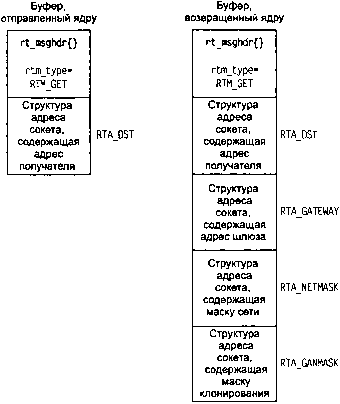

36 rtm_addrs— это битовая маска той из возможных восьми структур адреса сокета, которая следует за структурой rt_msghdr. Наша функция get_rtaddrs(она показана в следующем листинге), получив эту маску и указатель на первую структуру адреса сокета ( sa), заполняет массив rti_info указателями на соответствующие структуры адреса сокета. В предположении, что ядро возвращает все четыре структуры адреса сокета, показанные на рис. 18.1, полученный в результате массив rti_info будет таким, как показано на рис. 18.2.

Рис. 18.2. Структура rti_info, заполненная с помощью нашей функции get_rtaddrs

Затем наша программа проходит массив rti_info, делая все, что ей нужно, с непустыми указателями массива.

37-44 Каждый из присутствующих четырех возможных адресов выводится. Мы вызываем нашу функцию sock_ntop_host для вывода адреса получателя и адреса шлюза, но для вывода двух масок подсети вызываем нашу функцию sock_masktop. Эту новую функцию мы покажем далее.

В листинге 18.5 показана наша функция get_rtaddrs, которую мы вызывали в листинге 18.4.

Листинг 18.5. Создание массива указателей на структуры адреса сокета в маршрутизирующем сообщении

 //libroute/get_rtaddrs.c
  1 #include "unproute.h"

  2 /*
  3 * Округляем 'а' до следующего значения, кратного 'size'
  4 */
  5 #define ROUNDUP(a, size) (((a) & ((size)-1)) ? (1 + ((a) | ((size)-1))) : (a))

  6 /* Переходим к следующей структуре адреса сокета.
  7 * Если sa_len равно 0, это значит, что
  8 * размер выражен числом типа u_long).
  9 */
 10 #define NEXT_SA(ap) ар = (SA*) \
 11 ((caddr_t)ар + (ap->sa_len ? ROUNDUP(ap->sa_len, sizeof(u_long)) : \
 12 sizeof(u_long)))

 13 void
 14 get_rtaddrs(int addrs, SA *sa, SA **rti_info)
 15 {
 16 int i;

 17 for (i = 0; i < RTAX_MAX; i++) {
 18 if (addrs & (1 << i)) {
 19 rti_info[i] = sa;
 20 NEXT_SA(sa);
 21 } else
 22 rti_info[1] = NULL;
 23 }
 24 }

Цикл по восьми возможным указателям

Значение RTAX_MAX— максимальное число структур адреса сокета, возвращаемых от ядра в сообщении через маршрутизирующий сокет — равно 8. В цикле функции ведется поиск по каждой из восьми констант битовой маски RTA_xxx(см. табл. 18.2), которые могут быть присвоены элементам rtm_addrs, ifm_addrs и ifam_addrs структур, показанных в листинге 18.2. Если бит установлен, соответствующий элемент в массиве rti_info становится указателем на структуру адреса сокета; иначе элемент массива становится пустым указателем.

Переход к следующей структуре адреса сокета

2-12 Структуры адреса сокета имеют переменную длину, но в этом коде считается, что у каждой из них имеется поле sa_len, задающее длину структуры. Есть две сложности, с которыми придется столкнуться. Во-первых, маска подсети и маска клонирования могут возвращаться в структуре адреса сокета с нулевым значением поля sa_len, но на самом деле они занимают размер, представленный числом типа unsigned long(В главе 19 [128] обсуждается свойство клонирования таблицы маршрутизации 4.4BSD.) Это значение соответствует маске, состоящей только из нулевых битов, что мы видели в одном из приведенных выше примеров, когда для заданного по умолчанию маршрута маска подсети имела вид 0.0.0.0. Во-вторых, каждая структура адреса сокета может быть заполнена в конце таким образом, что следующая начнется на определенной границе, которая в данном случае соответствует значению типа unsigned long(например, 4-байтовая граница для 32-разрядной архитектуры). Хотя структуры sockaddr_in занимают 16 байт и не требуют заполнения, маски часто имеют в конце заполнение.

Последняя функция, которую мы покажем в примере нашей программы, — это функция sock_masktop, представленная в листинге 18.6, возвращающая строку для одного из двух возможных значений масок. Маски хранятся в структурах адреса сокета. Элемент sa_family не задан, но имеется элемент sa_len, принимающий значения 0, 5, 6, 7 или 8 для 32-битовых масок IPv4. Когда длина больше нуля, действительная маска начинается с того же смещения от начала структуры, что и адрес IPv4 в структуре sockaddr_in: 4 байта от начала структуры (как показано на рис. 18.21 [128]), что соответствует элементу sa_data[2] общей структуры адреса сокета.

Листинг 18.6. Преобразование значения маски к формату представления

 //libroute/sock_masktop.c
  1 #include "unproute.h"

  2 const char*
  3 sock_masktop(SA *sa, socklen_t salen)
  4 {
  5 static char str[INET6_ADDRSTRLEN];
  6 unsigned char *ptr = &sa->sa_data[2];

  7 if (sa->sa_len == 0)
  8 return ("0.0.0.0");
  9 else if (sa->sa_len == 5)
 10 snprintf(str, sizeof(str), '"%d.0.0.0", *ptr);
 11 else if (sa->sa_len == 6)
 12 snprintf(str, sizeof(str), "%d.%d.0.0", *ptr, *(ptr + 1));
 13 else if (sa->sa_len == 7)
 14 snprintf(str, sizeof(str), "%d.%d.%d.0", *ptr, *(ptr + 1), *(ptr + 2));
 15 else if (sa->sa_len == 8)
 16 snprintf(str, sizeof(str), "%d.%d.%d.%d",
 17 *ptr, *(ptr + 1), *(ptr + 2), *(ptr + 3));
 18 else
 19 snprintf(str, sizeof(str), "(unknown mask, len = %d, family = %d)",
 20 sa->sa_len, sa->sa_family);
