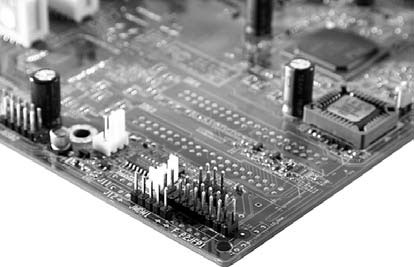

Рис. 5.13. Секция штырьков для подключения передней панели корпуса системного блока

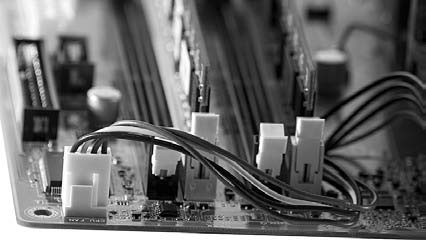

Рис. 5.14. Для удобства сборки к секции штырьков для подключения передней панели корпуса системного блока на МП дополнительно устанавливается удлинитель-переходник
Для подключения вентиляторов на МП предусмотрены соответствующие разъемы. Один из таких разъемов предназначен для подключения вентилятора ЦП – CPU_FAN, и еще один разъем

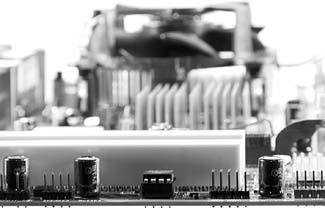

Рис. 5.15. Разъем для подключения охладителя
Порт USB (Universal Serial Bus, универсальный порт) предназначен для подключения различных устройств ПК, как периферийных, так и жизненно важных. Особенностью разъема данного порта является то, что для подключения (отключения) к нему нового устройства не нужно выключать компьютер. Все устройства, которые оснащены USB-кабелем, относятся к классу plug and play. Разъем обеспечивает не только канал для передачи данных, но и электропитание для включенного в него устройства. Обычно материнская плата снабжается разъемами USB, которые вынесены на ее внешнюю планку, но при необходимости пользователь имеет возможность установить дополнительные разъемы.
Рис. 5.16. USB-порты на внешней планке материнской платы
Через USB подключается большинство периферийных устройств: мышь, клавиатура, внешний модем, принтер, сканер, джойстики, цифровые фото– и видеокамеры, внешние накопители и т. д.
На внешней планке старых материнских плат находился COM-порт – Communication port. Это последовательный интерфейсный разъем, с помощью которого еще несколько лет назад подключались практически все периферийные устройства ПК. Через COM-порт подключаются некоторые принтеры, а, кроме того, многие модели мобильных телефонов предусматривают возможность подключения к ПК с использованием COM-порта. Сегодня новые МП практически не оснащаются им.
LPT-порт также размещается на внешней планке старых МП. В отличие от COM-порта он является параллельным и используется для подключения принтера, сканера и других периферийных устройств более ранних поколений. LPT-порт также может быть использован для соединения двух компьютеров и подключения устройств телесигнализации и телеуправления.
Если в материнскую плату вашего компьютера интегрирована видеокарта, то на внешней планке платы обязательно присутствует разъем для подключения монитора.
Рис. 5.17. Разъем для подключения монитора
Обычно МП оснащаются двумя разъемами стандарта PS/2, предназначенными для подключения клавиатуры и мыши. Два разъема PS/2 вынесены на внешнюю планку материнской платы и окрашены разным цветом. Как правило, разъем фиолетового цвета предназначен для подключения клавиатуры, а зеленого – для подключения мыши. В эти же цвета окрашены и штекеры кабелей устройств. Иногда рядом с разъемами производители помещают изображения мыши и клавиатуры. Некоторые современные платы оснащены только одним универсальным разъемом PS/2, предназначенным для подключения как клавиатуры, так и мыши. Второе устройство подключается через USB.
Рис. 5.18. Порты PS/2 для подключения клавиатуры и мыши
Практически все МП последних лет оснащены встроенной звуковой картой. Разъемы встроенной звуковой карты выносятся на внешнюю планку. Как правило, это разъемы входа и выхода аудиоданных. Поскольку они выглядят одинаково, их принято окрашивать в разные цвета. Так, разъем выхода
звука обычно окрашен зеленым цветом, а разъем микрофонного входа окрашен в розовый цвет.Рис. 5.19. Разъемы встроенной звуковой карты на внешней планке
Разъем для подключения сетевого кабеля представлена на рис. 5.20.

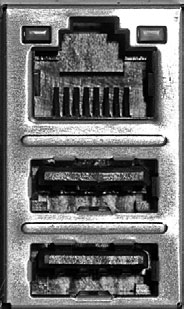

Рис. 5.20. Разъем для подключения сетевого кабеля
Встроенные адаптеры в отличие от внешних плат используют ресурсы ЦП. Но на фоне высокой производительности современных ЦП это практически незаметно. Главное, чтобы он использовал отдельный канал для обмена данными с чипсетом, а не PCI-шину. В старых МП адаптеры Gigabit Ethernet подключаются по шине PCI, снижая общую производительность ПК.
Разъемы на МП имеют различную цветовую окраску – так легче ориентироваться при подключении внешних устройств.
На внешней планке расположен Game-port для подключения игровых устройств и MIDI-устройств.
Рис. 5.21. Game port

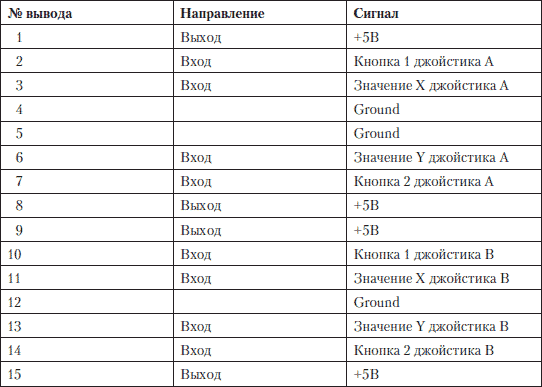

Таблица 5.2. разъема Game port
Рис. 5.22. Микросхема BIOS на материнской плате

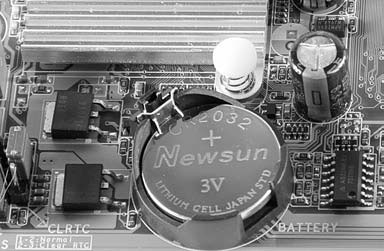

Рис. 5.23. Батарейка
В табл. 5.3 вы найдете цветовые обозначения разъемов на МП.

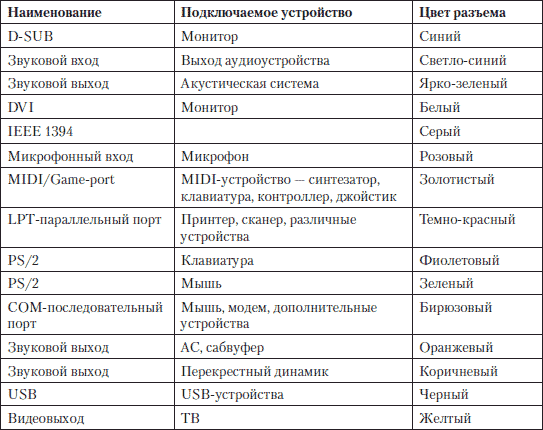

Таблица 5.3. Описание разъемов МП
Классификация материнских плат по форм-фактору
Конструктивное исполнение МП во многом определяет расположение комплектующих в корпусе. Форм-фактор МП задает оптимальное расположение любого устройства в системном блоке относительно других. Он определяет размеры материнской платы, точки крепления к корпусу, расположение разъемов.
Выбирая комплектующие ПК, нужно принимать во внимание совместимость с учетом форм-фактора.
Большинство ПК используют МП форм-фактора АТХ.
Разработано много разных форм-факторов МП. Стандарты Baby-AT, Mini-ATX, AT, LPX – устаревшие. Более современные стандарты – АТХ, MicroATX, Flex-АТХ, NLX, WTX, а также стандарты Mini-ITX, Nano-ITX, BTX, Micro-BTX и Pico-BTX.
Если в ПК корпус форм-фактора АТХ, то в нем можно установить МП как АТХ, так и Micro-АТХ. Но если корпус ПК Micro-АТХ, плату форм-фактора АТХ установить не получится.
По-возможности старайтесь устанавливать платы форм-фактора ATX, платы Micro-ATX урезаны функционально: меньше слотов для дополнительных плат, плотнее компоновка элементов на МП, несколько неудобнее при сборке ПК.

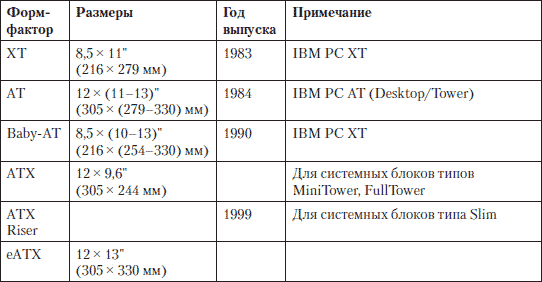

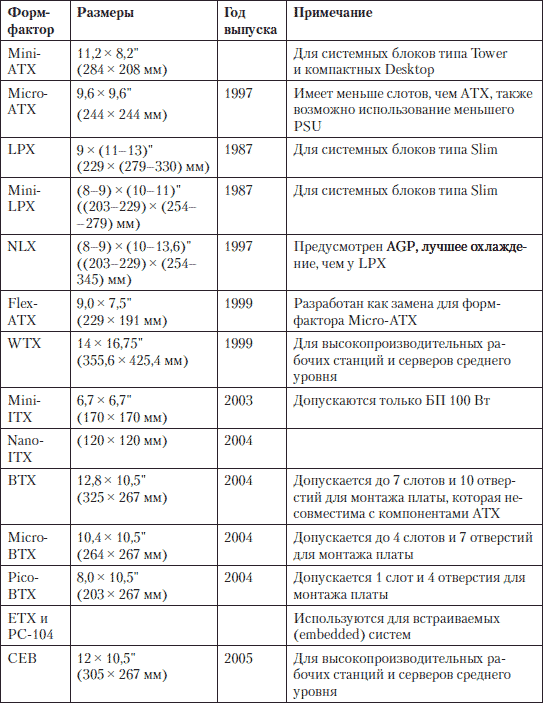

Таблица 5.4. Форм-фактор МП
Диагностика неисправностей МП
Существует несколько способов диагностики материнской платы.
