Сетевой кабель, обжим сетевого кабеля
Как правило, для соединения ПК в помещениях применяется неэкранированная витая пара – UTP (Unshielded Twisted Pair). Такой кабель представляет собой пары скрученных между собой изолированных проводников, находящихся внутри общего изоляционного материала – кембрика. Каждый провод имеет свою цветовую маркировку. На внешней поверхности кабеля нанесены надписи, которые дают информацию о категории кабеля:
1 – используется в телефонии, в компьютерных сетях такой кабель не применяется.
2 – может применяться для передачи данных со скоростью не более 4 Мбит/с.
3 – используются 2 пары, пропускная способность 10
5 – используются 4 пары, максимальная пропускная способность 100 Мбит/с (до 100 Мбит/с при использовании 2 пар). Стандарт IEEE 802.3 100BASE-T.
6 – используются 4 пары, максимальная пропускная способность 10 000 Мбит/с. Стандарт IEEE 802.3 10GBASE-T.
7 – используются 4 пары, максимальная пропускная способность 10 000 Мбит/с. Стандарт 10GBASE-T (экранирован).
Рис. 13.3. Неэкранированная витая пара
Чтобы подключить кабель типа «витая пара» к сетевой карте компьютера и к сетевому концентратору, нужно обжать концы кабеля.
Для соединения используются специальные «наконечники» – разъемы RJ-45.

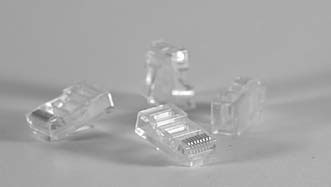

Рис. 13.4. Наконечники RJ-45
В зависимости от типа соединения, обжим наконечников производится по разной схеме.
• Прямое соединение (straight-through). Оба конца кабеля обжаты по одному и тому же стандарту: или T568A, или T568B.
• Кроссовер – соединение (перекрестное, cross-over). Один конец кабеля обжат по стандарту T568A, а другой – T568B. Применяется для соединений компьютер – компьютер, HUB – SWITCH, HUB – HUB, UPLINK – UPLINK. Многие современные коммутаторы автоматически сами переворачивают пару (auto-MDI–X).
В табл. 13.2 представлена разводка контактов коннектора RJ-45.

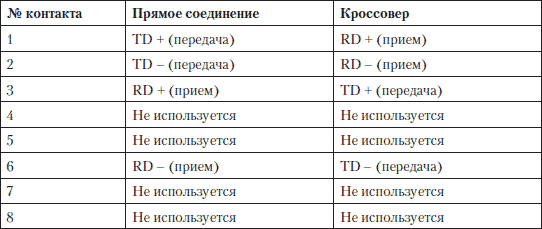

Таблица 13.2. Схема контактов коннектора RJ-45

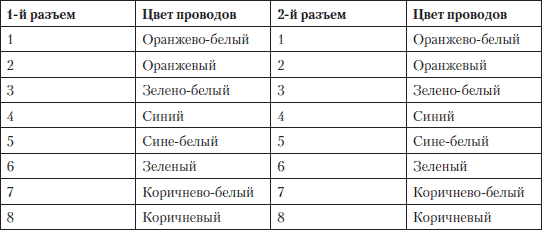

Таблица 13.3. Обжим кабеля для соединения компьютера с концентратором Computer-Hub/Switch. Прямое соединение – T568A
Таблица 13.4. Обжим кабеля для соединения двух компьютеров, карта-карта-кроссовер. T568A – Т568В. По стандарту T568B меняется зеленая и оранжевая пара
Перед тем как обжимать сетевой кабель, его нужно обрезать так, чтобы край получился ровным, все проводки одной длины. Специальными клещами срезать часть кембрика на фиксированную длину, определяемую расстоянием между резцами клещей и их «стенкой», куда упирается конец кабеля.
Затем следует распрямить и разложить провода витой пары в ряд в той последовательности, как они будут вставляться в наконечник. Если проводки все равно получились разной длины, то их следует обрезать
резцами клещей так, чтобы все концы располагались на одном уровне. Они должны быть одной длины, иначе какие-то провода могут не вступить в электрический контакт с ламелями коннектора. Затем аккуратно вставьте проводки в направляющие канавки коннектора. Наконечник со вставленным кабелем установите в специальный паз щипцов и прижмите коннектор, до упора сжимая ручки клещей.Глава 14
Модем
Типы подключений Интернета
Для выхода в сеть Интернет существуют различные виды подключений. Каждый из них имеет свои недостатки и преимущества, каждый из них оптимален для решения конкретных задач.
Dial-up. Это способ подключения самый распространенный и доступный большинству пользователей, прежде всего, благодаря экономической стороне вопроса, так как стоимость услуг невысокая. Подключение доступно как по карточке, она приобретается в отделениях связи, так и по заключению договора с провайдером на определенный тариф. Подключение по карточке не связывает пользователя никакими ограничениями, кроме срока действия карточки, и позволяет осуществлять доступ по мере необходимости. Учёт происходит по времени, проведенному в Интернете, объем трафика не учитывается.
Стоит рассматривать dial-up, если вам Интернет нужен не постоянно, а изредка, и если не скачивать большие объемы информации. Для такого подключения необходимо иметь городскую телефонную линию и телефонный компьютерный модем. Соединение не привязано к конкретному телефонному номеру.
Во время выхода компьютера в сеть Интернет телефонная линия занята, и пользоваться телефоном не получится.
Другим недостатком данного типа соединения является низкая скорость связи, физически ограничена пределом скорости передачи данных – 56 Кбит/с. Конечно, это очень медленно в сравнении с современными, более скоростными способами соединений.
Скорость и устойчивость соединения зависит от физического состояния и длины телефонных линий, модема, оборудования провайдера.
Выделенная линия. Наиболее оптимальный способ связи, который имеет существенно более высокую скорость соединения по сравнению с dial-up. Телефонная линия при этом остается свободной, и вы можете звонить и принимать звонки без ограничений, но для такого подключения требуется специальное оборудование.
Это может быть, например, плата IolaPLN (Iola PhoneLine Network) .
Более популярен в настоящее время ADSL-модем (ADSL – Asymmetric Digital Subscriber Line, асимметричная цифровая абонентская линия).
Технология дает возможность передавать данные по телефонной линии со скоростью: от провайдера к модему – от 32 Кбит/с до 8 Мбит/с, от модема в сторону провайдера – не выше 1 Мбит/с.
Стандарт ADSL-2 позволяет повысить скорость приема информации до 24 Мбит/с.
Технология подключения к Интернет с помощью ADSL-модема становится все более популярной и активно вытесняет dial-up-подключения.
Спутниковый Интернет. Наиболее распространен односторонний спутниковый Интернет, когда прием информации осуществляется со спутника, тем самым обеспечивая высокую скорость закачки информации – до нескольких мегабит в секунду. Запрос на сервер производится по низкоскоростному каналу – чаще по обычному dial-up соединению, а также с помощью мобильного телефона – Интернет через сотовую связь (GPRS или SkyLink).
Для подключения к Интернету используется недорогой комплект оборудования, состоящий из спутниковой антенны и DVB-карты – «спутникового модема» – в варианте PCI– или USB-подключения к компьютеру (последний подойдет и для ноутбуков).
