Устройство полов. Материалы и технологии

Во избежание всплывания материалов плотностью менее 1000 кг/м³ необходимо при заливке высокоподвижных растворов прокладывать между стяжкой и теплоизоляцией слой полиэтиленовой пленки. При отсутствии ее обязательна огрунтовка изоляционного слоя жестким связывающим раствором, как правило, того же состава, что и раствор для стяжки.

После установки изоляционных прокладок по периметру стен пол разбивается ограничительными рейками на отдельные захватки площадью до 20 м². В жилых зданиях захватками являются отдельные комнаты, а ограничительные рейки устанавливаются в дверных проемах. С помощью водяного уровня на стены выносятся отметки верха стяжки. Под эту отметку выставляются все ограничительные рейки. Во избежание вытекания раствора под рейки насыпают сухой гипс или заделывают щели под рейками жестким раствором.

До устройства стяжки необходимо выполнить штукатурные и другие работы, при которых можно повредить стяжку. В холодное время года строительный объект должен быть утеплен, с тем, чтобы температура воздуха в помещении на уровне пола была не ниже 8 °C.

Все металлические детали, соприкасающиеся с гипсовой стяжкой (трубопроводы, выпуски арматуры, закладные детали), изолируются пергамином, обмазочной битумной мастикой или заделываются цементно-песчаным раствором. Горячие трубопроводы следует обертывать насухо асбестовым картоном.

Приготовление и подача раствора. Автотранспортом на стройплощадку доставляется жесткий товарный раствор. С помощью обычных штукатурных станций или агрегатов раствор разбавляют до способного к самонивелированию состояния, а затем подают к месту укладки обычными растворонасосами. Следует учесть, что марка заказываемого раствора должна быть значительно завышена с учетом компенсации потерь прочности раствора при его разбавлении.

Гипсовые растворы готовят непосредственно на стройплощадке с использованием устройств циклического и непрерывного действия. Растворы должны, с одной стороны, обеспечить набор стяжкой заданной прочности, а с другой, гарантировать бездефектную укладку, удовлетворяя специальным технологическим требованиям в отношении подвижности, жизнеспособности и сроков схватывания.

Подвижность раствора определяется по ГОСТ 23789-79 с использованием вискозиметра Суттарда. Нижний предел подвижности раствора устанавливается по его способности к самонивелированию. По результатам практики применения, этот предел составляет 260 мм при растекании раствора по пленке и 300 мм в остальных случаях. Верхний предел подвижности устанавливается по требованию нерасслаиваемости раствора. Факт расслаивания определяется визуально, через 5 мин. после заливки стяжки в помещении по наличию пленки воды на поверхности стяжки. Расслаивание раствора допускать нельзя, т. к. при расслаивании происходит неравномерное осаждение частиц вяжущего раствора (седиментация) и после высыхания пленки воды на поверхности плоскостность стяжки нарушается. Кроме того, при расслаивании раствора в случае отсутствия разделительной полиэтиленовой пленки происходит водонасыщение теплозвукоизоляционного слоя (например, песка). После высыхания поверхностной воды высыхает и слой стяжки, создавая тем самым капиллярнопористый барьер для сушки нижележащего водонасыщенного слоя теплозвукоизоляции.

Время схватывания раствора в зависимости от технологии приготовления должно составлять от 20 до 40 мин.

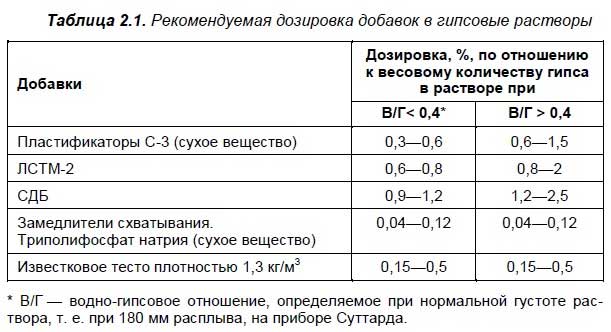

Для соблюдения вышеперечисленных технологических требований в состав гипсовых растворов вводятся добавки пластификатора и замедлителя схватывания (табл. 2.1).

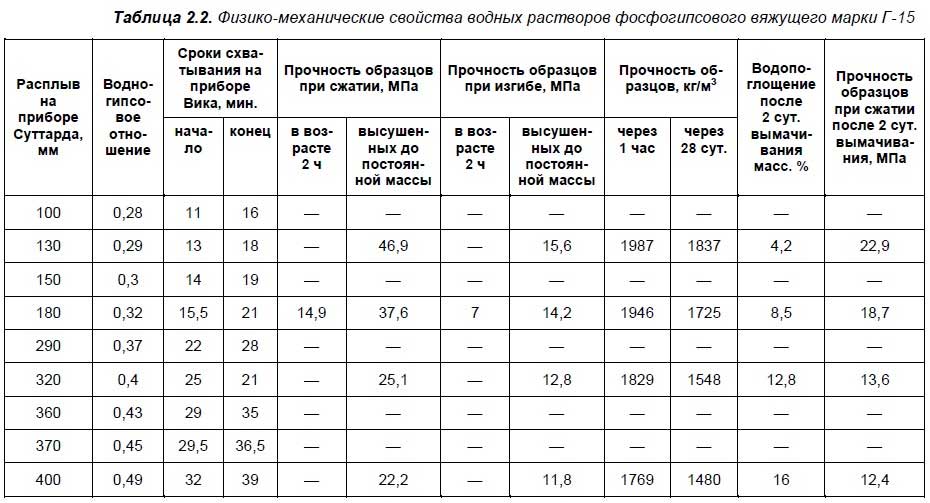

Как показала практика, соблюдение требований к раствору по прочности в ряде регионов страны оказалось трудноразрешимой проблемой. Гарантированно достигают заданных показателей растворы на фосфогипсовом вяжущем Воскресенского ПО «Минудобрения» (табл. 2.2).

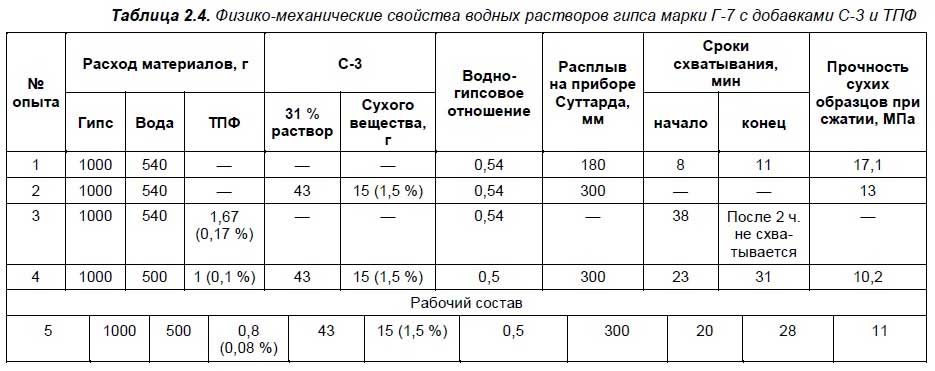

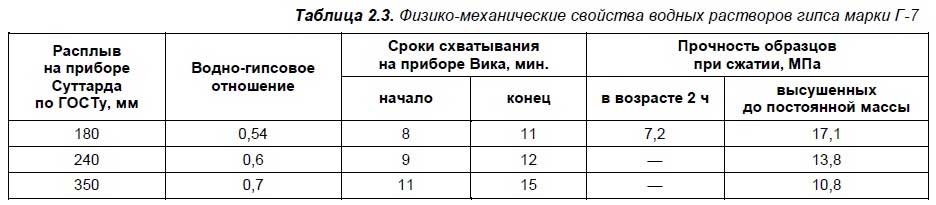

Соблюдение прочностных требований может быть гарантированно и на гипсах марки Г-7 (табл. 2.3, 2.4).

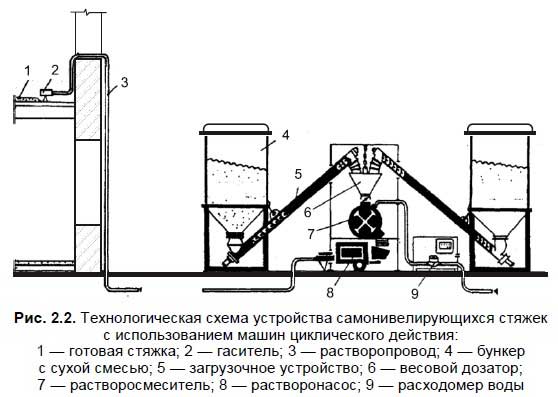

На рис. 2.2 приведена технологическая схема устройства гипсовых стяжек с использованием машин циклического действия, которая рекомендуется в тех регионах, где отсутствуют заводские мощности по приготовлению сухих гипсовых смесей.

Гипсовое вяжущее доставляется на объект цементовозами и посредством сжатого воздуха загружается в бункеры. Из бункеров шнековыми питателями вяжущее порционно подается через весовой дозатор в смеситель, куда через расходомер также поступают вода и добавки. Необходимо соблюдать последовательность введения компонентов: вода, замедлитель, пластификатор, гипсовое вяжущее, заполнитель. Технология допускает использование разномарочного гипса для выхода на средние по эксплуатационной прочности показатели готовой стяжки. Так, для получения материала стяжки с прочностью при сжатии 10 МПа можно использовать композиционный состав из гипсового вяжущего марок Г-4 и Г-10.

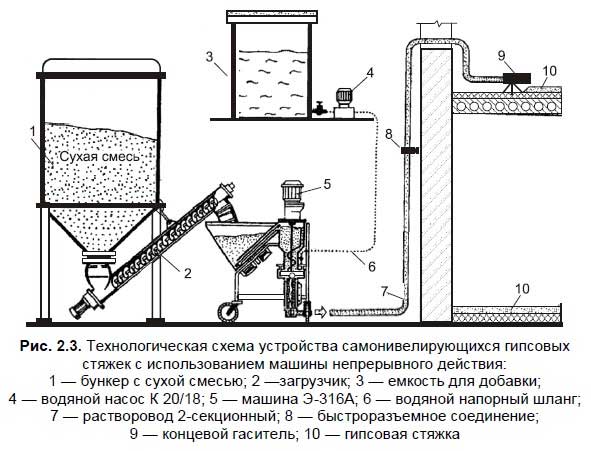

На рис. 2.3 приведена технологическая схема устройства гипсовых стяжек с использованием машин непрерывного действия.

На объект доставляется либо гипсовое вяжущее, либо сухая смесь вяжущего с добавками. Способы доставки вяжущего и его загрузки в машину (высота загрузки 0,93 м) выбираются исполнителем работ. Характер загрузки машины — непрерывный. Параллельно подаче сухого материала в машину подается под давлением не ниже 0,15 МПа вода или раствор жидких добавок.

Машина обеспечивает приготовление в непрерывном режиме гипсового раствора и подачу его винтовым насосом к месту укладки.

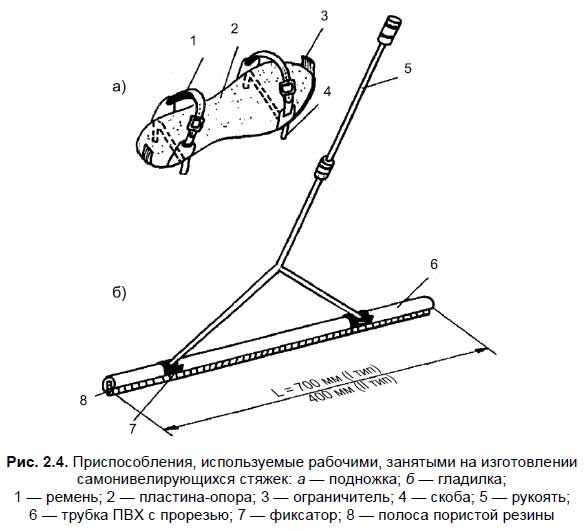

Изготовление стяжки. Заливку самонивелирующегося раствора начинают из глубины помещения способом «на себя», постепенно продвигаясь к выходу. При этом необходимо следить, чтобы на залитой площадке не было наплывов массы. В процессе укладки раствора не допускается интенсивное механическое воздействие на уложенный слой. В случае необходимости принудительное подравнивание стяжки должно осуществляться при погружении правила в раствор не более чем на половину толщины слоя. Ноги рабочего должны быть защищены специальными подножками (рис. 2.4).

Передвигаться по стяжке можно после достижения ею прочности 2,5 МПа. Цементно-песчаная стяжка требует систематического ухода: поливки водой раз в 7 дней, покрытия поверхности опилками с последующей их уборкой. Гипсовые стяжки такого ухода не требуют. Применение самонивелирующихся стяжек позволяет увеличить производительность труда одного рабочего в смену до 60 м². [6]

2.1.1. Самонивелирующиеся наливные стяжки на основе гипсоцементно-пуццоланового вяжущего

Для наливных самонивелирующихся стяжек под полы на основе гипсоцементно-пуццолановых вяжущих (ГЦП) разработана комплексная добавка, которая состоит из суперпластификатора С-3 и тринатрийполифосфата.

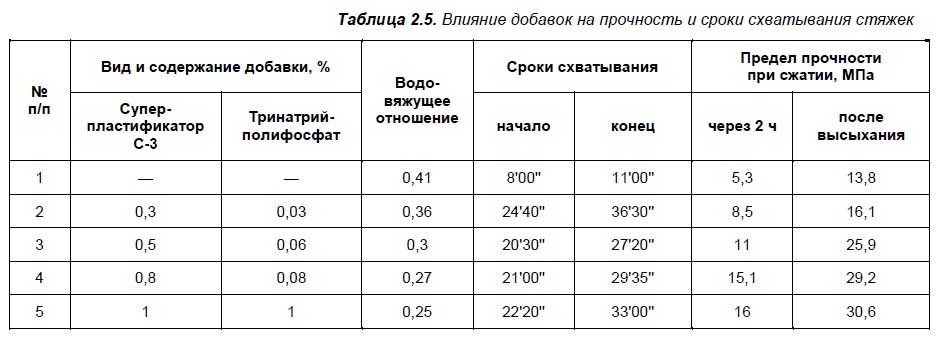

Сочетание этих добавок (табл. 2.5) позволило повысить прочность и регулировать сроки схватывания в необходимых пределах. Изменяя соотношение компонентов в комплексной добавке, можно получить и другие сроки схватывания и твердения, при этом не снижая прочности.

<
