Утепление и гидроизоляция дома и квартиры

1. Первый слой наклеивают по подготовленному основанию (стяжка, плиты утеплителя, закрепленная изолирующая пленка) на мастику или путем подплавления нижнего слоя специальным феном или горелкой. Приклеивание на мастику может быть горячим и холодным. Листы стыкуют внахлест на 10 – 15 см, приклеивая заходящий на соседний лист край к этому листу.

2. Тем же способом, но уже по предыдущему слою гидроизоляции, устраивают следующие слои. Всего должно быть от двух (для скатной кровли) до четырех (для плоской кровли в регионе с влажным климатом) слоев. По отношению к предыдущему слою, рулоны или листы материала приклеивают с перевязкой швов. При устройстве оклеечной гидроизоляции на скатной кровле полотна материала крепят и на свес карниза, на несколько см выводя за его пределы (в водосток или лобовую доску), плотно приклеивая края гидроизоляции.

3. После укладки всех слоев гидроизоляции ее покрывают мастикой подходящего состава и посыпают песчано-гравийной смесью (или отдельно песком либо гравием), вдавливая ее в слой мастики. Это мероприятие защитит гидроизоляцию от механических повреждений.

Окрасочная гидроизоляция

1. На подготовленное основание с помощью шпателя, лопатки, кисти или валика наносят жидкий гидроизоляционный состав (гидроизоляционная мастика, полимерцементная штукатурка, полиуретановые составы), разравнивая его полутерком или скребком. В итоге получается бесшовная гидроизоляционная мембрана. Штукатурные составы следует применять осторожно и обязательно устраивать по ним кровельное покрытие или защитный слой, поскольку штукатурка со временем может потрескаться, если будет находиться не в оптимальных условиях. Иногда составы наносят методом напыления с помощью специального насоса с распылителем.

2. При необходимости, на высохший первый слой наносят еще несколько слоев. На верхний из них для устройства защитного слоя можно насыпать песок или гравий (или их смесь) и вдавить в невысохшую массу гидроизоляции.

Устройство наливной гидроизоляции плоской кровли

1. Слой гидроизоляционного состава наносят на подготовленную поверхность, выливая из емкости, в которой он был подготовлен. Этот вариант отличается от окрасочной гидроизоляции способом нанесения (инструменты применяют лишь при выравнивании смеси, саму смесь выливают свободно), консистенцией состава (более жидкий) и невозможностью применения на скатных кровлях.

2. После нанесения и выравнивания верхнего слоя гидроизоляции, по нему устраивают втопленную защитную посыпку из песка и гравия.

Инверсионная плоская кровля с гравийной засыпкой

1. По бетонному основанию устраивают цементно-песчаную стяжку или стяжку из легкого бетона, с образованием необходимого уклона к воронке, толщиной 5 см в самом низком месте.

2. После высыхания стяжки по ней укладывают слой гидроизоляции по выбранному методу, сохраняя уклон.

3. На гидроизоляции укладывают стык в стык плиты прочного теплоизоляционного влагостойкого материала (например, ЭППС или его аналоги), соединяя их в пазы по боковым граням (рис. 38). Стыки между плитами замазывают герметиком и проклеивают лентой-серпянкой.

Рис. 38. Инверсионная плоская кровля с гравийной засыпкой: 1) плита перекрытия; 2) стяжка с образованием уклона; 3) гидроизоляция; 4) утеплитель; 5) геотекстиль; 6) гравийная засыпка

4. Укладывают, монтируя к плитам теплоизоляции, слой геотекстиля. Листы геотекстиля укладывают внахлест на 10 – 15 см.

5. Сверху создают гравийную засыпку толщиной 5 см или более, разравнивают, уплотняют и при желании заливают жидким цементным раствором.

Эксплуатируемая плоская кровля

1. По подготовленному бетонному основанию заливают слой цементно-песчаной стяжки или стяжки из легкого бетона, соблюдая уклон в сторону водоприемника. Толщина стяжки – не менее 5 см.

2. По высохшей стяжке укладывают гидроизоляционный слой по выбранному способу.

3. Монтируют плиты прочного утеплителя (ЭППС или подобные ему влагостойкие материалы), укладывая стык в стык и соединяя в пазы. Соседние ряды укладывают с перевязкой швов. Швы заделывают герметиком и проклеивают армированной лентой. При необходимости, монтируют 2 или 3 слоя теплоизоляции с обязательной перевязкой и герметизацией швов (рис. 39).

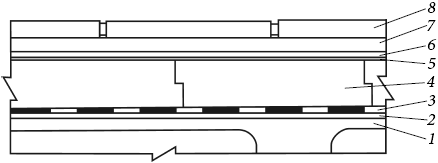

Рис. 39. Эксплуатируемая плоская кровля: 1) плита перекрытия; 2) стяжка с уклоном; 3) гидроизоляция; 4) плиты утеплителя; 5) геотекстиль; 6) гравийная засыпка; 7) песчаная засыпка; 8) тротуарные плиты

4. Укладывают слой геотекстиля, стыкуя полотна внахлест на 10 – 15 см и закрепляя оцинкованными гвоздями. Для большей надежности под геотекстилем иногда устраивают дополнительный слой гидроизоляции, уложив по утеплителю стеклохолст, а уже на него – гидроизоляционный материал по любому методу устройства.

5. Устраивают гравийную засыпку толщиной 5 – 10 см из гравия фракции 5 – 20 мм, уплотняя ее. Возможно уплотнение насухо или с применением цементного молока.

6. Укладывают слой песка толщиной 5 – 7 см, уплотняя его деревянной трамбовкой и (при желании) цементной смесью. Если гравийную и песчаную засыпку уплотняют цементом, то под геотекстиль дополнительный слой гидроизоляции, как правило, не укладывают. Вместо 2-х слоев уплотненной засыпки может быть также устроен слой цементно-песчаной стяжки.

7. По песчаной «подушке» укладывают тротуарные плиты. Плитка может быть уложена непосредственно по геотекстилю (в таком случае под геотекстилем обязателен описанный в п. 4 дополнительный слой гидроизоляции по стеклохолсту) на пластиковые опоры с образованием под ней вентиляционного зазора. Но можно уложить ее и насухо, вдавив в песчаную засыпку (такой вариант не рекомендован из-за низких качеств получаемого покрытия). Если гравийная и песчаная засыпки уплотнены цементной смесью или выполнены в виде цементно-песчаной стяжки, то плитку укладывают, вдавливая в незастывший цементно-песчаный слой. При этом необходимо сохранять общий уклон кровельного покрытия к воронкам.

Совмещенная «зеленая» плоская кровля

1. На подготовленную бетонную поверхность перекрытия укладывают согласно выбранному методу рулонную или бесшовную гидроизоляцию в 3 слоя (общая толщина должна получиться около 2 см). Защитную посыпку в данном случае не применяют. Основанием для устройства совмещенной «зеленой» кровли могут служить любые железобетонные плиты перекрытия (монолитные, пустотные, ребристые), а также оцинкованный профнастил.

2. Монтируют плиты утеплителя (подойдет как органический утеплитель, так и не органический) толщиной 20 см или более (в зависимости от расчета), укладывая стык в стык с перевязкой швов между рядами. Швы заделывают герметиком и армирующей лентой. Утеплитель обязательно должен быть прочным, способным выдержать вес увлажненного грунта, насыпанного поверх конструкции.

3. По утеплителю укладывают разделительный слой из кровельного картона (толщина 1 – 1,5 см, при более тонком материале его укладывают в несколько слоев). На кровле из профилированного листа слой картона можно не укладывать.

4. Заливают стяжку из легкого бетона (например, керамзитобетона, пенобетона) или цементно-песчаной смеси. Толщина стяжки в самом низком месте – 5 см. При устройстве стяжки выполняют уклон в сторону сливной воронки в 1,5 – 5 % (оптимально – 2 %). Возможно устройство стяжки на данным этапе непосредственно по бетонному основанию, под нижним слоем гидроизоляции. Стяжку из цементно-песчаной смеси желательно делать армированной (с утопленной в нее армирующей лентой). По профнастилу разуклонку в виде стяжки не выполняют, уклон создают плитами утеплителя (рис. 40).
