Ваш радиоприемник

* * *

НАЧИНАЙТЕ С КОНЦА

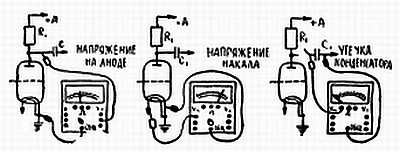

Именно так нужно поступать, когда вы пытаетесь обнаружить, почему молчит приемник. Для начала троньте пальцем гнездо звукоснимателя — если приемник «зарычит», значит усилитель низкой частоты работает и неисправность нужно искать в высокочастотном тракте. Если же усилитель НЧ «мертв», то отправляйтесь в самый конец усилительного тракта — проверьте цепи громкоговорителя и выходного трансформатора, посмотрите, подается ли питание на лампы, ну и, конечно, исправны ли они.

Обычно неисправность в приемнике устраняется довольно просто — чаще всего дело сводится к устранению обрыва или нарушения контакта, к замене лампы, конденсатора или сопротивления.

Однако найти место, где именно произошло повреждение, дело довольно сложное и трудоемкое. Даже в сравнительно простом приемнике имеются десятки деталей, сотни различных соединении. Где искать повреждение, с какого каскада начать?.. Если перед вами встанет такой вопрос, поступайте как опытные мастера — начинайте с конца.

* * *

Транзисторы уже освоили почти все ламповые профессии. Они применяются на низких, высоких и даже на сверхвысоких частотах в усилителях, генераторах, в преобразователях частоты. Схемы этих каскадов очень напоминают аналогичные ламповые схемы, но, конечно, имеют целый ряд специфических особенностей. Для того чтобы понять специфику транзисторных схем, нужно прежде всего познакомиться с принципом работы транзистора, с его параметрами и способами включения в усилительный каскад. В процессе такого знакомства вам придется очень часто вспоминать об электронных лампах и ламповых усилителях, с которыми вы уже встречались в радиоприемнике.

Знакомые вам элементы, детали и узлы радиовещательного приемника — это типичные представители радиоэлектронной техники — их можно встретить практически во всех электронных приборах и аппаратах. Однако главная заслуга приемника не в том, что он познакомил вас с весьма богатым набором своих составных частей. Главное, по-видимому, в том, что на примере супергетеродина вы познакомились с идеями и методами радиоэлектроники, с принципами построения схем с многогранной «жизнью» сигналов в электрических цепях.

Если это действительно так, то ваш радиоприемник полностью справился со своей трудной задачей и можно считать, что время, затраченное на знакомство с ним, не пропало даром.

* * *

* * *

* * *
