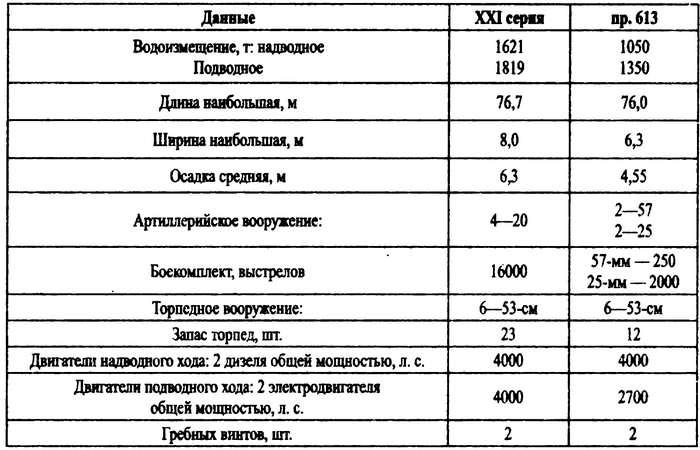

После получения подводных лодок XXI серии в январе 1946 г. было утверждено тактико-техническое задание на средние советские подводные лодки проекта 613. Надо ли говорить, что лодки проекта 613 вели свое происхождение от лодок XXI серии, а не от советских подводных лодок предвоенных проектов. В первых послевоенных советских подводных лодках проектов 613 и 611, которые стали основой советского подводного флота до середины 60-х годов, был использован целый ряд германских новинок. Среди них было: устройство работы дизеля под водой (устройство РДП — «шнорхель»); наружные шпангоуты прочного корпуса; штампосварные концевые сферические переборки прочного корпуса; принципы размещения основных антенн гидроакустических станций и формирования обводов их обтекателей; изготовление обтекателей из нержавеющей стали; аварийное продувание балласта воздухом высокого давления без дросселирования и повседневное продувание выхлопными газами двигателей; развитая общесудовая система гидравлики
Я уж не говорю об отдельных узлах и агрегатах. Так, к примеру, на больших лодках проекта 611 установили немецкие перископы С-2.
Уже весной 1945 г. Наркомат ВМФ СССР проявил большое рвение в добыче секретов кригсмарине. В Германию направилась большая делегация инженеров и военных под руководством адмирала Л.А. Коршунова [3] . Его группа прежде всего захватила архивы Высшего военно-морского командования Германии, а затем стала привлекать отдельных немецких специалистов, обеспечивая им за хорошую работу приличный оклад и продовольственный паек.
3
С 1950 по 1969 год Коршунов возглавлял ЦНИИ кораблестроения ВМФ.
Группе удалось раздобыть чертежи всех наиболее современных кораблей бывшего германского флота и многие документы, характеризующие взгляды и перспективы развития военно-морской техники. А на первых порах группа Коршунова очень помогла в организации работ и привлечении немецких специалистов в Техническое бюро Министерства судостроительной промышленности.
Руководство этого Технического бюро постоянно менялось. Первоначально им руководил К.В. Грудницкий, через два месяца его сменил В.Ф. Критский, а еще через два месяца — С.А. Базилевский. Техбюро поначалу испытывало трудности со снабжением и финансированием в связи с тем, что оно было подчинено только начальнику Управления кораблестроения ВМФ Н.В. Исаченкову, находившемуся в Москве. Но в декабре 1945 г. при советской военной администрации в Германии был организован ученый совет, на который возлагались функции согласования и финансирования работ всех разрозненных групп инженеров разных специальностей, командированных в Германию разными министерствами.
К середине 1946 г. в составе Техбюро имелось четыре отдела: минно-торпедный, кораблестроительный, приборостроительный и технологический. Всего в бюро работало свыше полутора тысяч немецких ученых, инженеров и рабочих. За ними приглядывали 60 советских инженеров. Бюро имело филиалы в ряде германских городов: Росслау, Дессау, Цвикау, Магдебурге, Бланбурге и Варнемюнде.
Основным видом деятельности Техбюро были отчеты и доклады немецких специалистов по различным вопросам науки и техники судостроения. Некоторые отчеты сопровождались опытными работами, макетами и образцами. Каждый отчет или доклад Техбюро перед отправкой в Москву переводился на русский язык, тщательно изучался и корректировался нашими инженерами.
Но Техбюро занималось и практическими делами. Так, на верфи в Росслау строили торпедные и десантные катера на подводных крыльях (о них я рассказывал выше).
В торпедном отделе и его филиалах изучались новейшие приборы самонаведения, программного и дистанционного управления. В мастерских приборостроительного отдела была изготовлена большая партия электронных осциллографов новой конструкции, и из СССР приходили на них все новые и новые заказы. Здесь разрабатывались модели механических счетно-решающих приборов, бывших в то время еще новинкой, гироскопических приборов и автоматов для управления корабельной, береговой и зенитной артиллерией. В технологическом отделе восстанавливалась технология секционных методов строительства подводных лодок и надводных кораблей.
Сотрудник Техбюро при разборке архивов Верховного командования ВМФ Германии нашел схему теплового двигателя, работавшего на жидком кислороде. Из опросов специалистов выяснилось, что по такой схеме инженером Пеффлером была смонтирована стендовая установка, прошедшая в конце войны серию испытаний. Позже эта схема пригодилась при проектировании аналогичных опытных установок для советских подводных лодок.
В одну из советских комендатур в Германии явился человек без
документов, назвавший себя Францем Статецки (позже его наши оперативники переименовали в Статешного). Он заявил, что был одним из заместителей доктора Г. Вальтера, создавшего подводные лодки с газотурбинными установками. В мае 1945 г. Статецки оказался в американской зоне оккупации, но не пожелал вместе с другими сотрудниками Вальтера ехать в Англию.Действительно, в 1942 г. в Германии была испытана малая подводная лодка с двигателем Вальтера. Лодка развила под водой скорость 28,1 узла. В 1943—1944 гг. были построены еще три малые (полное подводное водоизмещение 312 т) подводные лодки U-792, U-793, U-794 XVII серии и четыре (U-1405, U-1406, U-1407, U-1408) XVIIB серии с полным водоизмещением 415 т.
В мае 1945 г. U-1406 и U-1407 сдались союзникам, а остальные были затоплены экипажами. Союзники втайне от СССР поделили лодки с двигателями Вальтера: U-1406 взяли США, a U-1407 — Англия. В Англию был доставлен и сам доктор Вальтер.
Но вернемся к господину Статешному. Он взялся разыскать документацию и агрегаты лодок Вальтера в советской зоне оккупации. Кроме того, Статешный обещал собрать группу инженеров, работавших с установками Вальтера, из числа тех, кто был в Восточной зоне и тех, кто находился в Западной зоне и не пожелал ехать в Англию и США.
Предложения Статешного понравились Л.А. Коршунову. В августе 1945 г. в ЦНИИ-45 сформировали группу специалистов, в числе которых были И. Гольграф и В.К. Станкевич, и направили в Германию на «техническую разведку». Этой компании вместе со Статешным удалось найти фирму «Брюнер-Канис-Редер» в Дрездене, которая участвовала в изготовлении установок Вальтера, и основательно «почистить» ее. Аналогично поступили и с рядом других фирм. В 1947 г. «компания» организационно была преобразована в конструкторское бюро, возглавляемое начальников ЦКБ-18 А.А. Антипиным. (Еще его именовали «Бюро Антипина».)
Вся разрабатываемая документация, оборудование, изготовленное фирмами, технические описания и инструкции по эксплуатации парогазотурбинных установок из Германии были направлены в Ленинград. Туда же отправили и две стационарные цистерны для хранения высококонцентрированной перекиси водорода.
«Бюро Антипина» работало в Германии до 1948 г., а затем было переведено в Ленинград и преобразовано в Специальное конструкторское бюро № 143. [4] Группа из десяти немецких специалистов во главе со Статешным с 1948 по 1951 год принимала участие в стендовой отработке парогазотурбинных установок в Ленинграде. Двое из них, в том числе и Статешный, оставались в Ленинграде до 1953 г.
4
В настоящее время СПМБМ «Малахит».
В результате кропотливого труда удалось полностью восстановить парогазотурбинную установку германской подводной лодки XXVI серии. Часть механизмов разыскали сотрудники «Бюро Антипина», а недостающие узлы и детали изготовили на советских заводах.
Затем было принято решение о разработке проекта подводной лодки с парогазотурбинной установкой, получившего обозначение «проект 617». При этом впервые в практике отечественного кораблестроения произошло «разделение труда» — разработку технического проекта поручили ЦКБ-18, а СКБ-143 занималось проектированием энергетической установки.
Предэскизная проработка проекта 617 проводилась в соответствии с техническим заданием, выданным ЦНИИ им. академика А.Н. Крылова. Все работы по проекту велись на основании договора с этим институтом и под наблюдением его представителя Б.М. Малинина (бывшего главного инженера ЦКБ-18). В ЦКБ-18 создали группу конструкторов, руководившую всеми работами по проекту, выполнявшемуся в различных отделах. В нее входили П.С. Савинов, С.Н. Ковалев, В.К. Станкевич и другие.
Парогазотурбинная установка работала по схеме Вальтера: перекись водорода подавалась в камеру разложения, где она с помощью специального катализатора разлагалась на газообразный кислород (37%) и водяной пар (63%). Из камеры разложения парокислород поступал в камеру горения, куда одновременно подавалось специальное легкое углеводородное топливо типа керосин (ТК-8А) с удельным весом 0,8, отличающееся повышенной по сравнению с керосином температурой вспышки и малым содержанием примесей, что способствовало его полному сгоранию без коксования. Продукты горения, состоящие из 15% углекислого газа и 85% водяного пара, пройдя через тепловой аккумулятор, служивший для выравнивания тепловой инерции парогаза при изменении режима работы, поступали в турбину с постоянной температурой 550°С и переменным в зависимости от нагрузки давлением. Полной нагрузке соответствовало давление около 21 кг/см 2при числе оборотов турбины около 9500 об./мин. Отработанный парогаз из турбины поступал в конденсатор для конденсации воды и отделения углекислого газа, который затем отсасывался винтовым компрессором типа «Лисхольм» (Германия) и выбрасывался через специальное распыливающее устройство за борт, где растворялся в морской воде.
