Трудно перечислить все интересные доклады, сделанные на форуме. Назовем лишь несколько: «Аэродинамические особенности винта схемы «ножницы» (М.Г. Рождественский), «Опыт улучшения летно-технических характеристик вертолета «Ансат» (В.К. Якубов), «Нам дорога наша заводская марка» (Е.М. Миль), «Выбор рациональной конструкции обзорно-прицельного прибора для вертолета» (Е.В. Яблонский), «Некоторые проблемы сертификации вертолетов в условиях перехода к рыночной экономике» (Ш.А. Сулейманов), «Разработка виртуальных твердотельных параметрических моделей типовых элементов конструкции вертолета» (Б.Л. Артамонов), «Системы измерения веса и центровки вертолета с использованием датчиков малых линейных перемещений» (А.А. Фирсов), «Перспективы развития диагностических систем на вертолетах» (Г.С. Гладун, Г.И. Карфидова, Г.В. Якеменко). В этом номере журнала «Вертолет» представлены журнальные варианты трех докладов, сделанных на форуме. В последующих номерах мы продолжим публикацию наиболее интересных докладов, прежде всего познакомим вас с Почетной лекцией имени академика Юрьева.

Пленарное заседание форума

Группа ведущих прочнистов страны

В работе форума приняли участие более 200 специалистов вертолетной отрасли России и других стран. На форуме были представлены: Авиационный регистр Межгосударственного авиационного комитета, Артиллерийский университет (г. Казань), Авиационный сертификационный центр ГосНИИ ГА, в/ч 75360, ВВИА имени Н.Е. Жуковского, ВВИА имени Ю.А. Гагарина, ГЛИЦ имени В.П. Чкалова, ГНИИИ Военной медицины МО РФ, Госцентр «Безопасность полетов». Грузинский технический университет, ЗАО «ВАО «Интерпрофавиа», ЗАО МНИТИ, ИБХФ РАН, Казанский вертолетный завод. Конструкторское бюро промышленной автоматики (г. Саратов), Казанский государственный технический университет им. А.Н. Туполева, ЛИИ имени М.М. Громова, МАРЗ, Московский вертолетный завод имени М.Л. Миля, ММЗ «Салют», «Нефтегазаэрокосмос», НИАТ, Научно-исследовательские институты Министерства обороны РФ, НИИ низких температур при МАИ, НИИЭФА имени Д.В. Ефремова (г. Санкт- Петербург), НПК «ПАНХ», НПО «Взлет», НПО «Геофизика-НВ», ОАО «Камов», ОАО «Мослизпром», ОАО «Роствертол», ООО «Модернизация авиационных комплексов», ОСКБ-ЭС, Польский вертолетный завод «Свидник», компания «Юнайтед текнолоджиз». Российская академия наук, Р00 «Человек и безопасность полета», РУП «Б58 АРЗ» (Белоруссия), Улан-Удэнскbй авиационный завод, Фонд М.Л. Миля, ЦАГИ, Центр боевой подготовки армейской авиации.

В заключение от имени редакции и всех читателей журнала «Вертолет» мы выражаем самые искренние поздравления и пожелания дальнейших творческих успехов С.В. Михееву и М.А. Лейканду — первым лауреатам премий имени Н.И. Камова и М.Л. Миля!

Александр ХЛЕБНИКОВ

ПРОЕКТИРОВАНИЕ

«Кровеносная система» двигателей

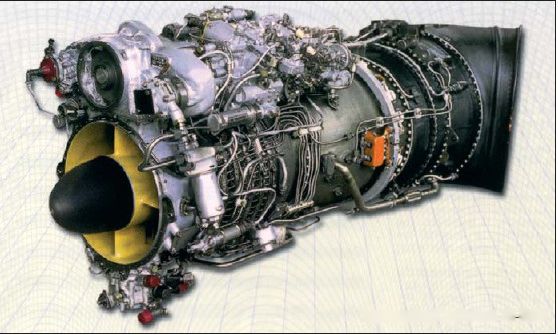

Турбовальный двигатель ВК-2500

Электрические соединители предназначены для соединения электрических цепей в любом виде техники — от общегражданской до космической. Вместе с приборами и кабелями они составляют «кровеносную систему» любого двигательного аппарата, и от того, насколько совершенна эта система, зависят его работоспособность, эффективность и надежность выполнения предъявленных технических требований.

Вилки СНЦ-Ш

Уральский завод электрических соединителей «Исетъ» (ОАО «Завод «Исеть»), являясь ведущим специализированным предприятием по производству электрических соединителей для обеспечения нужд авиационной и космической техники, особое внимание уделяет разработке и освоению соединителей для применения в двигателях, агрегатах и аппаратуре, обеспечивающей функционирование и контроль двигательных систем. В разработанных ранее двигательных системах широко применяются герметичные вилки СНЦ28, сочленяемые с розетками СНЦ23. Контакты герметичных зилок СНЦ28 имеют никелевое покрытие по основному металлу — стали, а контакты соединителей СНЦ23 — золотое покрытие по основному металлу — медному сплаву. В последнее время резко возросли требования по стабильности контактного сопротивления при малых токах и повышенных вибрационных нагрузках. Однако при сочетании изделий с разнородными покрытиями никель (сталь) — золото (медный сплав) требуемая стабильность не обеспечивается. Возникла необходимость замены вилки СНЦ28, применение которой было вызвано отсутствием аналогичной вилки СНЦ23 с контактами под пайку и золотым покрытием.

В настоящее время заводом «Исеть» разработаны и серийно выпускаются герметичные вилки СНЦ132 (с контактами под пайку), взаимосочленяемые с розетками СНЦ23 и имеющие однородную основу контактов и покрытий (золотое покрытие контактов из медных сплавов). Вилки СНЦ132 разработаны в двух исполнениях: с байонетным и резьбовым сочленением.

Одновременно разработан и серийно выпускается ряд соединителей СНЦ131 в номенклатуре СНЦ23 с резьбовым сочленением. Для двигательных систем соединители СНЦ23 с резьбовым сочленением (СНЦ131) более предпочтительны по сравнению с соединителями, имеющими байонетное сочленение, так как имеют меньшую степень взаимного перемещения вилки относительно розетки при высоких вибрационных нагрузках.

Возросшие требования к двигательным системам, особенно при создании авиационной техники пятого поколения, требуют производства отечественных соединителей с повышенной плотностью контактов, надежным сочленением и малыми габаритами. Отсутствие таких соединителей заставляет предприятия, занимающиеся разработкой и производством двигательных систем, (двигатели, агрегаты, аппаратура), применять импортные соединители двигательного класса, соответствующие стандарту MIL–C-83723 (французских фирм «Сурье» — серия 8БЗЗ и «Дойч» — серия 983). Учитывая сложившуюся ситуацию, завод «Исетъ» начал работы по освоению соединителей серии 8533 фирмы «Сурье». Алгоритм, освоения этих соединителей аналогичен освоению соединителей СНП345, СКП34-Б (полный аналог соединителей «Аринк-600») и СНЦ144 (полный аналог соединителей D 38999 по МИ-С-38999).

На первом, этапе российские предприятия будут обеспечиваться соединителями 8533 производства фирмы «Сурье». На втором, этапе на заводе «Исеть» будет производиться сборка соединителей из французских комплектующих, маркировка российского обозначения, проведение сертификационных испытаний по российской НТД и поставка потребителю. На третьем, заключительном этапе на заводе будет освоен полный технологический цикл производства соединителей серии 8533.

Основанием для проведения таких работ является долгосрочное соглашение о техническом сотрудничестве завода «Исетъ» и фирмы «Сурье» и положительный опыт освоения производства соединителей СНЦ144, СКП345, СНП345, полностью взаимозаменяемых и взаимосочленяемых с соединителями D 38999 по МЕ-С-38999 и «Аринк-600». Долгосрочное соглашение с фирмой «Сурье» предусматривает освоение в таком, же порядке и других необходимых отечественной авиационной и космической технике соединителей. Для проведения таких работ на предприятии имеются все условия.

Завод сотрудничает практически со всеми предприятиями авиационной промышленности и готов развивать это сотрудничество дальше. Основная задача завода «Исеть» — наиболее полное удовлетворение требований и пожеланий потребителей.

Михаил АЛЕКСАНДРОВ, Генеральный директор ОАО «Уральский завод электрических соединителей «Исеть»

Сертификация вертолетов: уроки рыночной экономики

Доклад под таким названием был сделан на VI форуме Российского вертолетного общества, прошедшем в феврале этого года в Москве. Его автор Шамиль СУЛЕЙМАНОВ, заместитель главного конструктора по сертификации ОАО «Камов», затронул важную тему, касающуюся некоторых особенностей процесса сертификации вертолетов в период перехода к рыночной экономике. Автор также рассматривает некоторые пути повышения безопасности конструкции вертолета, основываясь на опыте сертификации вертолетов на фирме «Камов». Доклад, представленный на форуме, печатается с изменениями.

Значительные перемены в политике и экономике, произошедшие в нашей стране в последнее десятилетие XX века, не могли не коснуться авиационной промышленности. Российские авиационные фирмы впервые получили возможность прямого выхода на западный рынок для реализации своей продукции. Однако этот процесс не был беспрепятственным. Прежде всего, отечественные производители столкнулись с требованием подтверждения соответствия российской техники западным стандартам, безопасности. Западные авиационные власти не признавали ни российскую систему сертификации авиационной техники, ни результаты российской сертификации конкретных летательных аппаратов. Одной из основных причин этого было отсутствие четкой корреляции между требованиями Федеральных авиационных правил США (наиболее распространенных Норм, летной годности на западе) и требованиями российских Норм летной годности (НЛГ). Продвижение на мировой рынок российской авиатехники, имеющей высокие летно-технические характеристики при значительно меньшей стоимости конечного продукта, встречало (и продолжает встречать) сопротивление со стороны западных производителей. А довод, что «российская авиатехника не соответствует высоким западным стандартам и небезопасна для использования», приводился в качестве обоснования такой позиции.

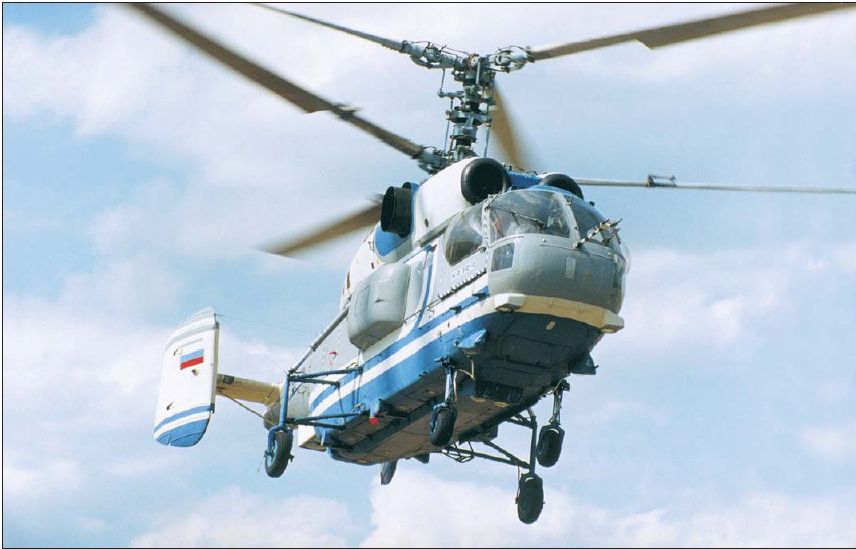

Чтобы решить это непростую задачу, потребовалось привести в соответствие российскую и западную системы сертификации, а также перейти на НЛГ, гармонизированные с требованиями FAR. В России этот переход впервые был осуществлен при создании НЛГ-32.29 для вертолета Ка-32А (гармонизированных с требованиями FAR-29 на уровне поправки 29–24), так что можно сказать, что вертолетчики были в этой области пионерами. Успешное завершение российской сертификации вертолета Ка-32А в 1993 году позволило добиться положительных результатов сертификации экспортных моделей этой машины на западе. Дальнейшим, шагом на пути интеграции российской и западной систем сертификации стало создание процедурных Авиационных правил АП-21, а также обновленных Норм летной годности АП-29, АП-27 и ряда других стандартов.
